Описание:
Важным критерием оценки качества зерна злаковых, зернобобовых и масляных семян является определение количества и вида загрязнений, включая бесполезные, вредные для здоровья и спорыш. Присутствие загрязнений вредных для здоровья в продовольственном зерне ведёт к ухудшению органолептических свойств зерновых изделий. Зерно, загрязненное или с вредителями, в процессе хранения теряет технологическую ценность.

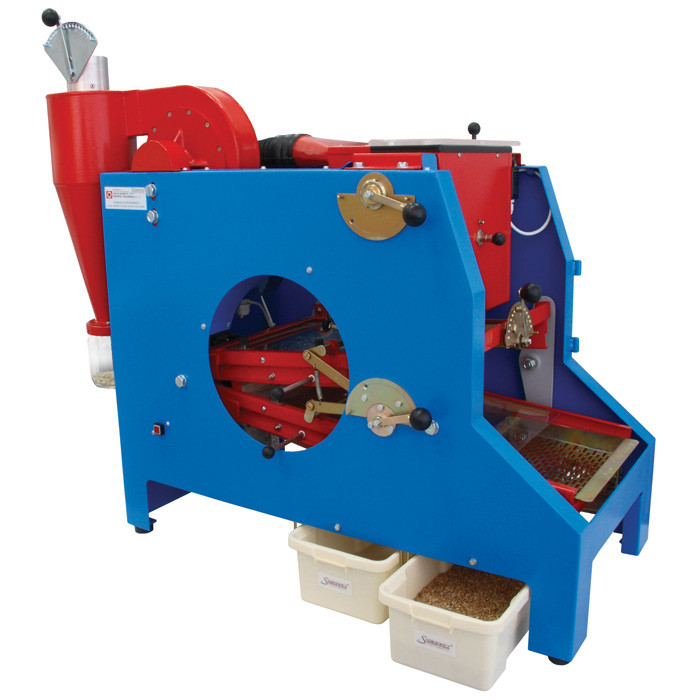

Сепаратор типа SZD предназначен для механического, профессионального и быстрого определения массы очищенного зерна хлеба, рапса и кукурузы, а также загрязнений и вредителей.
Это основное устройство входящее в состав оборудования заготовительных пунктов предназначенное для определения
- массы очищенного зерна злаковых
- загрязнений в зерне
- вредителей
Этот прибор предназначен для лабораторий для подготовки и очистки проб зерновых и рапса, предназначенных для дальнейших испытаний качества зерна в целом или размельчённом виде.
Принцип работы:
Принцип действия основан на том, что проба зерна 1000 г вводится в смеситель для того, чтобы перемешать и по необходимости удалить осот (в ячмене через включение смесителя) и поддаётся делению на фракции в течение продолжения ситовидного процесса сепарации.
Время пребывания пробы в смесителе зависит от вида зерна или семян и должно быть установлено технологом. Смеситель можно отключить с помощью рычага. При нажатии соответствующей кнопки проба высыпается на верхнее сито через зазор установленный с помощью регулирующего устройства.
Когда проба высыпается на сито, поток воздуха от вентилятора поднимает лёгкие частицы вверх в циклон, а затем опускает их в стеклянную ёмкость. Зерно и семена, покидающие верхнее сито попадают на нижнее сито, где продолжается процесс сепарации. Целое зерно впадает в одну ёмкость, остальное во вторую ёмкость, а солома, колосья и другие большие растительные части, которые не были пневматически отделены, остаются на сите расположенном на последнем участке сепарации.
Таким образом проба зерна или семян делится на четыре фракции с возможностью определения % содержания чищенных зёрен:
- чищенное зерно
- летучие загрязнения
- мелкие загрязнения
- крупные загрязнения
Определения:
„Масса чищенного зерна” – масса зерна остающегося после отделения в сепараторе лёгких, больших и меньших загрязнений от испытываемой пробы зерна.
„Загрязнения” – компоненты массы зерна или семян отделённые в процессе из очистки и отделённые от очищаемого зерна, не являющиеся созревшим, здоровым, чистым и целым зерном испытываемого типа и сорта.
„Загрязнения легко отделяющиеся" - компоненты массы зерна или семян отделённые в процессе их очистки.
„Загрязнения трудноудаляемые" - компоненты массы зерна или семян указанные в стандарте полной характеристики для данного испытываемого вида остающиеся в дочищенном зерне или семенах.
„Вредители" - живые вредители кормящиеся зерном или семенами и стадии их развития.
„Головня" - поражение зерна пшеницы зародышами пыльной или карликовой головни согласно ГОСТ.
Технические характеристики:
- габаритные размеры - 440 x 970 x 920 мм
- вес - 50 кг
- питание - 230 В, 50 Гц, розетка 10 А с заземляющим штырём
- мощность - 380 Вт
- количество сит для одного анализа - 3 шт.
- вес испытуемой пробы 1000 г
- время продолжительности пробы - 60 сек.
- способ отделения загрязнений - пневматически ситовой
- способ разделения зерна – ситовой для многих видов зерна
- дополнительное оснащение – комплект сит для пшеницы, ржи, рапса, кукурузы
- количество полученных фракций – 4
- возможность размельчения остей
- возможность автоматической очистки сит
- регулировка подачи пробы и вентиляции
- устройство предназначенное для циклической работы
Устройство сепаратора:
Сепаратор состоит из загрузочного бункера со встроенным смесителем, аспирационного канала для отделения лёгких загрязнений и трёх сменных сит для отделения больших и меньших загрязнений от испытуемого зерна или семян.
Смеситель имеет муфту, после соединения с которой включается чистящий вал. Если появится необходимость включения смесителя – устанавливаем рукоятку включения смесителя в соответствующую позицию.
По мере износа муфты следует использовать следующие номера установки муфты. Валик смесителя выключен, когда рукоятка находится в позиции „0”.
Рабочие узлы сепаратора:
- загрузочный ковш со встроенным смесителем
- время работы смесителя устанавливается вручную в секундах до 60 „± 5”
- питающий зазор регулируемый, шкала в условных единицах - от 1 до 15
- аспирация (вентилятор, аспирационный канал, циклон)
- скорость воздуха регулируемая, шкала в условных единицах - от 1 до 15
- ситовый аппарат (сменные сита, обозначенные)
- песочное и сортировочное сито (обозначено арабскими цифрами ) размером 300 x 350 мм
- предварительное сито (вкладываемое в ссыпную воронку для зерна очищенного от мелких загрязнений), мм - 200 x 277
Параметры сит подобранных к испытуемым пробам
Вид и сорт зерна и семян |
Размеры ячеек в ситах, мм |
Положение эаслонки |
|||
верхние |
нижние |
исходное |
подающая щелъ |
аспирация |
|
пшеница обыкновенная, пивоваренный ячмень |
1,6 x 20 |
2,24 x 20 |
3,5 x 20 |
7 – 9 |
7 – 8 |
рожь, пшеничная рожь, крупяной ячмень, овёс |
1,4 x 20 |
d- 2,0 |
3,5 x 20 |
6 – 8 |
7 – 8 |
рапс |
1,0 x 20 0,7 x 20 мелкие |
1,0 x 20 0,7 x 20 мелкие |
d- 2,8 крупные |
1 – 2 |
2 - 3 легкое |
Время работы смесителя при испытании проб зерна злаковых:
- с остями и со значительным количеством недолущенных колосьев - 60 сек.
- с небольшим количеством не домолоченных колосьев - 20 – 30 сек.
- остальных - 0
Устройство:
- корпус устройства
- ёмкость смесителя для проб
- блокировка выхода
- регулировка зазора выхода зерна
- перфорированные сита
- вытяжной вентилятор
- выключатель смесителя
- циклон
- регулятор потока воздуха
- силовая установка
- ёмкость летучих загрязнений
- ёмкость для фракций после очистки,
- выключатель блокировки
- сито для крупных загрязнений
- блок очистки сит
- выключатель клеверотёрки
- рама для запасных сит
Основные | |
---|---|
Производитель | Zakład Badawczy Przemysłu Piekarskiego |
Страна производитель | Польша |
- Цена: Цену уточняйте
