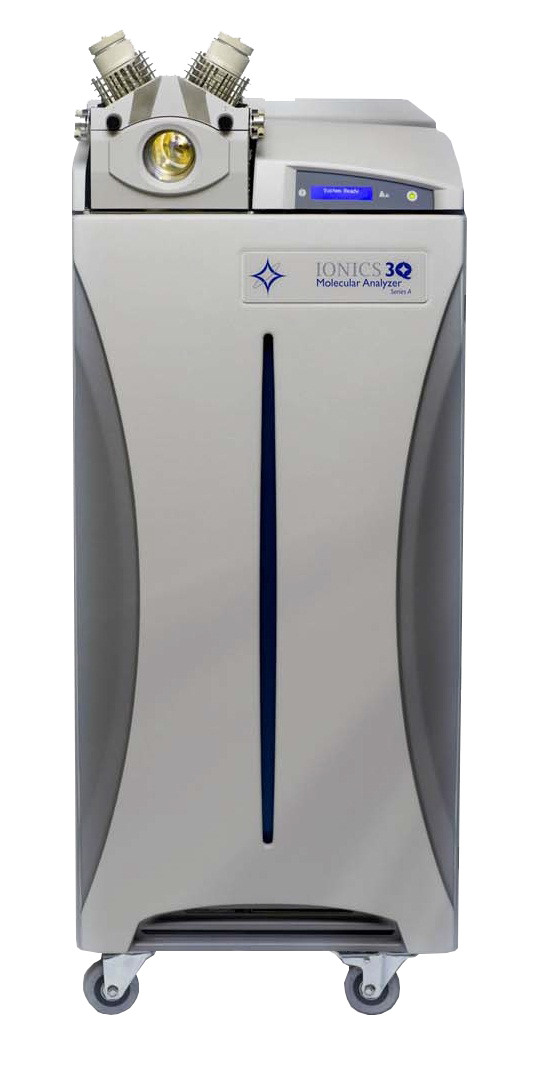

Тандемный масс-спектрометр IONICS Ionics 3Q-MA

Описание:

Ряд революционных инновационных разработок компании ИОНИКС позволил принципиально улучшить основные узлы масс-спектрометра – источник ионов, ионную оптику и детектор, позволив создать не имеющий аналогов по своим показателям тройной квадрупольный масс-спектрометр.

Благодаря уникальному вертикальному дизайну прибор занимает мало лабораторного пространства – всего 50х50 см при 110 см высоты.

Источник ионов

Ключевым компонентом любого масс-спектрометра является источник ионов. Эффективность именно его работы определяет такие жизненно важные параметры масс-спектрометра, как чувствительность (предел обнаружения), устойчивость к загрязнениям, скорость анализа, универсальность. Компания IONICS разработала уникальный мульти-ортогональный полностью прогреваемый источник с оптимизированной аэродинамикой и ламинарными потоками газов HSID  - Hot Source Induced Desolvation.

В системе 3Q-MA осушающий газ направлен не перпендикулярно к оси потока элюента, а соосно ему. Это позволяет достичь максимальной эффективности испарения растворителя при минимальной температуре газа (250-300 ºС по сравнению с 500-700 ºС в моделях других производителей), а также не оптимизировать положение иглы в широком диапазоне потоков элюента – от 50 до 2500 мкл/мин.

В масс-спектрометре 3Q-MA производства ИОНИКС впервые применен принципиально новый метод транспортировки ионов – за счет переноса ламинарным потоком газа, а не за счет разности потенциалов. Эта уникальная технология позволяет оптимизировать процесс десольватации и достичь наиболее эффективного отделения ионов от нейтральных молекул, а также свести к минимуму потери ионов при прохождении ионной оптики масс-спектрометра.

Уникальные преимущества источника ионов:

• Одновременная работа с двумя зондами ионизации в любой комбинации – ESI/ESI, ESI/APCI, APCI/APCI, а также с разными полярностями позволяет анализировать вещества различной химической природы во время одного анализа
• Самоочищающийся интерфейс позволяет анализировать тысячи образцов с минимальной пробоподготовкой не останавливая прибор для чистки
• 3 поворота потока ионов на 90° - повышение чувствительности системы за счет оптимизации процесса десольватации.
• Поток осушающего газа направлен коаксиально направлению потока элюента. Это повышает эффективность десольватации, дает возможность понизить температуру нагрева с 600-750°С до 200-250°С, значительно повышает срок службы нагревателей
• Совместимость источника ионов с широким диапазоном потоков – от 1 до 3000 мкл/мин
• Нет необходимости оптимизировать положение иглы распылителя для потоков 100 – 2000 мкл/мин
• Внутренняя подсветка источника ионов дает возможность визуализации потока элюента.

Ионная оптика

В приборе 3Q-MA впервые применена уникальная технология “Go With the Flow” – транспортировка ионов на протяжении всей ионной оптики масс-спектрометра – начиная от источника ионов и до детектора – за счет ламинарных потоков газа.

Благодаря пяти вакуумным зонам с относительно небольшой разницей давлений между соседними зонами удается избежать резкого перепада давления при переходе ионов из области атмосферного давления в область высокого вакуума и минимизировать потери ионов. Каждая вакуумная зона откачивается индивидуально.





Камера столкновений

Высокоэффективная патентованная ячейка соударений позволяет проводить MRM эксперименты с минимальным временем регистрации одного перехода – 1 мс. Учитывая, что время переключения между переходами также составляет 1 мс, за одну секунду прибор способен регистрировать до 500 MRM переходов. Это наилучший на сегодня показатель для тройных квадруполей.

Высокая скорость переключения MRM переходов позволяет проводить быстрые многокомпонентные анализы – несколько сотен (600-700 и более) веществ за 10 или менее минут.

Детектор ионов

Патентованный универсальный детектор, позволяющий регистрировать положительные и отрицательные ионы без переключения полярности высокого напряжения на детекторе. Время переключения с одной полярности на другую составляет менее 20 мс.

Детектор всегда настроен на регистрацию отрицательных частиц. При работе в режиме регистрации отрицательных ионов, все ионы отклоняются напрямую на детектор. При работе в положительном режиме, ионы отклоняются на отражающий высокоэнергетический динод, при соударении с которым выбиваются электроны, которые в свою очередь попадают на детектор и регистрируются.





Повышение производительности системы

Благодаря уникальному дизайну двойного источника ионов в приборе 3Q-MA реализована возможность подключения двух систем ВЭЖХ, работающих независимо друг от друга, к одному масс-спектрометру. Пока колонка одной системы ВЭЖХ уравновешивается, масс-спектрометр регистрирует пики, выходящие с другого хроматографа.

Основные преимущества системы 3Q-MA для пользователя:

Благодаря целому ряду инновационных разработок, примененных при создании этого масс-спектрометра, предел обнаружения для некоторых веществ для 3Q-MA находится на уровне аттограмм (10-18 грамм).

Предел обнаружения Карбамазепина

• Возможность уверенно идентифицировать и количественно измерять вещества на уровне фемтограмм и ниже, что позволяет значительно упростить и удешевить пробоподготовку, а в ряде случаев обойтись без неё
• Эксплуатировать прибор в круглосуточном режиме, не прерывая работу для чистки, калибровки или настройки прибора
• Понизить требования к квалификации персонала и сократить время освоения системы оператором с нескольких месяцев до 2-3 недель
• Значительно сократить время, необходимое для обслуживания и ремонта системы
• Сэкономить место в лаборатории за счет вертикального дизайна прибора
• Сократить время на разработку методик с нескольких дней до нескольких часов
• Работать с жидкостными хроматографами любых производителей
• Проводить анализ многокомпонентных образцов – сотни веществ за 10 и менее минут
• Повысить пропускную способность лаборатории в 2 раза без привлечения дополнительных средств за счет подключения 2 систем ВЭЖХ к одному масс-спектрометру
• Удаленный доступ к прибору через Интернет позволяет проводить оперативную дистанционную диагностику всех компонентов системы специалистом ИОНИКС, а также проводить мониторинг состояния системы для своевременного выявления потенциальных проблем на ранних стадиях и их
• устранения.

Надежность системы

В системе 3Q-MA применен оптимизированный блочный дизайн всех электронных узлов. За счет этого удалось понизить использование электрических кабелей на 80% и значительно повысить надежность системы. Это дало возможность увеличить гарантийный срок обслуживания до 2-х лет.
