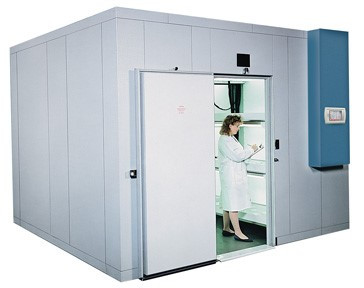

Многоярусная камера для роста растений Conviron TCR Walk-In
- Под заказ
Отправка с 25 ноября 2025Цену уточняйте
Описание:
Камеры TCR Walk-In – это многоярусные камеры с платформами для возможного увеличения полезной площади на 5,574 м². Серия TCR отлично подходит для исследований в области выращивания культур клеток тканей и часто используются в программах по микроразмножению и репродукции.
Особенности:
- Воздух к образцам подается через полки камеры, проходя по внутренним полостям стен, и обеспечивает равномерный восходящий поток на каждой полке, что необходимо для уменьшения конденсата внутри чашек со средой.
- Наружная отделка: белое эмалевое покрытие и гальванизированная сталь.
- Внутренняя отделка: белое эмалевое покрытие и гладкая гальванизированная сталь.
- Теплоизоляция камеры: скрепленные встык изоляционные панели толщиной 100 мм, не содержат CFC.
- Использование нескольких ярусов позволяет увеличить пространство для выращивания тканей культур;
- Воздушные потоки, проходящие внутри стен камеры под давлением и обеспечивающие равномерный восходящий поток на каждом ярусе, минимизируют конденсатообразование;
- Маркировка и сертификация оборудования в соответствие с CSA (NRTL), CE.
Освещение
Стандартный набор для освещения в камере TCR (флуоресцентные лампы) создает освещение низкой и средней интенсивности (макс. : 200 мкмоль/м²/с, возможно опциональное увеличения интенсивности). Получаемый спектр освещения идеально подходит для роста культур растений и исследований. Многоуровневое освещение может регулироваться системой управления CMP6050. Опционально доступно увеличение интенсивности освещения.
Каждый модуль имеет 3 зафиксированных яруса со светильниками и лампами типа Т8, размеры 1220 x 760 мм. 2 уровня программирования на каждый тип ламп. Эффект нагрева от ламп скомпенсирован системой охлаждения. Балласт: высокоэффективная электроника. Освещенность измеряется квантовым фотометром, данные отображаются на дисплее и записываются.
Воздушный поток
Центральное устройство кондиционирования направляет воздух под давлением через области в стенах, после чего он распределяется по каждой полке. Обдуваемые перфорированные полки обеспечивают равномерный восходящий поток по системе Unifloor. Равномерный восходящий поток от каждой полки обеспечивает точный объем проходящего воздуха через чашки и сосуды со средой. Фильтруемый входящий воздух и регулируемый исходящий воздух позволяет исследователям управлять воздушным потоком в камере.
Охлаждение
Стандартная система охлаждения включает в себя конденсатор с водяным охлаждением для обеспечения теплообмена и электронно-модулирующий клапан для плавного и точного регулирования температуры. Также включены датчики давления для мониторинга статуса охлаждения системы. Доступны другие альтернативные методы охлаждения в зависимости от специфики места или требований пользователя.
Конденсаторная установка с водяным охлаждением с байпасом горячего газа размещена сверху на крыше Walk-In камеры (опционально возможно напольное размещение). Установка включает в себя трехходовой модулирующий клапан и управляемый вручную байпасный клапан. Максимальный перепад давления в промежутке конденсаторное устройство - клапан для воды не превышает 10psi (0,7 бар). Подведение воды и тепла обеспечивается клиентом (доступна альтернативная система охлаждения).
Электромагнитный 3-х ходовой пропорциональный клапан плавно регулирует нагрев и охлаждение в камере. Трубки змеевика теплообменника выполнены из меди Система охлаждение снабжена хладагентом, не содержащим CFC. Функционирование системы охлаждения отслеживается общей системой управления, включая визуальное и звуковое оповещение. Отслеживание показателей в реальном времени позволяет датчик давления для профилактических работ и обслуживания.
Управление температурой
Диапазон: от +5°C до +40°C при выключенном свете, от +15°C до +40°C при включенном свете. Управление: ±0.5°C, от заданного значения. Программируемые значения максимальной и минимальной температуры. При отклонении от заданных значений срабатывает система оповещения. Автоматическое отслеживание заданных пределов. Дополнительную гарантию поддержания температурного диапазона обеспечивают установленные на заводе пределы максимума и минимума.
Все компоненты, использующиеся для контроля температуры, такие как клапаны и электронагреватели управляются полупроводниковым прибором. Реле и контакторы не используются. Датчики позволяют точно измерять и записывать полученные данные непосредственно с места посадки растения.
Внутренняя система кондиционирования
Воздух в камере постоянно рециркулируется вентиляционным устройством, размещенным на потолке. Кондиционируемый воздух проходит внутри стен через индивидуальные консольные обдуваемые полки. Далее воздух проходит вверх для удаления избытка тепла от ламп и обеспечения условий температуры и влажности.
Кондиционируемый модуль содержит в себе вентиляторы, нагреватели и клапаны, необходимые для контроля специфических параметров.
В камере предусмотрен ручной переключатель, размещенный на панели управления, который обеспечивает режим работы с замедлением вращения вентиляторов для уменьшения окружающего шума в то время, пока камера занята или в ней кто-то находится. Устанавливаемый таймер запрограммирован на заводе на 15 минут, но может быть изменен по требованию клиента.
Система защиты эксперимента
Аварийная система сигнализации «установи и забудь» (“set and forget”) отслеживает установленные конечным пользователем параметры камеры. Это обеспечивает исключительно точное отслеживание параметров без необходимости их регулярной проверки. При завышенных и заниженных параметрах предусмотрена система визуальной и звуковой сигнализации при включенном режиме аварийного сигнала. Также включены соединительные узлы с системой управления здание.
Технические характеристики:
|
Модель |
TCR60 |
TCR120 |
TCR180 |
|
Система управления |
CMP605 |
||
|
Внешние размеры ШхГхВ, мм |
3240 х 1780 x 2800 |
3240 x 3240 x 2800 |
3240 x 4700 x 2800 |
|
Внутренние размеры ШхГхВ, мм |
2730 x 1575 x 2180 |
2730 x 3035 x 2180 |
2730 x 4495 x 2180 |
|
Размеры прохода, ШхГ, мм |
1180 x 1575 |
1180 x 3035 |
1180 x 4495 |
|
Необходимое дополнительное пространство над камерой для установки конденсатора |
915 мм |
||
|
Внутр. Объем, л |
2820 |
5640 |
8460 |
|
Двери |
Одна дверь 1065х2135мм с предохранительной защелкой изнутри и самодоводящимися шарнирами на петлях. Дверь снабжена доводчиком, пластиковой магнитной термопрокладкой и ограничителем. |
||
|
Окно для наблюдения |
355 х 355 мм, двойной стеклопакет со светонепроницаемым покрытием |
||
|
Модуль для культивирования |
2 модуля для культур тканей с тремя ярусами на каждом. Номинальный размер каждого яруса, Ш x Г 1220 x 760 мм, 6 ярусов (общая площадь для выращивания культур 5,6 м²). Расстояние между полками и светильником составляет (высота для выращивания) 510 мм. |
4 модуля для культур тканей с тремя ярусами на каждом. Номинальный размер каждого яруса, Ш x Г 1220 x 760 мм, 12 ярусов (общая площадь для выращивания культур 11,2 м²). Расстояние между полками и светильником составляет 510 мм. |
6 модулей для культур тканей с тремя ярусами на каждом. Номинальный размер каждого яруса, Ш x Г 1220 x 760 мм, 18 ярусов (общая площадь для выращивания культур 16,7 м²). Расстояние между полками и светильником составляет 510 мм. |
|
Объем полки (яруса), л |
470 |
||
|
Освещение |
Каждый модуль имеет 3 зафиксированных яруса со светильниками и лампами типа Т8, размеры, Ш x Г, 1220 x 760 мм |
||
|
Интенсивность, мкмоль/м²/с |
200 (возможно увеличение интенсивности света). Измерение освещения осуществлялось на расстоянии 150 мм от ламп при температуре 25°C. Значения по освещению являются номинальными при заданном вольтаже (измерения осуществлялись на сенсоре LI190) |
||
|
Температура |
Диапазон: от +5°C до +40°C при выключенном свете, от +15°C до +40°C при включенном свете. |
||
|
Управление влажностью |
Опция |
||
|
Контроль уровня добавляемого углекислого газа |
Опция |
||
|
Вес, кг |
2091 |
2631 |
3266 |
|
Электропитание |
220/380 В, 3Ø-50Гц |
||
Общие требования по установке:
- Электропитание: (Доступны альтернативные предложения)
- 60Hz: Панель управления:120/208-3∅-60Hz-4 кабельный плюс заземление.
- Конденсаторная установка: 208/230-3∅-60Hz-3 кабельный, плюс заземление.
- 50Hz: Панель управления: 220/380-3Ø-50Hz-4 кабельный плюс заземление.
- Отвод воды (дренаж): Отвод воды в полу должен быть обеспечен на месте установки непосредственно в помещении.
- Отключение: Выключатель основного питания.
Опциональные аксессуары
|
Опция |
Описание |
|
Программирование |
|
|
AUX |
Программируемый выход Вкл./Выкл.: предоставляет вспомогательный выключатель, располагающийся в панели управления, для регулирования времени автоматического полива, дозированием питательных веществ и т.д. Имеется до четырех выключателей. |
|
SEN |
Датчики температуры термистора доступны в размере 18 футов (5,5 м) в длину. |
|
ADIAL |
Автоматическая система набора телефонных номеров (устройство автоматического вызова), для уведомления пользователя о срабатывании сигнализации в камере. |
|
UPS |
ИБП со стабилизатором напряжения. Продолжительность работы ИБП составляет около 5 часов (проконсультируйтесь с производителем для увеличения продолжительности времени, если требуется). |
|
AUTOW |
Система автоматического полива: соединительная муфта крана и вспомогательный выключатель, располагающийся в панели управления, для регулирования времени автоматическим поливом с подключением к вспомогательной цепи. |
|
Конструкция |
|
|
RHC |
Размещение панели управления с правой стороны. Данная опция обеспечивает удобство в размещении камер внутри помещения. |
|
MSU |
Мобильная система полок из коррозионностойкой проволоки, размер 762 x 1 320,8 мм x 3 яруса в высоту. (TCR60/120/180 – 2/4/6 систем с полками соответственно) |
|
HB |
Шланговое соединение для полива внутри зоны для выращивания. |
|
RECP |
Удобная электрическая штепсельная розетка, 2 амп. встроенная в стену. |
|
MAN |
Дополнительное руководство пользователя. (1шт. поставляется с базовой комплектацией) |
|
Освещение |
|
|
HL |
Увеличение интенсивности освещения до 425 микромоль/м²/с. |
|
LMMCL |
Лампы включают в себя диммер-балласты. Автоматическая регулировка интенсивности света в рамках запрограммированного диапазона на уровне 10% флуоресцентными лампами или лампами HID, для максимальной интенсивности. Лампы накаливания контролируются уровнями освещенности. |
|
Температура. Замечание: С дополнительной опцией влажности, в камере должна иметься функция очистки, требующая подачу воздуха пониженного давления (35psi). |
|
|
GLY |
Нагревание и охлаждение с помощью гликоля предусмотрено для системы центрального охлаждения. Включает 3-направленным пропорциональный клапан. Замечание: минимально достигаемая температура равна температуре подающегося гликоля +4°C при выключенном свете и +10°C при включенном свете. |
|
FMU |
Напольный конденсатор. Когда размеры помещения не позволяют разместить конденсатор на крыше камеры, установка размещается на полу вместе с камерой. Все необходимые трубки и провода поставляются с опцией для размещения установки не далее 5 футов от камеры. |
|
RAC |
Дистанционный конденсатор с воздушным охлаждением. Поставляется вместе с кожухом, управлением при низкой внешней температуре и звукоизоляцией (имеет низкий уровень шума). Отдаление конденсатора от камеры до 15 м (как в горизонтальном, так и в вертикальном направлении). Остальные комплектующие, такие как компрессор, накопитель и др. остаются внутри камеры. Электропитание: 60Гц: 208-230-1Æ-60Гц-3 кабельный плюс земля. 50Гц: 220-1Æ-50Гц-2 кабельный плюс земля. |
|
OACU |
Внешний конденсатор с охлаждением атмосферным воздухом: Размещение компрессорно-конденсаторной установки вне помещения, включая конденсатор, компрессор, накопитель, всасывающий накопитель, клапаны давления и контроля, электровыключатель. Установка поставляется с кожухом на любые погодные условия и картерным нагревателем для низких температурных условий. Требования к электроснабжению: для системы необходимо отдельное снабжение электроэнергией: 60Гц: 208-3Ø-60Hz-3 кабеля плюс земля, 50Гц: 400-3Ø-50Hz-3 кабеля плюс земля. Проконсультируйтесь с производителем о доступном напряжении и силе тока. Замечания: 1.Соединительные кабели с камерой не предусмотрены и должны быть заказаны на месте. 2.Для RAC и OACU должно быть предусмотрено отдельное электропитание. (проконсультируйтесь с заводом) 3.Для дистанции более 15 метров необходимо проконсультироваться с производителем |
|
Влажность |
|
|
DHS |
Сенсор уровня влажности. Электрический сенсор для определения уровня влажности и отображения полученных данных на дисплее CMP6050. (Не требуется при заказе опции контроля влажности) |
|
ASNH |
Система увлажнения распылительными насадками. Диапазон: от 70%RH (свет вкл/выкл). Ограничение точкой росы при максимальной температуре 25ºС (пустая камера). Дополнительная влажность обеспечивается сифоном, распылением воздуха через форсунки. Управление: ±3%RH. Система использует датчик измерения «сухой влажности» для прямого измерения в %RH. Требования к подаче чистой воды: обратный осмос. Максимальное использование воды для поддержания заданных параметров составляет 2,7 л/ч на форсунку. Для системы требуется безмасляный насос с расходом на форсунку: 0,5 л/с при давлении 3,5 бар. Для точного расхода на все форсунки проконсультируйтесь с производителем. |
|
Контроль уровня СО2 |
|
|
СО2 |
В комплектацию входит анализатор газа, СО2 регулятор (только для северной Америки), контролирующий клапан и система впрыска. Бак с СО2 не входит. Данная опция обеспечивает диапазон уровня СО2 от среднего до 3 000 ppm. Свяжитесь с производителем для возможного увеличения диапазона |
|
SCRUB |
Позволяет контролировать уровень концентрации СО2 ниже вышеупомянутых условий. Отдельное оборудование (крепящееся к полу или потолку камеры). Воздух в камере циркулирует через устройство и частицы СО2 адсорбируются внутри него. |
| Основные атрибуты | |
|---|---|
| Производитель | Conviron |
| Страна производитель | Канада |
