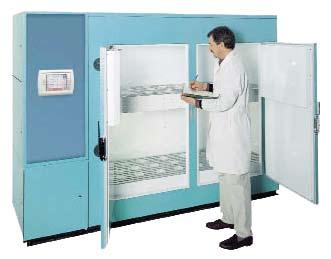

Многоуровневая камера для роста растений Conviron TC30 REACH-IN

Модель

TC30 REACH-IN

Система управления

Conviron CMP 6050

Внешние размеры, ШxГxВ, мм

2640 x 890 x 1980

Внутренние размеры, ШxГxВ, мм

1880 х 755 x 1655

Площадь для выращивания

2,79 м2 на двух обдуваемых полках.

Объем для каждой обдуваемой полки.

940 литров

Расстояние между полками:

635мм от системы Unifloor® до нижней поверхности ламп, для каждой обдуваемой полки.

Обдуваемые полки

Перфорированные полки для обеспечения равномерного восходящего потока по системе Unifloor®.

Исполнение камеры

Соединенные друг с другом панели с экологически безопасной изоляцией

Наружная отделка

Сине-зеленое эмалевое покрытие на структурированном алюминии.

Внутренняя отделка

Отражающее белое эмалевое покрытие на гладком алюминии.

Поддон

Под всей зоной выращивания растений установлен поддон из нержавеющей стали с 22 водомерами, поддон наклонен по всей длине в сторону машинного отделения. Дренажный штуцер устанавливается и подсоединяется к внешней сливной трубе для слива.

Конденсаторная установка

Легкий доступ к компонентам системы охлаждения и компрессору через внешнюю панель на задней части камеры.

Двери

Две двери с предохранительной защелкой, полное открытие, ШхГхВ: 760 x 1375 мм.

Панель управления

Левосторонняя (опционально доступна правосторонняя модель).

Технологические отверстия:

Два порта, (25 мм) оснащены светонепроницаемыми колпаками.

Сборка

Заводская сборка, оборудование протестировано и упаковано.

Интенсивность освещения:

200 мкмоль/м2/с над каждой обдуваемой полкой.

Измерение освещения осуществлялось на расстоянии 150 мм от ламп при температуре 25ºС. Значения по освещению являются номинальными при заданном напряжении (измерения осуществлялись на квантовом сенсоре LI190)

Управление температурой

(Максимальная проектная температура окружающей среды +35°C)

от + 4°C до +45°C при выключенном свете, от +10°C до +45°C при включенном свете Управление: ±0,5°C, от заданного значения (измерено на точных термисторах без материалов для испытаний или опциональных аксессуаров.)

Аспиратор

Расположен в машинном отделении, внутри аспиратора есть датчик(и), который позволяет точно измерять и записывать полученные данные об условиях внутри камеры

Telensair®

Вертикально установленный сенсор, расположенный в зоне роста растений, обеспечивает постоянный отбор воздуха в камере для точного контроля и записи полученных данных, не изменяющихся под действием излучения ламп.

Воздушный поток

Распределение: кондиционируемый воздух в камере распространяется к обеим зонам культур отдельно, к нижней зоне через донный пленум и к верхней зоне через пленум на задней стенке. Воздушный поток затем выходит вверх, где удаляется избыточное тепло от ламп, что обеспечивает равномерную температуру.

Подача воздуха

Расход фильтруемого поступающего воздуха до 0,566 м3/мин

Управление влажностью

Опция

Контроль уровня СО2

Опция

Вес

626 кг

Электропитание

220/380В, 1∅, 50 Гц-3 кабеля плюс заземление. Возможны другие варианты питания.

Опция

Описание

Программирование

AUX

Программируемый выход Вкл./Выкл.: предоставляет вспомогательный выключатель, располагающийся в панели управления, для регулирования времени автоматического полива, дозированием питательных веществ и т.д. Имеется до четырех выключателей.

SEN

Датчики температуры термистора доступны в размере 18 футов (5,5 м) в длину.

ADIAL

Автоматическая система набора телефонных номеров (устройство автоматического вызова), для уведомления пользователя о срабатывании сигнализации в камере.

UPS

ИБП со стабилизатором напряжения. Продолжительность работы ИБП составляет около 5 часов (проконсультируйтесь с производителем для увеличения продолжительности времени, если требуется).

AUTOW

Система автоматического полива: соединительная муфта крана и вспомогательный выключатель, располагающийся в панели управления, для регулирования времени автоматическим поливом с подключением к вспомогательной цепи.

Конструкция

SMC

Отдельный машинный отсек для удобства работы и установки в ограниченном пространстве. Размеры камеры:

1) Секция выращивания, ШхГхВ: 2096 х 889 х 1994 мм

2) Секция управления, ШхГхВ: 546 х 889 х 1994 мм

RHC

Размещение панели управления с правой стороны. Данная опция обеспечивает удобство в размещении камер внутри помещения.

MSU

Мобильная система полок из коррозионно стойкой проволоки, размер 762 x 1 320,8 мм x 3 яруса в высоту. (TCR60/120/180 – 2/4/6 систем с полками соответственно)

CAST

Сверхпрочные вращающиеся ролики

RECP

Удобная электрическая штепсельная розетка, 2 амп. встроенная в стену.

MAN

Дополнительное руководство пользователя. (1шт. поставляется с базовой комплектацией)

Освещение

HL

Увеличение интенсивности освещения до 425 мкмоль/м²/с.

LMMCL

Лампы включают в себя диммер-балласты. Автоматическая регулировка интенсивности света в рамках запрограммированного диапазона на уровне 10% флуоресцентными лампами или лампами HID, для максимальной интенсивности. Лампы накаливания контролируются уровнями освещенности.

Температура. Замечание: С дополнительной опцией влажности, в камере должна иметься функция очистки, требующая подачу воздуха пониженного давления (35psi).

PV

Электромагнитный 3-ходовой пропорциональный клапан для плавного регулирования охлаждения и нагрева в камере. Подвижная часть клапана, реагирующая на давление, герметична.

GLY

Нагревание и охлаждение с помощью гликоля предусмотрено для системы центрального охлаждения. Включает 3-направленным пропорциональный клапан. Замечание: минимально достигаемая температура равна температуре подающегося гликоля +4°C при выключенном свете и +10°C при включенном свете.

WC

Конденсаторная установка с водяным охлаждением и байпасом горячего газа размещена внутри машинного отделения камеры и снабжена 3-ходовым клапаном и ручным затвором клапана байпаса. Максимальный скачок давления в конденсаторе и водяном клапане не превышает 0,7 бар (10 psi). Подвод воды с требуемой температурой осуществляется клиентом.

RAC

Дистанционный конденсатор с воздушным охлаждением. Поставляется вместе с кожухом, управлением при низкой внешней температуре и звукоизоляцией (имеет низкий уровень шума). Отдаление конденсатора от камеры до 15 м (как в горизонтальном, так и в вертикальном направлении). Остальные комплектующие, такие как компрессор, накопитель и др. остаются внутри камеры. Электропитание: 208-230 В, 1фаза, 60Гц, 3 кабельный плюс земля. 220-1 В, 1фаза, 50Гц, 2 кабельный плюс земля. Для RAC должно быть предусмотрено отдельное электропитание. (проконсультируйтесь с заводом)

Влажность

DHS

Сенсор уровня влажности. Электрический сенсор для определения уровня влажности и отображения полученных данных на дисплее CMP6050. (Не требуется при заказе опции контроля влажности)

SNH

Система увлажнения распылением (дополнительная влажность с использованием распылительных форсунок). Диапазон: до 90% относительной влажности при выключенном свете и до 85% относительной влажности при включенном свете. Ограничение точкой росы при максимальной температуре +25ºС. Влажность может быть увеличена при размещении в камере растений. Управление: ±3% относительной влажности. Требуемое давление на распылительные насадки составляет 4,2 бар, должна быть обеспечена обратно-осмотическая вода.

Максимальный расход воды для поддержания заданных параметров составляет 2 л/ч. Если выше указанное давление не достигается, требуется установка компактного насоса, (опция CPSNH).

CPSNH

Нагнетательный насос для увлажняющей распылительной насадки. Автономное оборудование, включая установленные элементы. Электропитание: 220 В, 10 А, или 120 В, 15 А. Обеспечивает подачу воды под давлением до 30 распылителей.

BDH

BDH (Bypass dehumidification) байпасовое осушение. Точно контролируемый объем воздуха (посредством управляемой воздушной заслонки) в камере проходит через холодный теплообменник где происходит конденсация влаги, далее воздух подогревается и возвращается в камеру. Замечание: 1. Увеличивается энергопотребление, необходима консультация производителя. 2. Необходимо заказывать с дополнительной опцией контроля влажности.
