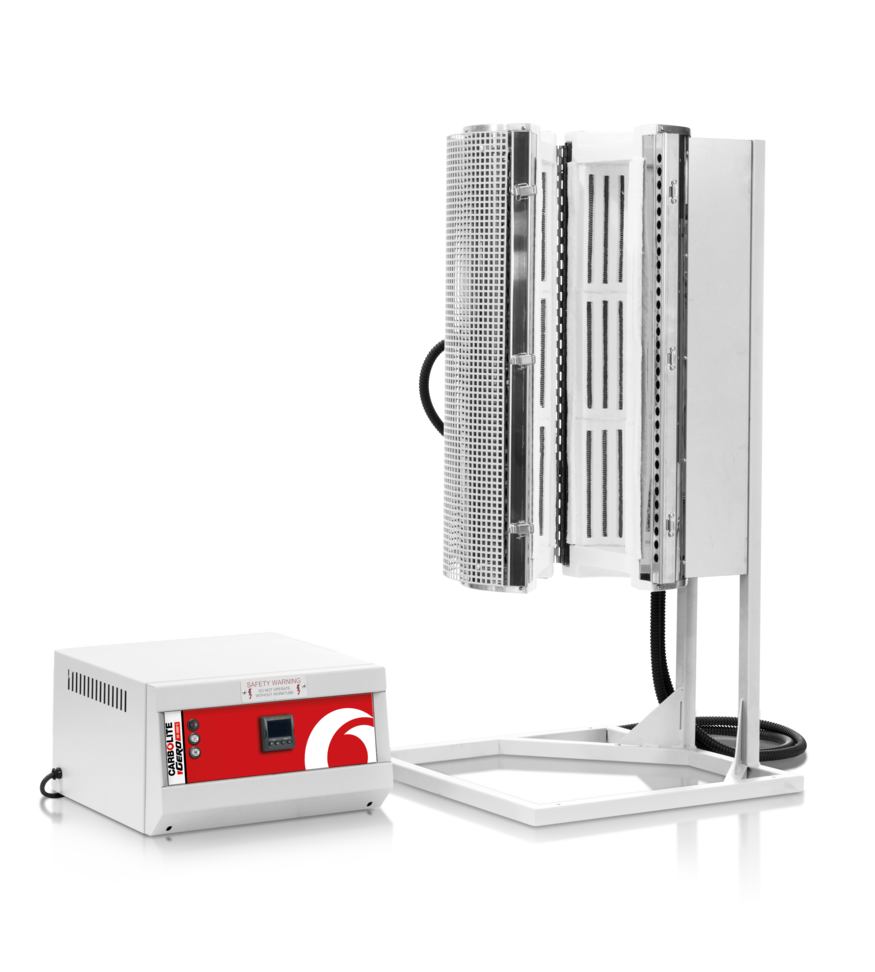

Вертикальные раскладные трубчатые печи Carbolite Gero VST / TVS
- Под заказ
Отправка с 14 мая 2026Цену уточняйте
Описание:
Раскладные трубчатые печи серии VST (с одной зоной нагрева) и TVS (с тремя зонами нагрева) оснащаются открытыми резистивными нагревательными элементами, которые крепятся к теплоизоляции печи. Преимуществом такой конструкции является гибкость: применение специальных адаптеров рабочей трубки позволяет устанавливать на печь трубки различных диаметров.
Данная серия печей изготавливается с корпусом, состоящим из двух секций, соединенных при помощи петель. Это упрощает процедуру замены рабочих трубок, а также позволяет использовать печь с реакторами или рабочими трубками с концевыми фланцами, из-за которых установка рабочей трубки на нераскладную печь затруднительна.
Печи данной серии не комплектуются встроенной рабочей трубкой, поэтому ее нужно заказывать отдельно. Длину рабочей трубки нужно подбирать в зависимости от выполняемой задачи (например, термообработки в регулируемой газовой среде или в вакууме). Использование отдельной рабочей трубки позволяет защитить нагревательные элементы от повреждения и загрязнения. Стандартная версия изготавливается с "ближней" конструкцией петель, однако можно заказать печь с "дальним" расположением петель, у которой ось петель находится дальше от осевой линии печи, что позволяет печи раскладываться шире.
Зона нагрева печи TVS разделена на три зоны, каждая из которых имеет собственный контроллер и термопару, что обеспечивает высокую однородность температуры.
Стандартные функции
- Максимальная рабочая температура 1200°C
- Цифровой ПИД-контроллер Carbolite Gero 301 с задачей одного значения линейного изменения температуры и таймером процесса
- Можно устанавливать трубки с внешним диаметром до 110 мм
- Обогреваемые длины (печи с одной зоной): 600 или 900 мм (TVS)
- Печь раскладывается на две части и подходит для работы с трубками и образцами, зафиксированными в испытательном стенде
- Нагревательные элементы сопротивления с высококачественной вакуумформованной изоляцией обеспечивают быстрый нагрев, высокую равномерность температуры и быстрое охлаждение печи
- Поставляется в конфигурации с ближними петлями в комплекте с опорой
- Вертикальная печь с отдельным модулем управления, присоединенным 2-метровым кабелем (только для вертикального использования)
- VST: Регулятор температуры в торцевых зонах с последовательной конфигурацией термопар
- VST: Концевые зоны нагрева длиной 150 мм каждая
Дополнительные возможности (укажите при заказе)
- Предлагается широкая линейка температурных контроллеров, систем многосегментного программируемого управления и устройств для регистрации данных, которые подключаются через порты RS232, RS485 или интерфейс связи Ethernet
- Защита от перегрева (рекомендуется для защиты ценных материалов и использования в автоматическом режиме)
- Доступны теплоизоляционные заглушки и защитные экраны от теплового излучения для предотвращения потерь тепла и повышения равномерности температуры
- Конфигурация с дальними петлями для обеспечения более широкого открытия корпуса печи
- Широкий выбор диаметров и материалов рабочих трубок: например кварцевые, керамические, металлические
- Модуль управлении с более длинным, 6-метровым кабелем
- TVS: Три зоны равной длины
Технические характеристики моделей:
VST 12/200
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Одна зона |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
200 |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
350 |
|
Длина трубки для работы на воздухе (мм) |
550 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
650 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
640 x 500 x 495 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
222 x 370 x 376 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
-- |
|
Максимальная мощность (Вт) |
1000 |
|
Мощность поддержания температуры (Вт) |
800 |
|
Тип термопары |
N |
|
Вес (кг) |
24 |
VST 12/300
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Одна зона |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
300 |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
450 |
|
Длина трубки для работы на воздухе (мм) |
650 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
750 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
740 x 500 x 495 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
222 x 370 x 376 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
-- |
|
Максимальная мощность (Вт) |
1500 |
|
Мощность поддержания температуры (Вт) |
850 |
|
Тип термопары |
N |
|
Вес (кг) |
25 |
VST 12/400
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Одна зона |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
400 |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
550 |
|
Длина трубки для работы на воздухе (мм) |
750 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
850 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
840 x 500 x 495 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
222 x 370 x 376 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
-- |
|
Максимальная мощность (Вт) |
2000 |
|
Мощность поддержания температуры (Вт) |
900 |
|
Тип термопары |
N |
|
Вес (кг) |
44 |
VST 12/450
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Одна зона |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
450 |
|
Время нагрева (мин) |
53 |
|
Размеры: Длина корпуса печи (мм) |
600 |
|
Длина трубки для работы на воздухе (мм) |
800 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
900 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
890 x 500 x 500 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
222 x 370 x 376 |
|
Максимальная мощность (Вт) |
2250 |
|
Мощность поддержания температуры (Вт) |
1363 |
|
Тип термопары |
N |
|
Вес (кг) |
30 |
VST 12/600
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Одна зона |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
600 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
-- |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
750 |
|
Длина трубки для работы на воздухе (мм) |
950 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
1050 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
1040 x 500 x 495 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
222 x 370 x 376 |
|
Максимальная мощность (Вт) |
3000 |
|
Мощность поддержания температуры (Вт) |
1100 |
|
Тип термопары |
N |
|
Вес (кг) |
32 |
VST 12/900
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Одна зона |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
900 |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
1050 |
|
Длина трубки для работы на воздухе (мм) |
1250 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
1350 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
1340 x 500 x 675 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
222 x 370 x 376 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
-- |
|
Максимальная мощность (Вт) |
4500 |
|
Мощность поддержания температуры (Вт) |
1450 |
|
Тип термопары |
N |
|
Вес (кг) |
44 |
TVS 12/600
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Три зоны |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
600 |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
750 |
|
Длина трубки для работы на воздухе (мм) |
950 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
1050 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
1040 x 500 x 495 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
225 x 570 x 380 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
500 |
|
Максимальная мощность (Вт) |
3000 |
|
Мощность поддержания температуры (Вт) |
1100 |
|
Тип термопары |
N |
|
Вес (кг) |
34 |
TVS 12/900
|
Максимальная температура (°C) |
1200 |
|
Количество зон нагрева |
Три зоны |
|
Размеры: Макс. внешний диаметр дополнительной трубки (мм) |
110 |
|
Обогреваемая длина (мм) |
900 |
|
Время нагрева (мин) |
45 |
|
Размеры: Длина корпуса печи (мм) |
1050 |
|
Длина трубки для работы на воздухе (мм) |
1250 |
|
Длина трубки для работы с модифицированной атмосферой (мм) |
1500 |
|
Размеры: Внешний корпус печи (включая стойку) В х Ш х Г (мм) |
1340 x 500 x 675 |
|
Размеры: Модуль управления В х Ш х Г (мм) |
225 x 570 x 380 |
|
Длина зоны равномерного распределения температуры ±5°C (мм) |
750 |
|
Максимальная мощность (Вт) |
4500 |
|
Мощность поддержания температуры (Вт) |
1450 |
|
Тип термопары |
N |
|
Вес (кг) |
64 |
Пожалуйста, обратите внимание:
- Скорость нагрева измерялась при нагреве до температуры на 100°C ниже максимальной, при пустой рабочей трубке и с теплоизоляционными заглушками
- Зона равномерного нагрева определялась с использованием теплоизоляционных заглушек
- Для моделей с трехфазным питанием ширина блока управления увеличивается на 570 мм
- Максимальная продолжительная рабочая температура на 100°C ниже максимальной температуры
| Основные атрибуты | |
|---|---|
| Производитель | Carbolite Gero |
| Страна производитель | Великобритания |
