Описание

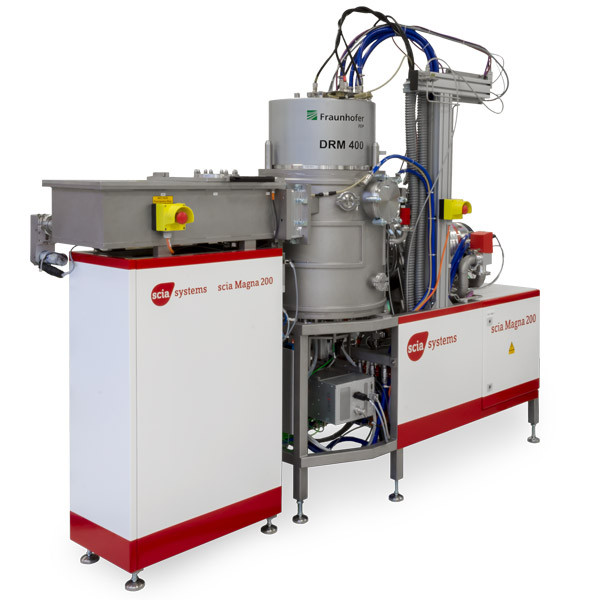

Установка для нанесения покрытий с высокой однородностью и скоростью осаждения методом магнетронного напыления sciaMagna 200.
В установке SciaMagna 200 используется уникальная архитектура двойного кольцевого магнетрона для достижения очень высокой однородности покрытий при значительно высоких скоростях осаждения. Основные сферы применения включают пьезоэлектрические слои, оптические покрытия и пассивирующие слои.
Система доступна либо с одиночным загрузочным шлюзом для пластин, либо с автоматическим роботизированным устройством загрузки в кластерной конфигурации. Усовершенствованный держатель оснащен функциями одновременного вращения, гелиевого охлаждения и высокочастотного смещения.
Специальный источник распыления DRM 400 от Fraunhofer FEP позволяет создавать толщину слоя с неравномерностью менее ± 0,5 % (при диаметре образца до 200 мм) с помощью индивидуально контролируемых плазменных разрядов на концентрических внутренних и внешних кольцевых мишенях. В то же время в режиме реактивного распыления могут быть достигнуты очень высокие скорости осаждения. Благодаря встроенным механизмам управления обеспечивается долговременная стабильность обработки.
Свойства:
- Двойной кольцевой магнетрон (DRM 400) с режимами постоянного тока, одно- и биполярных импульсов
- Высокие скорости осаждения (SiO2:5 нм/с; Al2O3:3 нм/с)
- Неравномерность толщины пленки менее ± 0,5 % на пластинах диаметром 200 мм
- Точное регулирование реактивных процессов для высоких скоростей осаждения и долгосрочной стабильности
- Автоматическая магнитная регулировка для компенсации эрозии распыляемой мишени
- Доступна кластерная конфигурация
Области применения:
- Термокомпенсационные пленки для устройств на поверхностных акустических волнах (SAW) (SiO2)
- Пьезоэлектрические пленки с отличной ориентацией кристаллической структуры (AlN)
- Оптические покрытия (Si3N4, SiO2, HfO2, Ta2O5, Al2O3)
- Электроизоляционные пленки (Si3N4, SiO2, Al2O3)
Технические характеристики
Диаметр подложки |
До 200 мм |
Держатель подложек |
Водяное охлаждение, вращение до 20 об/мин, гелиевое охлаждение обратной стороны, ВЧ смещение |
Источник для распыления |
Двойной кольцевой магнетрон DRM 400 от Fraunhofer FEP |
Режимы напыления |
Режим постоянного тока, одно- и биполярного импульса |
Типичная скорость осаждения |
SiO2: 5 нм/с, Al2O3: 3 нм/с, Металлы: 15 … 25 нм/с |
Отклонения по однородности |
≤ 0,5 % |
Давление на основание |
< 1 x 10-6мбар |
Размеры системы (Ш х Г х В) |
1,20 м x 2,0 м x 2,20 м (без электрической стойки и насосов) |
Конфигурации системы |
Одиночный загрузочный шлюз для подложек, загрузка кассет, кластерная система |
Программный интерфейс |
SECS II / GEM, OPC |
Основные | |
---|---|
Страна производитель | Германия |
