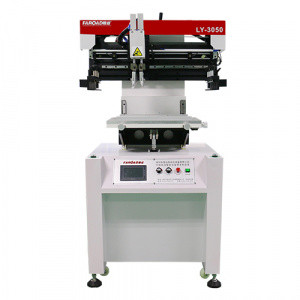

Полуавтоматический трафаретный принтер Faroad LY-3050, LY-3070, LY-30120
- Под заказ
Отправка с 13 июня 2026Цену уточняйте
Описание
Трафаретные принтеры серии LY - это машины, предназначенные для нанесения паяльной пасты на печатные платы на опытных участках и мелкосерийных производствах. Конструкция предполагает использование различных трафаретных рамок и ракелей различной длины. Работа на принтере очень проста, её легко совмещать с работой на других участках монтажного цеха.
Стол для печатных плат сделан с таким расчетом, что после совмещения первой платы серии установка последующих плат будет осуществляться за считанные секунды. Этому способствует удобная система настроечных рукояток и подпорных пинов.
Система крепления трафарета универсальна: в нее с легкостью устанавливается рамка, изготовленная практически из любого профиля, а возможность печати ограничена только длиной используемого ракеля.
Ракели легко откидываются вверх и дают возможность быстро пополнить или собрать пасту, заменить ракель.
Технические характеристики
Техническая спецификация моделей:
- Высокоточная печать на платах большой длины
- Область печати до 1270 х 500 мм
- Печать на двусторонних платах
- Различные пины и блоки для фиксации платы
- Регулируемая скорость отделения трафарета
- Система управления PLC и сенсорный экран
- Точность печати ±0,02 мм
|
Параметры |
LY-3050 |
LY-3070 |
LY-30120 |
|
Габариты рамки |
470х370 - 650х550 |
570х470 - 750х650 |
|
|
Толщина платы |
0,2 мм - 5 мм |
||
|
Макс. область печати |
300мм х 500мм |
700мм х 500мм |
1270мм х 500мм |
|
Точность печати |
±0.02мм |
||
|
Регулировка печатного стола |
Ось Х±10мм, ось Y±10мм Угол 5° |
||
|
Система позиционирования |
опорные блоки, пины, фиксаторы платы по углам |
||
|
Давление воздуха |
4-6 кгс/см² |
||
|
Электропитание |
1 ф, 220 В, 50/60 Гц |
||
|
Управление |
Тачскрин |
||
|
Вес |
150кг |
180кг |
230кг |
|
Габариты |
900мм х 900мм х 1650мм |
1300мм х 900мм х 1650мм |
1600мм х 900мм х 1650мм |
Комплектация
Стандартная комплектация поставки:
- Металлический ракель, 300 мм: 1 комплект.
- Коробка с инструментами: 1 шт.
- Набор фиксирующих блоков, пинов: 1 шт.
- Силовой кабель, 250 В, 10 А: 1 шт.
- Воздушная труба, ⌀10 мм: 1 шт.
- Руководство по эксплуатации: 1 шт.
Ракели доступные для заказа:
- Сталь/ 250 мм/ 300 мм/ 350 мм/ 400 мм/ 450 мм
- Резина/ 250 мм/ 300 мм/ 350 мм/ 400 мм/ 450 мм.
| Основные | |
|---|---|
| Страна производитель | Китай |
- Цена: Цену уточняйте
