Биостанция Nikon IM-Q

Описание

Идеальное решение для долговременной прижизненной съёмки клеток

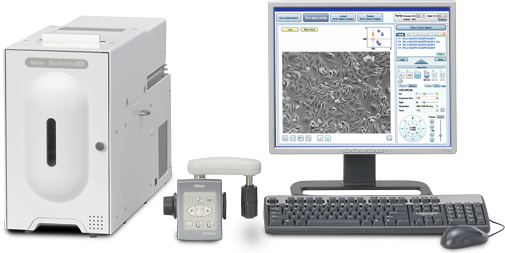

Компактная и простая в эксплуатации биостанция IM-Q включает в себя моторизованный инвертированный микроскоп, инкубатор и охлаждаемую CCD камеру в компактном корпусе. Этот комплект «всё в одном» обеспечивает стабильную среду и передовые решения для краткосрочных и длительных экспериментов с получением изображений через заданные промежутки времени. При использовании биостанции IM-Q можно получать флуоресцентные изображения без тёмной комнаты, то есть биостанция IM-Q может быть установлена в любом помещении.

Исключительно высококачественные флуоресцентные изображения

Высокая чувствительность встроенной CCD камеры, эквивалентная ISO 800, снижает время экспозиции, минимизируя фотообесцвечивание и повреждение образцов, повышая производительность многоточечной съёмки. Система охлаждения предотвращает шумы, вызываемые нагревом матрицы, и позволяет захватывать даже слабые сигналы флуоресценции. Так же вся система эпифлуоресцентных элементов использует механизмы отсечения шумов с целью устранения постороннего света. Всё это позволяет получать высококонтрастные изображения с высоким соотношением сигнал/шум (S/N)

Дружественный к клеткам контроль окружающей среды

Функции культивирования клеток и захвата изображений совмещены оптимально и не требуют сложных процедур настроек, которые затрудняют работу в обычных системах time-laps наблюдения. Термо- и виброизоляция позволяет стабильно получать изображения во время длительных исследований.

Точная запись динамики живых клеток в течение нескольких дней

Дрейф фокуса в биостанциях IM-Q значительно снижен, что позволяет производить эксперименты в течение нескольких дней. Температура в камере, вне камеры и блока оптики точно контролируется встроенными нагревателями и вентиляторами. Механизм фокусировки выполнен из термически стабильных материалов, и следовательно устойчив к тепловому расширению. Кроме того, в биостанциях IM-Q фокусировка производится перемещением объектива, а не объекта исследований. Это исключает смещение фокуса, вызванное вибрацией в культуральной посуде, и минимизирует нагрузку на клетки.

Простое и лёгкое управление

Биостанция IM-Q полностью контролируется ПК, что позволяет пользователям, не имеющим опыта работы с микроскопом и камерой, легко проводить time-lapse эксперименты. Пользователю необходимо только установить чашку с культурой в камеру и запрограммировать запись изображений.

1. Устанавливаем чашку с культурой в камеру

2. Задаём параметры через интуитивно понятный интерфейс

1. Устанавливаем место сьёмки, перемещая объектив
2. Устанавливаем параметры сохраняемых изображений.
3. Устанавливаем освещение, фильтры и увеличение
4. Задаём временной интервал съёмки
5. Запускаем эксперимент.

3. Анализ изображений

Получение сборного изображения по оси Z

Изображения, полученные в разных плоскостях по оси Z для каждой временной точки, могут быть собраны в единый файл. Очень удобно, когда точка наблюдения перемещается вдоль оси Z, например, при клеточном делении.

Перемещение объектов съёмки

Быстрые движения объектов, например, сокращения кардиомиоцитов захватываются с высокой скоростью (10 кадров/с) через заданные пользователем интервалы

Эргономичный контроллер

Контроллер позволяет перемещать точку наблюдения по осям X, Y, Z рукояткой, как на микроскопе. Так же контроллер позволяет переключать увеличение, флуоресцентные фильтры и методы наблюдения.

Обзорное изображение

С помощью сшивки изображений, может быть получено изображение поля размером 6 х 6 мм. На таком изображении легко выбрать и указать точки, в которых будт производиться интервальная съёмка.

Два вида программного обеспечения (опция)

NIS-Elements Ar

Собственное программное обеспечение Nikon NIS-Elements Ar позволяет производить многомерный (до 6 измерений) захват изображений, обработку снимков, анализ и управление данными.

Деконволюция

Замутнения и размытости, возникающие при захвате толстого образца или флуоресцентного изображения, могут быть удалены из захваченного изображения.

Подсчёт клеток

Изображения обрабатываются модулями анализа изображений, извлеченные объекты могут быть подсчитаны и классифицированы.

Обзор среза

Изображения одного поля в ортогональных плоскостях (XY-, YZ-, и ZX-плоскости) могут быть совмещены на экране

Восстановление объёма

3D модели могут быть получены путём реконструкции серии изображений по оси Z.

Специализированное программное обеспечение для анализа изображений CL-Quant

Детекция клеток на фазово-контрастных изображениях

CL-Quant автоматически обнаруживает и измеряет площади клеток в неокрашенных фазово-контрастных изображениях. Уникальные алгоритмы обработки изображений обеспечивают точное определение порогов контрастности, что позволяет проводить количественный анализ клеток. Точность обнаружения клеток может быть увеличена в процессе обучения программы.

Возможности анализа: подсчёт клеток, раневые тесты, отслеживание перемещения клеток, кривые роста, анализ колоний стволовых клеток.

Дополнительные аксессуары расширяют спектр исследований

Моторизованная камера для 4-хлуночной культуральной камеры

Автоматическое переключение между лунками камеры. Возможно проводить одновременное наблюдение четырёх различных образцов одном эксперименте, что облегчает проведение сравнительного анализа.

Специализированная чашка Hi-Q4 позволяет проводить наблюдение нескольких образцов

Специальная чашка диаметром 35 мм для культивирования Hi-Q4 от Nikon разделена на четыре сегмента, что обеспечивает возможность наблюдения нескольких образцов. Встроенная параллельная дну верхняя пластина предотвращает искажение пути лучей мениском и дает возможность проводить наблюдения по методу фазового контраста с высоким качеством.

Система перфузии

Система перфузии позволяет оперировать реагентами и средой культивирования с сохранением температурного режима.
