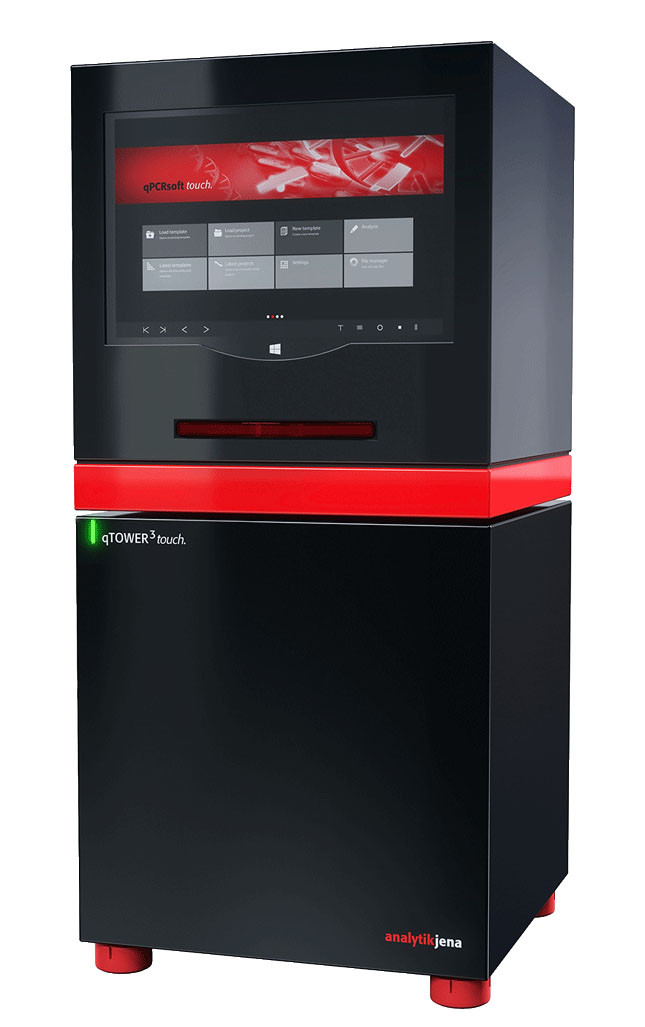

Реал-тайм амплификатор Analytik Jena qTOWER 3 Touch

Блок для образцов

Серебряный блок для образцов с золотым напылением

Вместимость блока

96 лунок для 96-ти пробирок объёмом 0,2 мл,

для 96-луночного микропланшета

или 12-ти 8-сцепленных пробирок объёмом 0,2 мл

Объём образца

10-80 мкл

Сменяемость блоков

Нет

Количество блоков

1

Скорость нагревания

До 8°C/сек (максимальная)

Скорость охлаждения

До 6°C/сек (максимальная)

Метод подогрева

Элемент Пельтье высокой мощности

Температура в режиме ожидания

Да, опускается до 3°C

Режим контроля температуры

Блочный контроль

Регулируемый диапазон температур

3°C - 99°C

Стабильность температуры

55°C ± 0,15°C после 15 сек

Точность контроля температуры

± 0,1°C

Временной инкремент/декремент

от ± 0,1 до 240 сек/цикл

Температурный инкремент/декремент

от ±0,1 до 20°C/цикл

Градиент

-

Максимальный / Минимальный шаг градиента

-

Регулируемый диапазон градиента

-

Нагрев крышки

Да

Температура крышки

от 30°C до 110°C

Контактное давление

10 кг, автоматически

Управление

ПК или встроенное устройство управления (опционально)

Программное обеспечение для управления и анализа

qPCRsoft или qPCRsoft touch

Характеристики ПО

Абсолютный и относительный количественный анализ
Дельта-дельта Ct-метод
Генотипирование
Распознавание аллелей (Allelic discrimination)
Эффективность ПЦР
Кривая плавления
Мультигенный и мультипланшетный анализ
MIQE-совместимое документирование

Операционная система

Windows 7 (32-битная) или версия выше

Минимальные требования к компьютеру

Intel Core 2 Duo, 2048 MB RAM, USB 2.0, разрешение экрана минимум 1280x1024 пикселей

Дисплей

Присутствует только у модели qTOWER3 touch: 10-дюймовый цветной сенсорный экран, WIN 8.1

Функция экспорта данных

Excel, *.csv, LIMS, qBase+, GeneIO, GenEx

Функция «Сбой питания»

Да

Функция «Быстрый запуск»

Да

Ёмкость памяти

Не ограничена, на ПК или встроенной ЭВМ

Принцип измерения

Оптоволоконная челночная система с 8-кратным сканером и цветными модулями для фильтров возбуждения и эмиссии

Источник света

4 высокомощных светодиода с длительным сроком службы (RGBW)

Детектор (датчик)

Высокочувствительный фотоумножитель (CPM = Channel Photo Multiplier)

Время считывания сигнала

6 сек для 96 лунок независимо от количества красителей

Диапазон длин волн

Возбуждение: 470 нм - 660 нм; Эмиссия: 520 нм - 705 нм

Цветные модули

§ 12 модулей (Цветные, FRET- и Белковый (Protein))
§ 6 позиций для модулей внутри устройства

Конфигурация

Произвольная конфигурация модулей в устройстве

Модернизируемость модулей

Возможна без привлечения сервисной службы

Название

Длина волны возбуждения

Длина волны эмиссии

Пример флуоресцентных красителей

Цветной модуль № 1

470 нм

520 нм

FAM, SybrGreen, Alexa488

Цветной модуль № 2

515 нм

545 нм

JOE, HEX, VIC, YakimaYellow, TET, Atto 520

Цветной модуль № 3

535 нм

580 нм

TAMRA, DFO, Alexa546, NED, Cy3, Atto 565

Цветной модуль № 4

565 нм

605 нм

ROX, TexasRed, Cy3.5, Atto 610

Цветной модуль № 5

630 нм

670 нм

Cy5, Alexa633, Quasar670

Цветной модуль № 6

660 нм

705 нм

Cy5.5, LightCycler Red

FRET-модуль № 1

470 нм

580 нм

FAM (Donor) / TAMRA (Acceptor)

FRET-модуль № 2

470 нм

670 нм

FAM (Donor) / Cy5 (Acceptor)

FRET-модуль № 3

470 нм

705 нм

FAM (Donor) / Cy5.5 (Acceptor)

FRET-модуль № 4

515 нм

670 нм

JOE (Donor) / Cy5 (Acceptor)

FRET-модуль № 5

470 нм

605 нм

FAM (Donor) / ROX (Acceptor)

Цветной модуль Protein № 1

490 нм

580 нм

SYPRO Orange

Чувствительность

Обнаружение 1 копии последовательности-мишени геномной ДНК человека

Динамический диапазон

10 порядков величины

Пассивный эталон (пассивная корректировка сигнала)

§ Нет необходимости в корректировке, так как возбуждение/считывание сигнала происходит от каждой отдельной лунки
§ Доступно опционально при желании (свойство программного обеспечения)

Мультиплексный анализ

До 6-ти мишеней

Габаритные размеры

(Ш×В×Д)

275 мм × 585 мм × 275 мм

Вес

30 кг

Рекомендуемое запасное пространство

10-15 см позади задней панели прибора

Интерфейс

§ ПК-соединение: USB
§ Встроенная ЭВМ: 2x USB для передачи данных, считывающее устройство для штрих-кодов…

Предохранители

T 630 mA L 250 V; 2x TT 4 A H 250 V

Источник питания

100 – 240 В

Потребляемая мощность

850 Вт (максимальная)

Уровень шума

45 дБ (максимальный)

Условия эксплуатации

Температура 15°C - 35°C, относительная влажность – 70%, максимальная высота над уровнем моря – 2 000 м

Гарантия

§ 2 года гарантии на систему в целом
§ 10 лет гарантии на оптическую часть системы

844-00519-0

Блокировочный модуль для qTOWER (0.2 мл)

844-00520-0

Цветной модуль № 1 (0.2 мл) - FAM, SybrGreen, Alexa 488

844-00521-0

Цветной модуль № 2 (0.2 мл) - JOE, HEX, VIC, Yakima Yellow

844-00522-0

Цветной модуль № 3 (0.2 мл) - TAMRA, DFO, Alexa 546, NED

844-00523-0

Цветной модуль № 4 (0.2 мл) - ROX, TexasRed, Cy3,5

844-00524-0

Цветной модуль № 5 (0.2 мл) - Cy5, Alexa633, Quasar670

844-00525-0

Цветной модуль № 6 (0.2 мл) - LightCycler Red 705, Alexa 680

844-00526-0

FRET-модуль № 1 (0.2 мл)

844-00527-0

FRET-модуль № 2 (0.2 мл)

844-00528-0

FRET-модуль № 3 (0.2 мл)

844-00529-0

FRET-модуль № 4 (0.2 мл)

844-00530-0

Цветной модуль для белков (protein) 1 (0.2 мл)

844-00531-0

FRET-модуль № 5 (0.2 мл)

848-MX-0002050

Демонстрационный набор для кПЦР для qTOWER 2.0 / 2.2 - 50 реакций

848-MX-0020100

Набор для контроля и валидации для кПЦР для qTOWER 2.0 / 2.2 - 100 реакций
