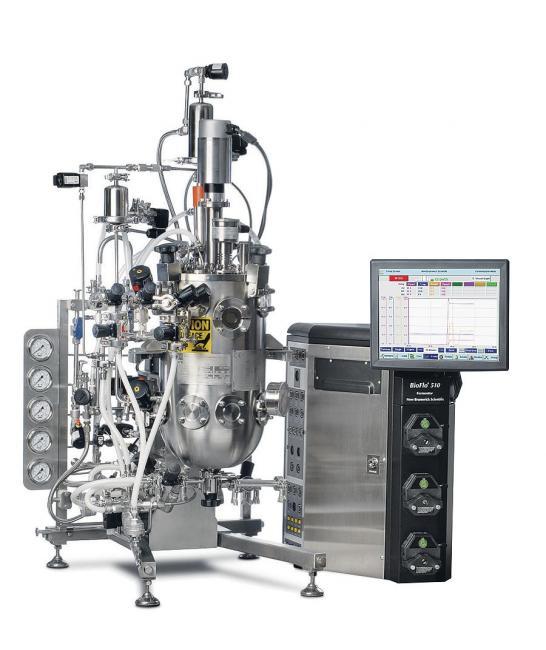

Ферментер New Brunswick BioFlo 510

Описание

BioFlo 510 — это компактная стерилизуемая на месте система ферментации, идеально подходящая для применения на полупромышленном уровне, а также для немасштабного производства. Модульная конструкция обеспечивает наличие большого количества стандартных функций, что делает систему достаточно гибкой и соответствующей большинству требований процесса.

Поток газа
Различные комбинации с двумя, тремя или четырьмя тепловыми расходомерами (TMF):

• 0,06  –  3 ст. л./мин
• 0.3  – 15 ст. л./мин
• 0,6 –  32 ст. л./мин
• 1  –  64 ст. л./мин

Устройство для подачи газа в верхний слой с тепловым расходомером (0 – 15 или 0 –  32 ст. л./мин)
Система воздушной промывки с тепловым расходомером (0 – 15 или 0  – 32 ст. л./мин)
Только клапан устр-ва для подачи газа в верхний слой

Линия выпуска

• Конденсатор выходящих газов
• Автоматическая регулировка контроля давления

Мешалки

• Типа Раштона – используются обычно для таких устойчивых линий клеток, как бактерии, дрожжи и водоросли, где требуется максимальная скорость переноса кислорода. Стандартно устанавливается на ферментерах BioFlo 510
• Со скошенными лопастями – стандартно используются для клеток млекопитающих, насекомых и прочих чувствительных к сдвигу клеточных линий в периодических, подпитываемых или непрерывных культурах. Выполняет осевое и радиальное перемешивание
• Тип "морской винт" – стандартно используются для клеток млекопитающих, насекомых и прочих чувствительных к сдвигу клеточных линий в периодических, подпитываемых или непрерывных культурах. Производит осевое смешивание
• С центробежным фильтром – для суспензионных культур или культур с микроносителем, где погружная трубка внутри фильтра извлекает клеточную среду и отходы
• Для распределения клеток – специально разработан для обеспечения равномерной циркуляции суспензионных культур и культур с микроносителями. Возможно использование совместно с дополнительными столбиками пробы для декантирования перфузионных культур (только 40 л)
• Корзина для загрузки фильтров – предназначенное для выделения из субстрат-зависимых и суспензионных клеток веществ, данное лопастное колесо удерживает клетки в слоях дисков Fibra-Cel^® для обеспечения их сверхвысокой плотности (только 40 л)

Датчики

• Одинарные или дублирующие системы управления pH/растворенного кислорода
• Система управления окислительно-восстановительными процессами
• Система обнаружения пены/определения уровня

Добавление и отбор проб

• Стерилизуемый клапан для отбора проб
• Стерилизуемые клапаны для добавления среды (макс. 4)
• Стерилизуемый клапан для добавления среды/сбора с погружной трубкой (макс. 2)
• Перегородка с 7 отверстиями для санитарного фитинга 1,5 дюйма
• Сосуды для добавок (стекло / нержавеющая сталь)
• Декантаторы
• Комплект для стерильного отбора проб (3 шт.)

ПО SCADA

• BioCommand^® Track and Trend
• BioCommand Batch Control
• BioCommand Batch Control Plus

Валидация

• Базовый пакет Basic
• Базовый пакет Basic Plus
• Расширенный пакет

Набор регулятора сети и набор префильтров

• Набор префильтра технологического воздуха/набор регулятора
• Набор префильтра воздуха в аппарате/набор регулятора
• Набор водяного префильтра/набор регулятора
• Набор регулятора технологического пара
• Набор префильтра вспомогательного пара/набор регулятора
• Набор для присоединения к электроснабжению

Дополнительное оборудование

• Система управления ПЛК Allen Bradley^® CompactLogix™
• Распылительные головки для чистки сосудов на месте
• Внешние насосы с переменной скоростью работы
• Внешние весы
• Последовательный контроллер с 8 портами (RS-232)
• Наборы запасных частей
• Наборы для профилактического обслуживания
• Передвижной стол
• Пассивация системы

Общая характеристика

• ПО RPC (средство управления процессом в реакторе) или опционально – система управления Allen Bradley PLC
• Электрополированные сосуды с рабочим объемом 15,6 л и 32,0 л из нержавеющей стали с соотношениями сторон 2:1
• Встроенный датчик нагрузки
• 3 шланговых насоса с постоянными скоростями для добавления среды, забора проб и регулировки pH
• Настольная или мобильная система
• Включает мешалки типа Раштона со скошенными и лопастями винтового типа
• Сенсорный интерфейс, соответствующий стандартам отрасли

Назначения

• Ферментация лабораторного и полупромышленного уровней аэробных и анаэробных бактерий, дрожжей и грибков
• Культивирование лабораторного и полупромышленного уровней клеток млекопитающих, насекомых и человека
• Специальные способы применения, например, для работы со стволовыми клеточными культурами, для создания вакцин, моноклональных антител или производства биотоплива/биополимеров
• Подходит для периодических, непрерывных культивирований, процессов с подпиткой и процессов перфузии
