Анализаторы дифференциальной подвижности TSI 3081, 3085
- Под заказ
Отправка с 01 декабря 2025Цену уточняйте
 |
 |
| Анализатор дифференциальной подвижности модели 3081 (Long DMA) | Анализатор дифференциальной подвижности модели 3085 (Nano DMA) |
Метод дифференциальной подвижности основан на явлении зависимости скорости движения заряженных взвешенных частиц в электрическом поле от их размера, пропорционального массе. В анализаторе дифференциальной подвижности имеется электрическое поле, в котором дрейфуют взвешенные частицы со скоростью, определяемой их электрической подвижностью. Таким образом, размер частиц вычисляется по их подвижности.
Модели анализаторов дифференциальной подвижности
TSI предлагает анализаторы подвижности частиц двух типов: Long DMA (модель 3081, длинная колонна) и Nano DMA (модель 3085, короткая колонна, нано-колонна). Данные колонны являются взаимозаменяемыми в пределах одной марки классификатора частиц, в составе которого они применяются. Замену одной колонны на другую производит пользователь. Диапазон измерения размеров частиц для Long DMA составляет 0.01 - 1 мкм, для Nano DMA - 0.002 - 0.15 мкм.
- 3081 - Колонна Long DMA (0.01 - 1 мкм, входит в состав анализатора 3080L)
- 3085 - Колонна Nano DMA (0.002 - 0.15 мкм, входит в состав анализатора 3080N)
Анализаторы подвижности используются в составе электростатических классификаторов серии 3080. В классификаторе модели 3080L используется анализатор 3081 (Long DMA, длинная колонна), в классификаторе 3080N используется анализатор 3085 (Nano DMA, короткая или нано-колонна).
Область применения
Анализаторы дифференциальной подвижности имеют две основных области применения:
- генерация монодисперсных аэрозолей;
- измерение размеров частиц.

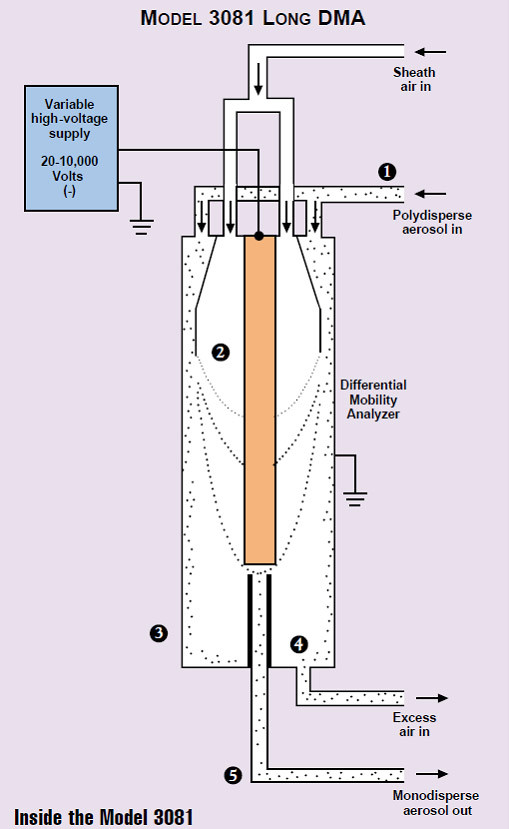

Блок-схема модели 3081 (Long DMA)
Внутри модели 3081:
- заряженный полидисперсный аэрозоль поступает в анализатор.
- центральный стержень притягивает положительные частицы
- центральный стержень отталкивает отрицательные частиц к стенкам.
- незаряженные частицы выходя с избыточным воздухом.
- положительно заряженные частицы в узком выбранном диапазоне подвижности выходят через порт монодисперсного аэрозоля.

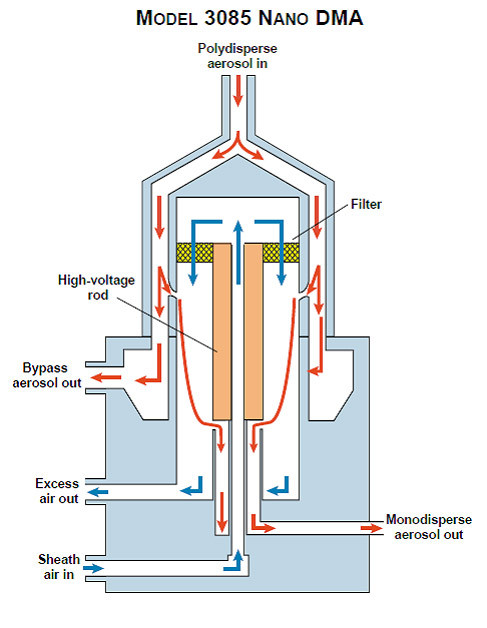

Блок-схема модели 3085 (Nano DMA)
Технические характеристики
| Колонна DMA: Long (длинная, модель 3081) | |
| Тип частиц | твердые и нелетучие жидкости |
| Диапазон размеров частиц в режиме генерации | настраиваемый от 10 до 1000 нм |
| Максимальная концентрация на входе | 108 частиц/см3 при 10 нм |
| Напряжение | 10 - 10,000 В постоянное |
| Расход воздуха: Воздух обдува аэрозоль Байпас |
2 - 15 л/мин 0.2 - 2 л/мин нет |
| Физические характеристики Long DMA: высота внешний диаметр масса |
61 см 7.6 см, без учета портов 5.4 кг |
| Порты монодисперсного и полидисперсного аэрозолей | 1/4-дюйма внешний диаметр |
| Порты обдува и избытка воздуха | 3/8-дюйма внешний диаметр |
| Изделие в сборе: Габаритные размеры (д ⨯ ш ⨯ в) Масса |
(45.7 ⨯ 41.4 ⨯ 64.3) см 23,2 кг |
| Колонна DMA: Nano (короткая, модель 3085) | |
| Тип частиц | твердые и нелетучие жидкости |
| Диапазон размеров частиц в режиме генерации | настраиваемый от 2 до 150 нм |
| Максимальная концентрация на входе | 108 частиц/см3 при 10 нм |
| Напряжение | 10 - 10000 В постоянное |
| Расход воздуха: Воздух обдува аэрозоль Байпас |
3 - 20 л/мин 0.3 - 3 л/мин 0 – 15 л/мин |
| Физические характеристики Nano DMA: высота внешний диаметр масса |
20,3 см 7.9 см, без учета портов 2,2 кг |
| Порт входа полидисперсного аэрозоля | 3/8-дюйма внешний диаметр |
| Порт выхода монодисперсного аэрозоля | 1/4-дюйма внешний диаметр |
| Порты обдува и избытка воздуха, байпасный порт | 3/8-дюйма внешний диаметр |
| Изделие в сборе: Габаритные размеры (д ⨯ ш ⨯ в) Масса |
(45.7 ⨯ 41.4 ⨯ 40.6) см 20,1 кг |
| Основные | |
|---|---|
| Производитель | TSI |
| Страна производитель | США |
