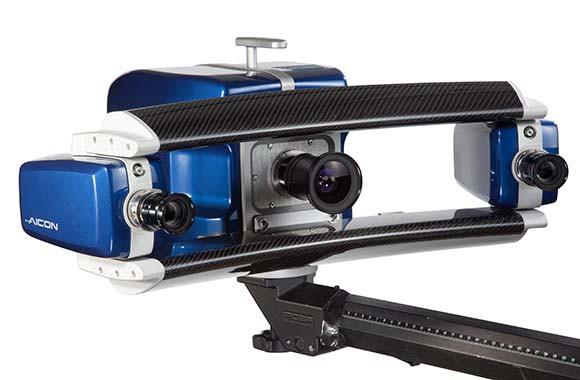

3D-сканер Breuckmann stereoSCAN neo

Новый эталон структурированной подсветки!

Новинка от компании AICON 3D Systems ― новейший 3D-сканер HIGH-END класса stereoSCAN neo. Это первый сканер в линейке сканеров breuckmann с цифровым устройством проецирования. Главной отличительной чертой является цветной проектор, который позволяет не только сканировать объекты, путем процирования шаблонов различных цветов для лучше адаптации к сканируемой поверхности, но также и выводить обратно на объект результаты измерений, например, цветную карту отклонения от CAD-модели.

Особенности

Метод структурированного подсвета для целей трехмерного захвата поверхностей является хорошо освоенной технологией как для промышленных, так и для непромышленных применений. Используя данную бесконтактную технологию оптического сканирования, даже сложные поверхностные структуры захватываются быстро и с высокой точностью. Благодаря своей исключительной механической и термической стабильности high-end серия stereoSCAN от AICON может применяться для широкого спектра задач. За счет экстремально прочную конструкцию системы с двумя камерами славятся необыкновенной стабильностью и точностью. Благодаря особой стабильности двойной углепластиковой основы самые высокие требования как при реверс-инжиниринге, так и при контроле выполняются и в условиях измерительной лаборатории, и в производственных условиях.

stereoSCAN neo – это результат последовательного развития классической серии high-end систем серии stereoSCAN. Ранее технические возможности структурированной подсветки в значительной степени зависели от свойств сканируемой поверхности. Цвет и отражающие свойства поверхности объекта оказывали существенное влияние на качество результатов измерений. Это именно та область, где новая адаптивная полноцветная подсветка нового stereoSCAN neo обеспечивает необходимые поправки благодаря использованию цвета и контроля за интенсивностью для оптимальной настройки на свойства данной поверхности.

Принцип «Смотрите, что вы измерили»

«Смотрите, что вы измерили» ― AICON последовательно продолжает воплощать стратегию инноваций и вступает в новой измерение в структурированной подсветке. Используя технологию SWYM, впервые стало возможным визуализировать результаты измерений прямо на объекте. Адаптивная технология полноцветной подсветки позволяет проецировать не только цветные шаблоны, необходимые для процесса сканирования, но также и сгенерированные результаты измерений. Это, например, позволяет отображать отклонения от CAD-модели непосредственно на объекте сразу после сканирования.

Эта процедура предоставляет пользователю совершенно новые возможности во время рабочего процесса. В инструментальной и литейной промышленности в контексте производства форм отклонения компонентов поверхности могут быть замерены и визуализированы быстро и точно с помощью технологии SWYM. Основываясь на изображения с отклонениями, можно быстро выполнить коррекцию объекта прямо на месте.

Сенсор с высочайшим разрешением для максимального уровня детализации

Будучи оснащенным цифровыми камерами 8 или 16 мегапикселей stereoSCAN neo предоставляет наилучший вариант, необходимый для оцифровки объектов, требующих максимального уровня детализации. В дополнение, измерительные диапазоны от 75 мм до 1100 мм могут быть реализованы за счет смены объективов и изменения расстояния между камерами. Это делает stereoSCAN neo наиболее универсальным сканером доступным на рынке.

Преимущества

• 3D-сканирование с высочайшей точностью
• Адаптивная полноцветная подсветка с контролем цвета и интенсивности
• Обратная цветная подсветка результатов измерения (например, сравнение с CAD)
• Короткое время замера за счет быстрого цифрового проектора
• Быстрая и простая замена измерительных зон
• Максимальный уровень детализации благодаря высочайшему разрешению камер
• Возможность комбинирования с ручным щупом
• Наивысшая стабильность при сканировании в производственных условиях
