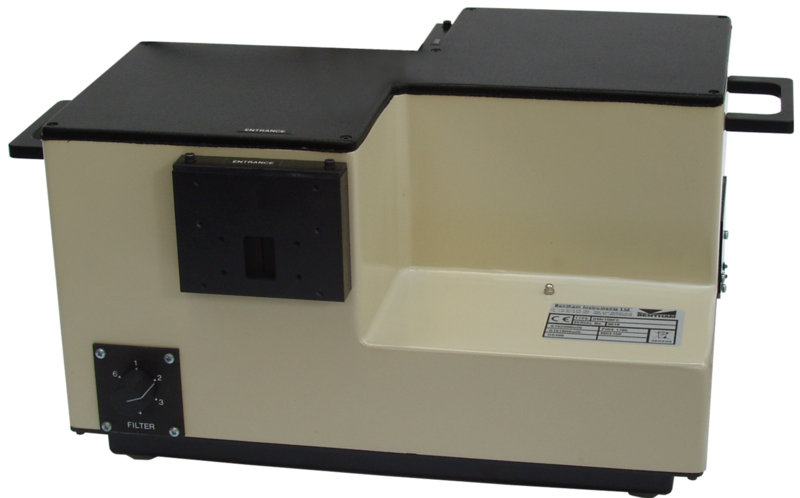

Двойной монохроматор / спектрорадиометр Bentham IDR150 (фокус: 300 мм)
- Под заказ
Отправка с 25 ноября 2025Цену уточняйте
Двойной монохроматор IDR150 Bentham обладает превосходными оптическими характеристиками и электроникой восстановления сигнала в одном компактном переносном устройстве.
IDR150 Bentham состоит из двух монохроматоров Черни-Тернера с фокусным расстоянием 150 миллиметров. Конфигурация предназначена для работы в режиме аддитивной дисперсии с дифракционной решеткой, управляемой синусным механизмом с шаговым двигателем. IDR150 может быть сконфигурирован так, чтобы иметь один или два выходных порта.
Электроника управления приводом решетки расположена на основании блока вместе с электроникой восстановления сигнала, необходимой для сопряжения до двух детекторов, включая двухканальный пикоамперметр и источник питания высокого напряжения для работы детекторов в фотоэмиссионном или фотопроводящем режимах.
Особенности:
- Два монохроматора с фокусным расстоянием 150 мм в конфигурации Черни-Тернера;
- Пара сменных, дифракционных решеток на кинематическом креплении, управляемых синусным механизмом;
- Один вход и до двух выходных портов, с автоматическим зеркальным выбором;
- Интегрированная приводная электроника, двухканальный пикоамперметр и высоковольтный источник питания;
- Совместим с полным спектром источников, детекторов и аксессуаров из ассортимента Bentham;
- Полностью автоматизирован через интерфейс USB 2.0.
Преимущества:
- Превосходные оптические характеристики;
- Компактный и надежный монохроматор;
- Высокая точность от УФ до ИК диапазона.
Технические характеристики
|
Параметры |
Значения |
|
Оптическая схема |
|
|
Конфигурация |
Пара симметричных монохроматоров Черни-Тернера для аддитивной дисперсии |
|
Фокусное расстояние |
Общее: 300 мм, каждого – 150 мм |
|
Дифракционный механизм |
Кинематический |
|
Количество дифракционных решеток |
1 пара |
|
Размер дифракционных решеток |
33 x 33 мм |
|
Коэффициент апертуры |
f/4 |
|
Число входных/выходных портов |
1 входной, 1-2 выходных |
|
Спектральный диапазон |
В пределах от 200 нм до 2400 нм |
|
Оптомеханическая схема |
|
|
Сканирование длинны волны |
Встроенным шаговым двигателем и электронным блоком |
|
Тип щели |
Фиксированный, регулируемый микрометрическим винтом или двигателем |
|
Ширина и высота щели |
10 мкм - 10 мм (ширина) x 20 мм (высота) |
|
Размер фильтра |
Шестипозиционное колесо-фильтр: 25 мм Восьмипозиционное колесо-фильтр: 22 мм |
|
Оптическая производительность (для решеток с плотностью 2400 штрихов/мм) |
|
|
Спектральный диапазон |
200 – 600 нм |
|
Линейная дисперсия |
5,4 нм/мм |
|
Точность длины волны |
± 0,15 нм, ± 0.05 нм с программной поправкой |
|
Воспроизводимость длины волны |
± 0,05 нм |
|
Полное разрешение/уменьшенная высота щели |
0.25/0.1 нм |
|
Отражение рассеянного света |
10^-8 |
|
Скорость сканирования длины волны |
30 нм/с |
|
487 Двухканальный модуль пикоамперметра |
|
|
Канал 1 вход |
Входной ток к пикоамперметру |
|
Канал 2 вход |
Входной ток к пикоамперметру |
|
Диапазон усиления |
10^10 - 10^5 В/А |
|
Максимальный ток входа |
100мкА |
|
Частотный отклик |
DC до 30 Гц |
|
Прирост точности |
+1% |
|
Прирост стабильности |
200ppm/°C |
|
Стабильность на выходе |
5ppm/°C до 500ppm/°C в зависимости от чувствительности |
|
Линейность |
<0,025% отклонение от линейности от нуля до полной шкалы |
|
Разрешение ADC |
BCD с 4½ цифрами (от 0 до 19999), то есть> разрешение 14 бит |
|
Время интеграции ADC |
100мс |
|
Диапазон добавочного входа |
0-9.8 В |
|
Входной импеданс пикометра |
Виртуальная земля |
|
Импеданс добавочного входа |
1 мΩ |
|
415 Высоковольтный источник питания |
|
|
Выходящий диапазон напряжения |
-350 до -1500 В |
|
Максимальный ток |
1.5 мА |
|
Температурная стабильность |
100ppm/°C |
|
Стабильность к флуктуациям напряжения |
25ppm для 10% изменения напряжения в сети |
|
Пульсация и шум |
100ppm пик-пик |
| Основные | |
|---|---|
| Производитель | Bentham Instruments |
| Страна производитель | Великобритания |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | Монохроматор |
