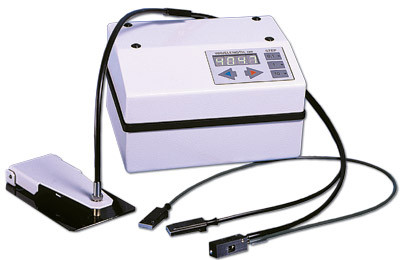

Монохроматор Люмэкс ЛМ-4

Описание

Монохроматоры «ЛМ-3» и «ЛМ-4» предназначены для использования совместно с аналитическими приборами, работающими в ультрафиолетовой и видимой областях спектра. Применение 200-микронных кварцевых световодов, из которых формируются входная и выходная щели монохроматора, позволяет создавать компактные автоматизированные спектрофотометрические и спектрофлуориметрические комплексы с разрешением 1,3 – 1,5 нм.

Достоинства прибора:

• специальный профиль штриха нарезки решетки позволяет осуществлять фокусировку излучения в плоскости выходной щели монохроматора без применения дополнительных оптических элементов во всём спектральном диапазоне;
• отсутствие дополнительной оптики обеспечивает высокую общую светосилу прибора и низкий уровень паразитного рассеяния света и обуславливает низкую стоимость прибора;
• использование кварцевых волоконных световодов обеспечивает исключительную гибкость при компоновке приборных комплексов на обычном рабочем столе без традиционной оптической плиты или скамьи;
• заботу об обеспечении стыковки оптических осей различных приборов комплекса берёт на себя гибкая волоконно-оптическая линия связи (ВОЛС);
• устойчивость ВОЛС к воздействию криогенных температур позволяет проводить измерения люминесценции замороженных объектов с высокими параметрами стабильности и воспроизводимости непосредственно в сосуде Дьюара с жидким азотом;
• возможность оптико-электронного объединения со спектрофлуориметром «Флюорат-02-Панорама» позволяет создавать автоматизированную приборную сеть для люминесцентной спектроскопии с высоким спектральным разрешением;
• разработанный ряд приставок позволяет решать широкий круг задач пользователей прибора;
• малые габариты и привлекательный дизайн создают удобство и простоту использования монохроматора.

Процедура работы

Свет ультрафиолетового или видимого спектральных диапазонов улавливается на одном конце волоконно-оптического жгута и передаётся на вход монохроматора. В монохроматоре с помощью дифракционной решетки осуществляется разложение входящего излучения в спектр. В плоскости выходной щели монохроматора устанавливается второй волоконно-оптический жгут, на волокна которого попадает узкий участок разложенного спектра. Выходной конец второго жгута направляется на светочувствительный детектор для анализа интенсивности прошедшего света в выделенном спектральном диапазоне или на объект для возбуждения люминесценции с последующим анализом интенсивности свечения.

Монохроматор может быть включен в автоматизированный спектроскопический измерительный комплекс. Компьютерное управление комплексом может осуществляться как напрямую (по интерфейсу RS-232), так и через главный прибор комплекса по служебному интерфейсу. Такой интерфейс реализован для связи монохроматора со спектрофлуориметром «Флюорат-02-Панорама».

Области применения

Прибор предназначен для комплектования аналитической и исследовательской аппаратуры, работающей в ультрафиолетовом и видимом спектральных диапазонах.

Используется в двух вариантах: как устройство спектральной селекции при анализе интенсивности входящего излучения и/или как перестраиваемый узкополосный фильтр для широкополосных источников.

Монохроматор оптимально подходит для анализа 3,4-Бензпирена в различных объектах окружающей среды методом крио-люминесцентной спектроскопии, основанной на эффекте Шпольского.
