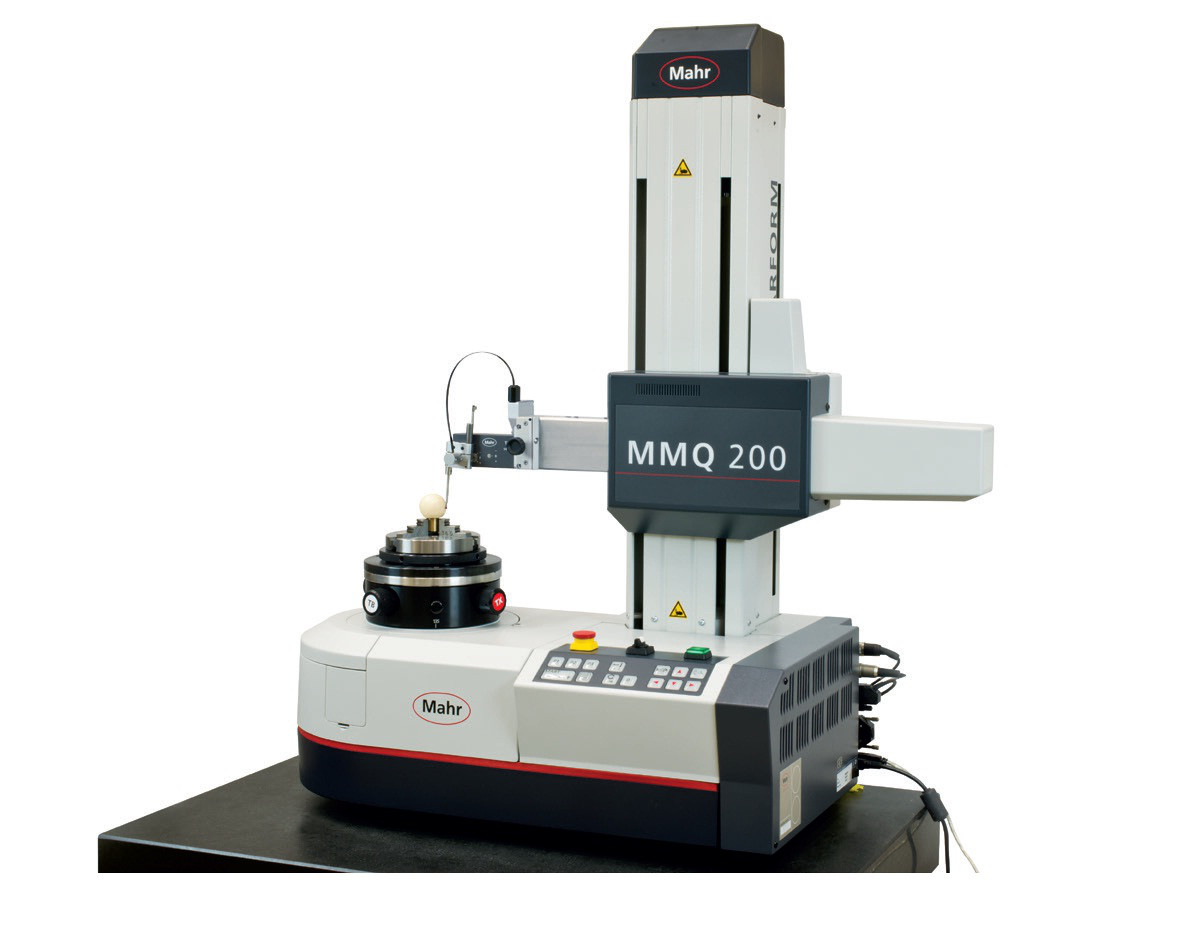

Кругломер Mahr MMQ 200
- Под заказ
Отправка с 28 марта 2026Цену уточняйте
Описание
Автоматизированный кругломер MarForm MMQ 200 обеспечивает превосходную точность в сочетании с надежностью работы в производственных условиях. Позволяет измерить и запротоколировать отклонения формы и положения в соответствии с DIN/ISO 1101.
Оптимизирован для решения основных задач:
- Круглость
- Прямолинейность
- Плоскостность
- Параллельность
- Концентричность, соосность
- Биение (торцевое и радиальное)
- Цилиндричность
- Конусность
- Перпендикулярность
- Угловое отклонение
- Оценка прямолинейности в сечениях
- Анализ Фурье / Анализ волнистости
Особенности
- Высокоточная измерительная ось вращения (C)
- Моторизованная измерительная вертикальная ось (Z)
- Моторизованная позиционирующая горизонтальная ось (X)
- Центрирующий и наклонный стол с ручной подстройкой
- Надежность благодаря механическим подшипникам
- Ручная система щупа T20W или моторизованная T7W
- Эргономичная панель оператора; специальные программы измерения могут быть запущены нажатием клавиш (P1, P2, P3)
- Подробное документирование
- Для применения в производственных условиях или в метрологических лабораториях
Характеристики
|
Система измерения формы |
MMQ 100 |
MMQ 200 |
MMQ 400 |
MMQ 400 |
|
Отклонение от круглости (мкм+мкм/мм измер. высоты)** |
0,05 + 0,0006 |
0,03 + 0,0006 |
0,02 + 0,0005 |
0,02 + 0,0005 |
|
Отклонение от круглости (мкм+мкм/мм измер. высоты)* |
0,025 + 0,0003 |
0,015 + 0,0003 |
0,01 + 0,00025 |
0,01 + 0,00025 |
|
Торцовое биение (мкм+мкм/мм измер. радиуса)** |
0,04 + 0,0006 |
0,04 + 0,0006 |
0,04 + 0,0002 |
0,04 + 0,0002 |
|
Торцовое биение (мкм+мкм/мм измер. радиуса)* |
0,020 + 0,0003 |
0,02 + 0,0001 |
0,02 + 0,0001 |
0,02 + 0,0001 |
|
Центрирование и наклон стола |
ручное |
ручное |
ручное / автомат |
автомат |
|
Диаметр стола (мм) |
160 |
160 |
285 |
285 |
|
Допускаемая нагрузка стола в центре (кг) |
20 |
20 |
60 |
40 |
|
Частота вращения стола (об/мин) |
5 |
1 до 15 |
0,5 до 15 |
0,5 до 10 |
|
Вертикальное перемещение, ось Z |
300 |
250 |
350/500 |
900 |
|
Отклонение прямолинейности на 100 мм хода (мкм)** |
- |
0,15 |
0,15 |
0,15 |
| Основные | |
|---|---|
| Производитель | Mahr |
| Страна производитель | Германия |
- Цена: Цену уточняйте
