Описание

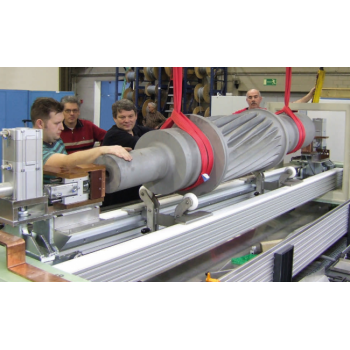

Магнитопорошковая установка DEUTROFLUX HWM с передвижной катушкой предназначена для контроля деталей большой длины. Передвижная катушка с приводом обеспечивает высокую чувствительность контроля по всей поверхности изделия. Все возможные модификации установки используются для магнитопорошкового контроля деталей длиной от 1000 мм до 3000 мм (шаг 500 мм) и весом до 500 кг (HWM 1000, HWM 1500, HWM 2000), а также свыше 1000 кг (HWM 2500, HWM 3000).
Особенности:
- В дефектоскопах HWM реализована современная технология намагничивания двумя независимыми контурами (циркулярное и продольное намагничивание)
- Двухфазный переменный ток образует магнитное поле, которое обеспечивает выявление поперечных и продольных дефектов.
- Переменный ток используется для равномерного поверхностного намагничивания и беспроблемного размагничивания, для проведения контроля крупногабаритных деталей любой сложности.
- Благодаря упрощению всех операций, фиксация детали, нанесение суспензии, намагничивание, размагничивание, снятие фиксации - качественное оборудование стало более доступным для потребителей.
- Пневматические и электронные модули от ведущих производителей гарантируют высокую эксплуатационную надёжность и сервисное обслуживание, даже после многолетней эксплуатации установки.
- Надежная конструкция с применением сертифицированных по ISO станочных профилей позволяет устанавливать дополнительные емкости, держатели и т.д.
Технические характеристики
DEUTROFLUX | HWM 1000 | HWM 1500 | HWM 2000 | HWM 2500 | HWM 3000 |
---|---|---|---|---|---|
Габариты (ДxШxВ) | 1.5 м / 1,15 м/1,75 м | 2 м/ 1,15 м/1,75 м | 2.5 м/ 1,15 м/1,75 м | 3 м / 1,15 м/1,75 м | 3.5 м / 1,15 м/1,75 м |
Общий вес | 1200 кг | 1400 кг | 1500 кг | 1600 кг | 1750 кг |
ХАРАКТЕРИСТИКИ КОНТРОЛИРУЕМЫХ ДЕТАЛЕЙ | |||||
---|---|---|---|---|---|
Maкс. длина | 1000 мм | 1500 мм | 2000 мм | 2500 мм | 3000 мм |
Maкс. диаметр | 390 мм | 390 мм | 390 мм | 390 мм | 390 мм |
Maкс. вес | 500 кг | 500 кг | 500 кг | 1000 кг | 1000 кг |
Преимущества установок HWM:
- Баки с магнитогуммированной суспензией имеют косое дно, оборудованы системой рециркуляции и не имеют углов в рабочей зоне помпы: отложение осадка в баке исключено.
- Компоненты, контактирующие с водой, выполнены из нержавеющей стали; порошковое покрытие внешних поверхностей. Лакированное покрытие не отслаивается.
- Обычная регулировка длины: заедание и износ исключаются, независимо от того, насколько часто приходится регулировать зажимную длину.
- Три принципа экономичности: долгий срок службы, простота обслуживания, оптимальное соотношение «цена-качество».
- Контактные пластины подставляют собой вращающиеся и регулируемые по вертикали контакты, обеспечивающие долгий срок службы установки и низкие потери при контакте.
- Затемняющая кабина с УФ- освещением, спроектированная по требованиям заказчика (опционально!). Отдельно стоящий распределительный шкаф: легкодоступный в процессе эксплуатации и технического обслуживания.
- Передвижная катушка с распылителями с обеих сторон (опционально!) позволяет выполнять проверку в обоих направлениях. Идеальная система распыления: Даже на изделия сложной геометрической формы можно равномерно и со всех сторон нанести магнитный порошок
Основные | |
---|---|
Производитель | Karl Deutsch |
Страна производитель | Германия |
