Описание
В производственных средах, оптические и контактные координатно-измерительные машины всё чаще заменяют ручное оборудование, такое как: гониометры, шаблоны и профильные проекторы. Тем не менее, не должно оставаться влияние оператора на результат, как это происходит во время измерения универсальными средствами. С помощью O-SELECT ZEISS уменьшает до минимума ошибки измерения, вызванные человеческим фактором. Благодаря автоматической настройке освещения и фокуса, высокому уровню автоматизации и простоты использования, комплексные измерения могут быть завершены быстро и с отслеживаемым и воспроизводимым результатом. Серийные измерения одним нажатием кнопки Детали, для которых уже был создан план контроля, могут быть измерены O-SELECT с использованием только одной кнопки. Система идентифицирует деталь и автоматически загружает соответствующую программу для измерения. Выравнивание детали также происходит автоматически. ZEISS O-SELECT устанавливает оптимальное освещение и фокусируется автоматически. Это не только облегчает нагрузку на оператора, но и делает измерение независимым и воспроизводимым. В случае необходимости, результат автоматически выводится или печатается в виде профессионального отчета. Полностью автоматизированная система:- Установка детали;
- Старт серийного измерения;
- Воспроизводимые, прослеживаемые результаты и автоматически генерируемый отчет.
Области применения
Система ZEISS O-SELECT, применяемая в автомобильной, авиационной, энергетической, медицинской, электронной промышленности или в сфере обработки пластмасс, — это простота и надежность, так необходимые в сегодняшней производственной среде. Этот цифровой измерительный проектор особенно подходит для проверки точности расстояний, радиусов или углов. Высокоточные детали агрегатов, штампованные и фасонные детали, а также литые и выполненные с помощью лазерной резки – все это области применения O-SELECT.
Особенности
Автоматическая фокусировкаРучная фокусировка может часто давать ошибки, которые оператор не заметит. В результате погрешности измерения могут доходить до нескольких микрометров. Чтобы не допускать таких ошибок, ZEISS O-SELECT автоматически определяет, какие характеристики нужно проверить, и в зависимости от этого устанавливает фокальную плоскость. Другими словами, ошибки оператора устраняются.
Телецентрическая оптикаСтандартные линзы камеры основаны на принципе центральной перспективы: чем дальше объект, тем меньше его изображение на сенсоре. Телецентрические линзы, в свою очередь, не изменяют размеры изображения при перемещении объекта в осевом направлении. Это означает точность определения размеров, вне зависимости от расстояния до объекта.
Автоматический выбор наилучшего освещенияРезультаты оптических измерений будут успешными только при правильном освещении. Вариативная система освещения системы ZEISS O-SELECT позволяет четко рассмотреть все элементы детали в наилучшем свете. Освещение выбирается автоматически в зависимости от каждого элемента детали, чтобы исключить малейшую возможность ошибки оператора.
Интеллектуальная, компактная и надежнаяАппаратное и программное обеспечение ZEISS O-SELECT оптимально подходит для измерения плоских объектов с непревзойденной скоростью и надежными результатами. Компактные размеры и прочный корпус системы O-SELECT позволяют устанавливать ее практически в любом месте. Вы можете измерять детали там, где это нужно – на входном контроле или на производстве.

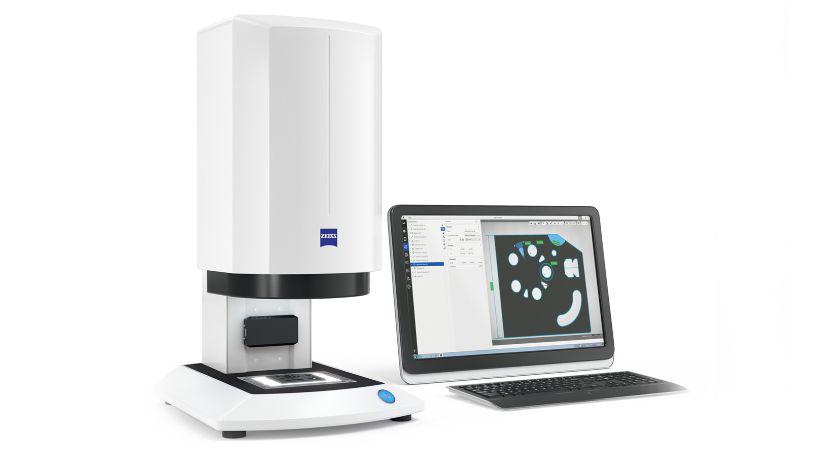

Компоненты системы Система состоит из цифрового измерительного проектора, рабочей станции, монитора, программного обеспечения ZEISS O-SELECT. Внешний дисплей имеет явные преимущества перед небольшим встроенным дисплеем: он дает лучший обзор, по нему легче ориентироваться и на нем можно рассмотреть больше подробностей. А так как это сенсорный дисплей, управлять системой становится еще проще. Программное обеспечение было специально разработано для системы ZEISS O-SELECT и представляет собой новый, инновационный подход. Это важное преимущество не только для неопытных операторов, но и для экспертов, многие обязанности которых возьмет на себя интеллектуальная программа. Коаксиальное освещение в качестве опцииТакже можно заказать коаксиальное освещение. Оно рекомендовано для измерений, находящихся глубоко в элеменах детали, которые будут оставаться в тени при использовании другого освещения.
Технические характеристики
Описание системы | |
Тип | Цифровой профильный проектор |
Держатели датчика | Оптика ZEISS с черно-белой камерой для измерений по одному снимку |
Диапазон измерений (поле обзора) | 114×91,5 мм Максимальная высота детали — 60 мм |
Программное обеспечение | Программное обеспечение ZEISS O-SELECT |
Матрица | |
Оптика ZEISS | Двойная телецентрическая оптика ZEISS c 2D-матрицей камеры, с возможностью обработки изображения, автофокусом и автоматической настройкой освещения; минимальное фокусное расстояние 125 мм, кольцевая подсветка 2×8 сегментов, освещение для исследований в проходящем свете, дополнительное коаксиальное освещение для исследований в отраженном свете |
Допустимые погрешности измерений | |
Погрешность измерения длины, мкм Максимально допустимая погрешность согласно ISO 10360-7:2011 |
4,5 + L/100 |
Диапазон повторяемости EB, мкм Максимально допустимый уровень соответствует ISO 10360-7:2011 |
0,9 |
Динамика фокусировки оси | |
Скорость перемещения, в мм/с | 0–40 |
Ускорение, в мм/с2 | 200 |
Размеры устройства | 402×510×727 мм (Ш×Г×В) |
Размер области измерения | прибл. 100×90 мм |
Масса устройства | 40 кг |
Компоненты системы | Цифровой измерительный проектор, рабочая станция, монитор, программное обеспечение ZEISS O-SELECT |
Основные | |
---|---|
Производитель | Carl Zeiss |
Страна производитель | Германия |
- Цена: Цену уточняйте
