Описание

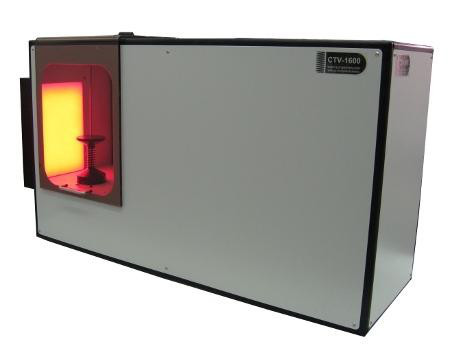

Программируемое измерение и контроль видимых осе-симметричных частей пружины. CTV1600 это система для измерения и контроля за геометрическими параметрами пружин имеет встроенную фото-камеру, которая производит съемку различных частей пружины и используя программное обеспечение измеряет требуемые размеры. Эта система имеет поворотный стол и идеально подходит для осе-симметричных деталей, таких как пружины.
Измеряет:
- Перпендикулярность
- Параллельность
- Свободная длина
- Внешний диаметр
- Соосность
- Изменение шага
Особенности
- Высокая повторяемость и воспроизводимость измерений
- Статистическое управление процессом, анализ и отчеты
- Возможна интеграция с машинами на растяжение и сжатия, для контроля и измерения пружин в ходе проведения испытаний
Дополнительная комплектация
- 200 мм вертикальная ось для пружин со свободной длинной до 200 мм.
- Дополнительный интерфейс обратной связи для установки намоточного устройства.
Технические характеристики
Характеристика |
CTV1600-42 |
Тип Камеры |
5 Мп промышленная CMOS |
Объектив |
Telecentric 42x32 |
Присоединение объектива |
C типа |
Подсветка |
Telecentric |
Минимальный диаметр проволоки |
0.16мм |
Максимальные размеры пружины |
OD 30мм L0 40мм |
OD 40мм L0 30мм |
|
Включая Z сервоось: рабочий диапазон по оси Z разрешение по оси Z точность по оси Z |
Нет |
Включая ω сервоось |
Да |
Разрешение измерений |
0.016мм |
Точность измерений |
±0.08мм |
С интерполяцией в промежутках между элементами изображения |
Основные | |
---|---|
Производитель | Sas |
Страна производитель | Израиль |
- Цена: Цену уточняйте
