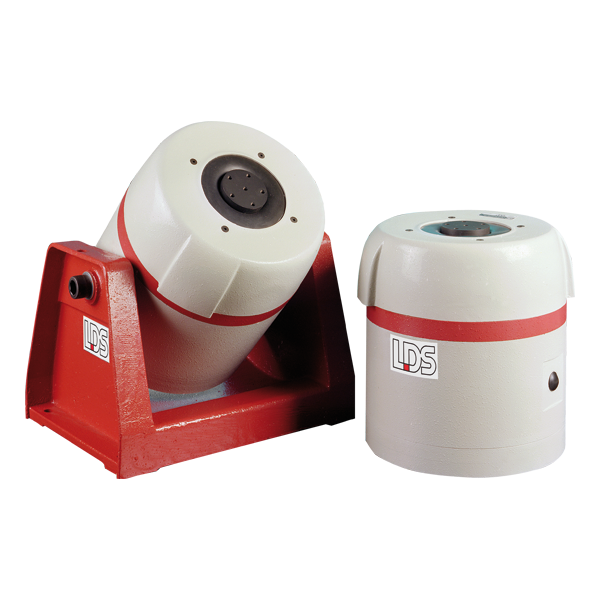

Электродинамические вибростенды Brüel & Kjær V450

Модель вибратора

V450/1 PA 500L

Сила при синусоидальной вибрации системы, пиковое значение
 — естественное охлаждение (Н)

178

Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение (Н)

311

Максимальная сила при случайной вибрации вибратора, СКЗ (Н)

210

Максимальное ускорение при синусоидальной вибрации, пиковое значение (g n )

74,5

Скорость при синусоидальной вибрации системы, пиковое значение (м/с)*

1,78

Перемещение (бесступенчатое), полный размах (мм)

19

Вес подвижного узла (кг)

0,426

Рабочий диапазон частот (Гц)

5-7,000

Модель

V450/1
 — PA 500L

Система измерения

МЕТРИЧЕСКАЯ

АМЕРИКАНСКАЯ

Диаметр подвижной катушки

63,5 мм

2,5 дюйма

Сила при синусоидальной вибрации системы, пиковое значение — естественное охлаждение

178 Н

40 фс

Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение

311 Н

70 фс

Сила при синусоидальной вибрации вибратора, пиковое значение — принудительное воздушное охлаждение*

311 Н

70 фс

Сила при случайной вибрации системы, СКЗ (ИСО5344)

210 Н

48 фс

Максимальная сила при случайной вибрации вибратора (СКЗ)*

214 Н

48 фс

Частота резонанса подвижной катушки

6 000 Гц

6 000 Гц

Рабочий диапазон частот

5-7 500 Гц

5-7 500 Гц

Эффективная масса подвижного элемента

0,426 кг

0,94 ф

Скорость при синусоидальной вибрации системы, пиковое значение

1,78 м/с

60 дюйм/с

Скорость при синусоидальной вибрации вибратора, пиковое значение*

2,0 м/с

70 дюйм/с

Максимальное ускорение при синусоидальной вибрации, пиковое значение

730 м/с2

74,5 gn

Мощность усилителя

0,147 кВА

0,147 кВА

Усилитель производства компании LDS

PA 500L

PA 500L

Продольная жесткость подвески

17,5 Н/мм

18 фс/дюйм

Продольная жесткость вспомогательной подвески

—

—

Перемещение (непрерывное) системы, полный размах

19 мм

0,75 дюйма

Перемещение (непрерывное) вибратора, полный размах*

19 мм

0,75 дюйма

Вес вибратора -возможна установка на подвеске

82 кг

180 ф

Расход охлаждающего воздуха

0,012 м3/с

25 фут3/м

Вес вибратора, установленного на основании

64 кг

141 ф

Максимальная рабочая температуры окружающей среды

Вибратор:

30° C

86°F

Усилитель

30°C

86°F

Тепло, отводимое с воздухом

Вентилятор охлаждения вибратора

0,29 кВт

0,29 кВт

Усилитель

0,37 кВт

0,37 кВт

Электрические требования Усилитель

1,4 кВАт

1,4 кВАт

Акустический шум на расстоянии 2 м**

Вибратор:

105 дБА†

105 дБА†

Усилитель

47 дБА

47 дБА

* Указаны параметры вибратора, которые могут быть достигнуты при помощи более мощного усилителя, а не того, который поставляется, как стандартный ** Максимальный уровень шума во время эксплуатации при полном осевом усилии, измеренный на расстоянии 2 м. † Включает охлаждающий вентилятор.

Схемы внутренней монтажной втулки подвижной катушки

Вибратор

V450/1

Диаметр подвижной катушки (мм)

63.5

Центральная монтажная втулка

1

25,4 мм

—

50 мм

5

Опции

Модель вибратора

V101/2

V201/3

V406/8

V450/1

V455/6

Варианты монтажных втулок M4
6/32” UNC (унифицированная крупная резьба)
8/32” UNC (унифицированная крупная резьба)
M5
10/32” UNF (унифицированная тонкая резьба)

●
●
□
□
□

●
□
●
□
□

●
□
●
□
○

□
□
□
●
●

□
□
□
●
●

Монтаж резиновой изоляции

□

Установка на основании

●

●

●

●

●

Удерживающая подвеска

□

○

○

○

○

Вспомогательная подвеска

□

○

○

□

□

Охлаждающий вентилятор

□

□

●

●

●

Обозначения ● стандарт ○ дополнительно — не имеется в наличии

Охлаждающие воздуходувки

Воздуходувка

Вес (кг)

Размер
A (мм)

Размер
B (мм)

Размер
C (мм)

V450/1 50/60 Гц

5,4

241

186

249

Усилитель PA

Усилитель

Вес (кг)

Размер A (мм)

Размер B (мм)

Размер C (мм)

PA 25E

9

488

337

92

PA 100E

15

488

337

92

PA 500L

20

448

412

188

PA 1000L

35

482

505

188
