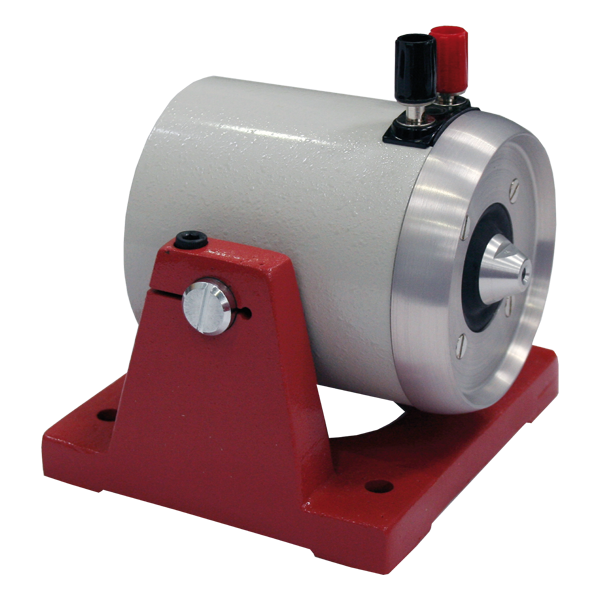

Электродинамические вибростенды Brüel & Kjær V202

Модель вибратора

V201/3-PA 25E

Сила при синусоидальной вибрации системы, пиковое значение
 — естественное охлаждение (Н)

17,8

Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение (Н)

17,8

Максимальная сила при случайной вибрации вибратора, СКЗ (Н)

—

Максимальное ускорение при синусоидальной вибрации, пиковое значение (g n )

91

Скорость при синусоидальной вибрации системы, пиковое значение (м/с)*

1,49

Перемещение (бесступенчатое), полный размах (мм)

5

Вес подвижного узла (кг)

0,02

Рабочий диапазон частот (Гц)

5-13,000

Модель

V201/3
 — PA 25E

Система измерения

МЕТРИЧЕСКАЯ

АМЕРИКАНСКАЯ

Диаметр подвижной катушки

—

—

Сила при синусоидальной вибрации системы, пиковое значение — естественное охлаждение

17,8 Н

4 фс

Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение

17,8 Н

4 фс

Сила при синусоидальной вибрации вибратора, пиковое значение — принудительное воздушное охлаждение*

26,7 Н

6 фс

Сила при случайной вибрации системы, СКЗ (ИСО5344)

—

—

Максимальная сила при случайной вибрации вибратора (СКЗ)*

—

—

Частота резонанса подвижной катушки

13 000 Гц

13 000 Гц

Рабочий диапазон частот

5-13 000 Гц

5-13 000 Гц

Эффективная масса подвижного элемента

0,020 кг

0,044 ф

Скорость при синусоидальной вибрации системы, пиковое значение

1,49 м/с

58,7 дюйм/с

Скорость при синусоидальной вибрации вибратора, пиковое значение*

1,83 м/с

72 дюйм/с

Максимальное ускорение при синусоидальной вибрации, пиковое значение

1334 м/с2

136 gn

Мощность усилителя

0,048 кВА

0,048 кВА

Усилитель производства компании LDS

PA25E

PA25E

Продольная жесткость подвески

2,8 Н/мм

16 фс/дюйм

Продольная жесткость вспомогательной подвески

12,3 Н/мм

70 фс/дюйм

Перемещение (непрерывное) системы, полный размах

5 мм

0,2 дюйма

Перемещение (непрерывное) вибратора, полный размах*

5 мм

0,2 дюйма

Вес вибратора -возможна установка на подвеске

3,17 кг

7 ф

Расход охлаждающего воздуха

0,0012 м3/с

2,5 фут3/м

Вес вибратора, установленного на основании

1,81 кг

4 ф

Максимальная рабочая температуры окружающей среды

Вибратор:

30°C

86°F

Усилитель

35°C

95°F

Тепло, отводимое с воздухом

Вентилятор охлаждения вибратора

—

—

Усилитель

0,067 кВт

0,067 кВт

Электрические требования Усилитель

0,09 кВА

0,09 кВА

Акустический шум на расстоянии 2 м**

Вибратор:

—

—

Усилитель

бесшумный

бесшумный

* Указаны параметры вибратора, которые могут быть достигнуты при помощи более мощного усилителя, а не того, который поставляется, как стандартный ** Максимальный уровень шума во время эксплуатации при полном осевом усилии, измеренный на расстоянии 2 м. † Включает охлаждающий вентилятор.

Схемы внутренней монтажной втулки подвижной катушки

Вибратор

V201/3

Диаметр подвижной катушки (мм)

—

Центральная монтажная втулка

1

25,4 мм

—

50 мм

—

Опции

Модель вибратора

V201/3

Варианты монтажных втулок M4
6/32” UNC (унифицированная крупная резьба)
8/32” UNC (унифицированная крупная резьба)
M5
10/32” UNF (унифицированная тонкая резьба)

●
□
●
□
□

Монтаж резиновой изоляции

Установка на основании

●

Удерживающая подвеска

○

Вспомогательная подвеска

○

Охлаждающий вентилятор

□

Обозначения ● стандарт ○ дополнительно — не имеется в наличии

Усилитель PA

Усилитель

Вес (кг)

Размер A (мм)

Размер B (мм)

Размер C (мм)

PA 25E

9

488

337

92

PA 100E

15

488

337

92

PA 500L

20

448

412

188

PA 1000L

35

482

505

188
