Описание

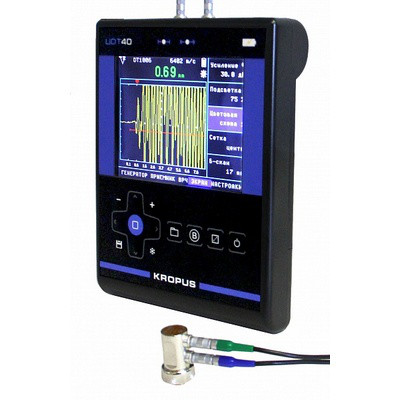

Ультразвуковой толщиномер УДТ-40 - это универсальный прецизионный толщиномер с высокой точностью и достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Отличительные особенности ультразвукового толщиномера УДТ-40:
- Развертка экрана: от 4 до 400 мм (сталь)
- Дисплей: цветной TFT 320х240
- Усилитель: широкополосный 0,5 - 15 МГц
- Диапазон регулировки усиления 110 дБ
- А-скан, В-скан (профиль дна изделия)
- Фиксирование минимального значения толщины
- Заморозка А-сигнала
- Коррекция V-образности р/с преобразователей
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001, 0.01 или 0.1
- Память конфигураций (все параметры прибора и преобразователя)
- Память результатов с возможностью просмотра результатов на экране
- Интерфейс USB
- не менее 12 часов работы от аккумуляторов
- Масса: 870 гр.
Технические характеристики ультразвукового толщиномера УДТ-40:
Развертка | мин.: 0 - 4 мм |
макс.: 0 - 400 мм (сталь) | |
Диапазон скоростей | 1000 - 9999 м/с |
Задержка | от 0 мкс до 168 мкс |
Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Входной импенданс | 50 ом / 600 ом |
Зондирующий импульс | радиочастотный импульс, амплитудой 200 В, |
с регулируемой частотой и числом периодов | |
Усилитель | широкополосный 0.5-15 МГц (-6 дБ) |
Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Детектирование | радиосигнал |
Зоны контроля | две независимых зоны, начало и ширина |
изменяются во всем диапазоне развертки | |
Автоматическая Сигнализация Брака (АСБ) |
световая и звуковая |
Измерение временных интервалов | от 0 до первого сигнала в зоне или между |
сигналами в зонах | |
Дисплей | цветной TFT с регулируемой яркостью, |
115 х 85 мм; 320 х 240 точек, | |
три настраиваемые цветовые схемы экрана | |
Память | 100 настроек для датчиков |
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений |
|
Интерфейс | USB |
Разъемы преобразователей | Lemo 000 |
Аккумуляторы | встроенный литий-полимерный аккумулятор 11 В, 5А/ч |
Время работы от аккумулятора | не менее 12 часов |
Питание толщиномера | внешний блок питания 220 В AC |
Рабочее напряжение питания | 15 В DC |
Диапазон рабочих температур толщиномера |
от -20 C до +55 C |
Габаритные размеры толщиномера (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
Масса толщиномера | 0,87 кг |
Комплект поставки:
- Базовый комплект
- Авиационный комплект
- УЗ + ЭМА толщиномер
Дополнительные принадлежности к ультразвуковому толщиномеру УДТ-40:
- Адаптер для подключения к USB порту ПК
- Ультразвуковые преобразователи
- Аттестованные образцы толщины из разных сплавов
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
- Цена: Цену уточняйте
