Описание

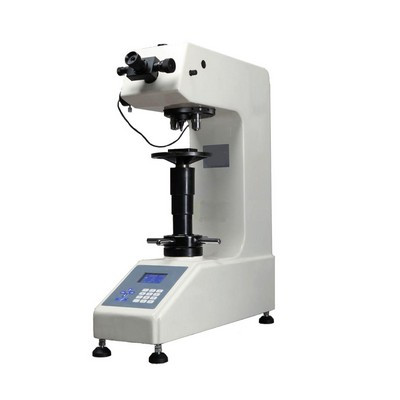

Твердомер модификации ИТВ-30-М предназначен для определения твердости образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов по методу Виккерса.
Особенности твердомера ИТВ-30-М:
- эргономичный дизайн и каркас с большим запасом прочности;
- встроенная оптическая система измерения отпечатка;
- быстрый переход с индентора на объектив;
- ручное переключение револьверного устройства;
- автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
- наличие системы переключения оптического изображения на адаптер для цифровой камеры;
- встроенный порт RS-232 для вывода на печать через микропринтер данных испытания;
- конструкция твердомера позволяет осуществлять испытания по методу Виккерса.
Технические характеристики твердомера ИТВ-30-М:
| Модификация |
ИТВ-30-М |
| Шкалы твердости |
HV1, HV3, HV5, HV10, HV20, HV30 |
| Нагрузка |
1кгс (9,8Н); 3кгс (29,4Н); 5кгс (49Н); 10кгс (98Н);
20кгс (196Н); 30кгс (294Н) |
| Предел допускаемой относительной погрешности нагрузок |
±1,0 % |
| Пределы допускаемой погрешности твердомера |
| Нагрузка, Н |
Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости |
Пределы допускаемой относительной погрешности твердомера, % от числа твердости |
| 9,8 |
450 ± 75; 800 ± 50 |
± 3 |
| 19,6 |
450 ± 75; 800 ± 50 |
± 3 |
| 49÷490 |
450 ± 75; 800 ± 50 |
± 3 |
| Диапазон измерений твердости |
375÷2000 HV |
| Общее увеличение |
100X (наблюдаемое), 200X (измерительные) (с возможностью расширения до 400Х) |
| Точность измерения отпечатка |
0,5 мкм |
| Источник освещения |
Светодиодный источник холодного света (до 100000 часов) |
| Максимальная высота образца |
220 мм |
| Максимальное расстояние от центра индентора до стенки твердомера |
150 мм |
| Габаритные размеры, (ДхШхВ) |
560х186х635 мм |
| Источник питания |
~220В, 50Гц |
| Вес прибора |
55 кг. |
Комплект поставки твердомера ИТВ-30-М:
| Наименование и условное обозначение |
Количество, шт |
| Твердомер ИТВ-30-М |
1 |
| Окулярный микрометр Omron 10х |
1 |
| Объектив 10х |
1 |
| Объектив 20х |
1 |
| Алмазный индентор НП по ГОСТ 9377-81 |
1 |
| Регулируемые по высоте ножки |
4 |
| Шнур питания |
1 |
| Стол большой плоский |
1 |
| Стол плоский |
1 |
| Стол V – образный |
1 |
| Эталонные меры твердости 2-го разряда |
2 |
| Руководство по эксплуатации |
1 |
|
