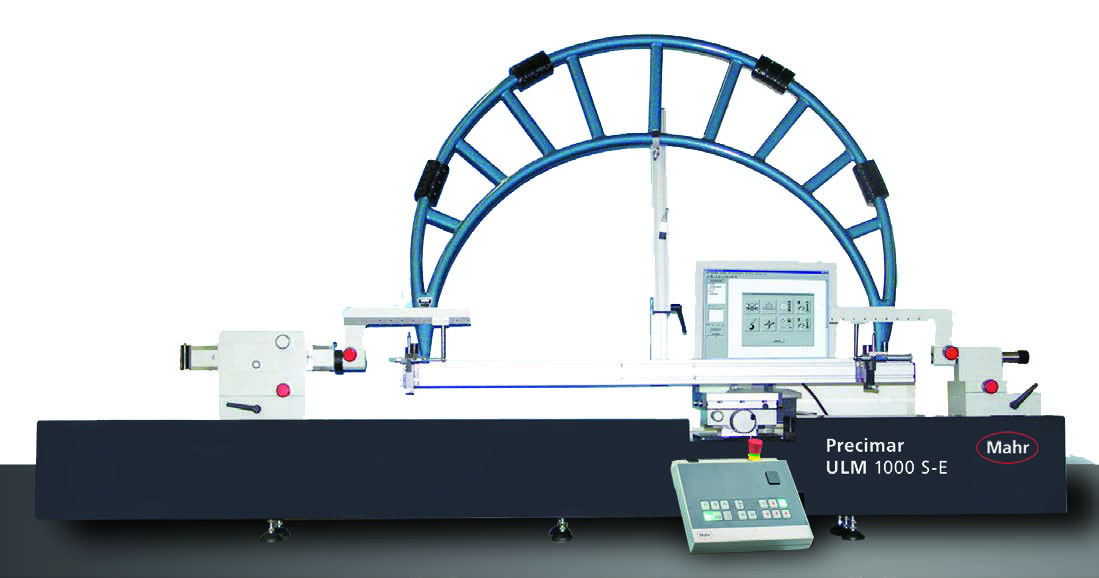

Универсальные длиномеры Mahr ULM S-E

Описание

Хорошо известные универсальные системы измерения длины ULM E применяются в системах обеспечения качества производства и в качестве эталонных систем для калибровки средств измерения и средств контроля. Они используются для сверхточных измерений длины прецизионных калибров и инструмента, таких как концевые меры длины (КМД), гладкие и резьбовые калибр кольца и пробки, гладкие и резьбовые конусные калибры, зубчатые колеса, цапфы, ступицы, сепараторы шарикоподшипников, конусы, валы и т. п., а также для проверки средств измерения и средств контроля.

Эти системы выпускаются для нескольких диапазонов измерений (300–1500 мм) и классов точности (0,3 мкм или 0,09 мкм), с различным расположением измерительной системы:

• на измерительной пиноли (системы ULM E)
• на измерительной пиноли и в гранитной станине (системы ULM S-E)
• в виде лазерного интерферометра вместо шкалы (системы ULM L-E)

Это означает, что абсолютно для любой задачи можно выбрать подходящую систему измерения. Кроме того, также предлагаются различные наборы принадлежностей и комплектующих, позволяющих расширять измерительные возможности систем.

Важно: В системах ULM S-E сразу два абсолютных измерительных диапазона:

• Шкала находится на измерительной пиноли в бабке Аббе, что позволяет производить абсолютные измерения на 100 мм и относительные на всем диапазоне длиномера с точностью ±(0.09+L/2000) мкм.
• Шкала находится на всем протяжении гранитной станины, что позволяет производить абсолютные измерения на всем диапазоне длиномера.


Особенности:

• Высочайшая точность на всем диапазоне MPE E1=±(0.09+L/2000) мкм
• Два абсолютных диапазона:
• 100 мм — шкала на измерительной пиноли. Точность ±(0.09+L/2000) мкм
• Весь диапазон — шкала в гранитной станине. Точность ± (0.6+L/1000) мкм
• Высокопрецизионное гранитное основание
• 100% соответствие принципу Аббе
• Система температурной компенсации 3 или 4 датчиками
• Система воздушных подшипников – обеспечение долговечности направляющих и максимальной простоты измерений
• Постоянное измерительное усилие на всем диапазоне измерения за счет системы сменных грузиков
• Автоматическая коррекция погрешностей, обусловленных температурой и воздействием измерительного усилия
• Моторизованный стол с измерительной шкалой по оси Z, грузоподъемностью 25 кг
• Автоматическое распознавание точек Max и Min
• Многофункциональный пульт управления встроенный в прибор (можно использовать отдельно от прибора) обеспечивает максимальное удобство измерений и автоматизацию некоторых измерений
