Описание

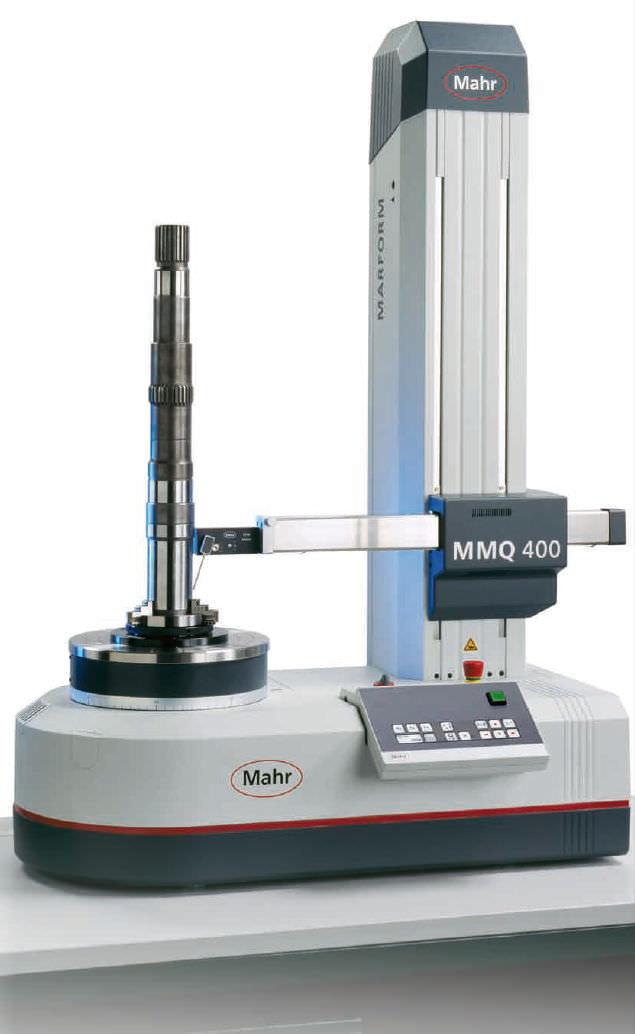

Флагманская модель кругломеров ф. Mahr MarForm MMQ 400 –2 является универсальной системой для измерения погрешностей формы на производстве или в метрологической лаборатории. Применяется для всех критериев оценки деталей в соответствии с DIN ISO 1101 (ГОСТ Р 53442-2015).
Оптимизирован для решения основных задач:
- Круглость
- Прямолинейность
- Плоскостность
- Параллельность
- Концентричность, соосность
- Биение (торцевое и радиальное)
- Цилиндричность
- Конусность
- Перпендикулярность
- Угловое отклонение
- Оценка прямолинейности в сечениях
- Анализ Фурье / Анализ волнистости
Особенности
- Все оси моторизированные (X и Z измерительные)
- Ручной или автоматизированный щуп T20W или Т7W
- Возможность измерения шероховатости и контура
- Механические подшипники — не требуется воздух
- Встроенный пульт оператора
- Большое количество аксессуаров под специальные измерительные задачи
- Простое выравнивание деталей благодаря компьютерной поддержке
- За счет высокоточных измерительных шкал на осях Z и X возможно измерение контура и деталей со смещенным центром тяжести!
Система MarForm MMQ 400-2 может представлять собой полуавтоматическую установку с ручным центрированием и наклоном стола или полностью автоматическую.
Модульная концепция позволяет найти правильное решение под задачи для каждого заказчика:
- Ось Z: 350 мм или 500 мм или 900 мм
- Ось Х: 180 мм или 280 мм
- Диаметр стола: 285 мм
- Нагрузка на стол: 60 кг
Высокоточные измерительные оси Z и X делают решаемой любую метрологическую задачу.
Характеристики
Система измерения формы |
MMQ 100 |
MMQ 200 |
MMQ 400 |
MMQ 400 |
Отклонение от круглости (мкм+мкм/мм измер. высоты)** |
0,05 + 0,0006 |
0,03 + 0,0006 |
0,02 + 0,0005 |
0,02 + 0,0005 |
Отклонение от круглости (мкм+мкм/мм измер. высоты)* |
0,025 + 0,0003 |
0,015 + 0,0003 |
0,01 + 0,00025 |
0,01 + 0,00025 |
Торцовое биение (мкм+мкм/мм измер. радиуса)** |
0,04 + 0,0006 |
0,04 + 0,0006 |
0,04 + 0,0002 |
0,04 + 0,0002 |
Торцовое биение (мкм+мкм/мм измер. радиуса)* |
0,020 + 0,0003 |
0,02 + 0,0001 |
0,02 + 0,0001 |
0,02 + 0,0001 |
Центрирование и наклон стола |
ручное |
ручное |
ручное / автомат |
автомат |
Диаметр стола (мм) |
160 |
160 |
285 |
285 |
Допускаемая нагрузка стола в центре (кг) |
20 |
20 |
60 |
40 |
Частота вращения стола (об/мин) |
5 |
1 до 15 |
0,5 до 15 |
0,5 до 10 |
Вертикальное перемещение, ось Z |
300 |
250 |
350/500 |
900 |
Отклонение прямолинейности на 100 мм хода (мкм)** |
- |
0,15 |
0,15 |
0,15 |
Основные | |
---|---|
Производитель | Mahr |
Страна производитель | Германия |
- Цена: Цену уточняйте
