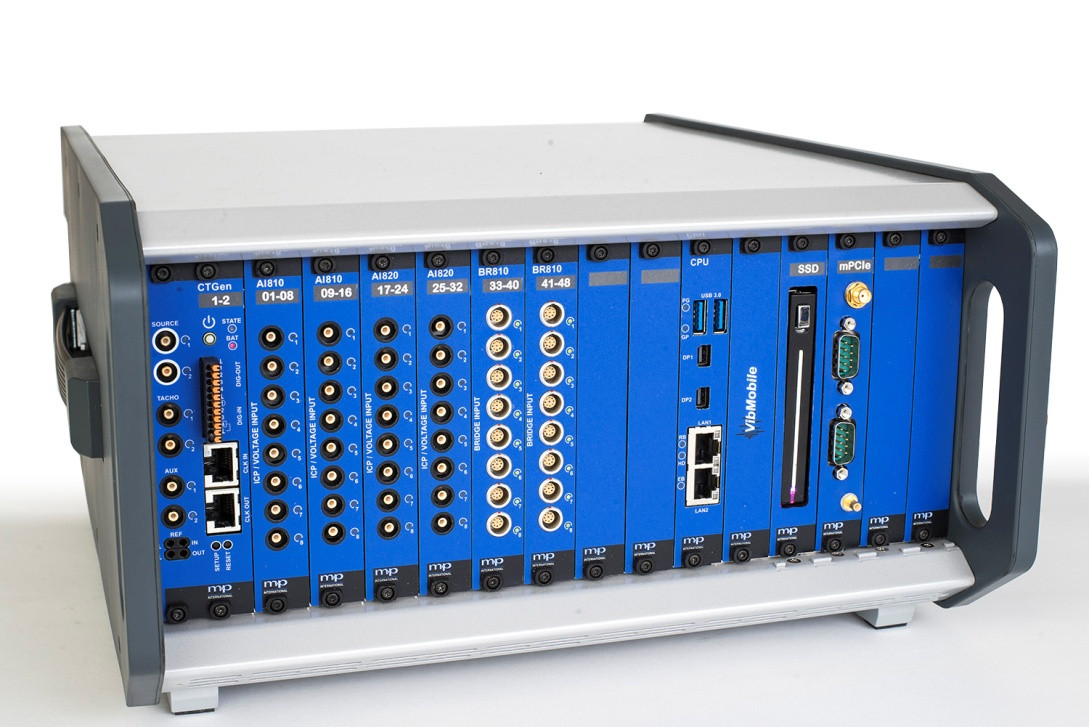

Мобильный многоканальный интерфейс
Система m+p VibMobile была разработана для решения задач в области многоканальных измерений шума и вибрации, а также анализа динамических сигналов в задачах с высокими требованиями к сбору и мониторингу данных. Источник питания переменного и постоянного тока, работающий в широком диапазоне, а также опциональное питание от батареи делают данную систему идеальной для применения в полевых условиях, автотранспортных средствах и лабораториях. m+p VibMobile удовлетворяет критерии надежности и плотности каналов, необходимых для оптимальной производительности тестирования и измерений.
Платы цифрового и аналогового ввода/вывода и согласование сигналов
Для решения задач по измерению шума, вибрации и плавности движения транспортных средств мы предлагаем два восьмиканальных сигма-дельта АЦП, с частотой дискретизации 102.4 либо 204.8 кГц, конфигурируемые архитектуру входа и усиление, а также несколько вариантов синхронизации и триггеров.
Платы CompactPCI®
m+p VibMobile охватывает многочисленные повседневные задачи по сбору данных и динамическому тестированию. Для обеспечения соответствия особым требованиям m+p VibMobile имеет четыре слота стандартной последовательной шины CompactPCI®, которые поддерживают любое оборудование сторонних производителей, включая устройства регистрации нестационарных процессов, приемники GPS, последовательные интерфейсы RS-232 или RS-485, Fieldbus, CANbus, интерфейсы временных протоколов IRIG или ARINC, а также дисковые модули с терабайтами пространства для хранения данных.
Технические характеристики многоканального мобильного интерфейса m+p VibMobile
- Портативная система для полевого и лабораторного анализа;
- Идеально подходит для задач многоканального сбора данных (до 64 каналов ввода/вывода на один основной модуль);
- Опциональное питание от батареи, прочный корпус, бесшумная работа;
- 2-канальный источник, 2-канальный тахометр, 4/4-канальный цифровой ввод-вывод в базовой системе;
- Встроенный процессор Intel i7, 2,4 ГГц, 8 ГБ оперативной памяти, 2 x GBit Ethernet, до 2 встроенных SSD-дисков, Windows 7, порты подключения монитора, мыши, клавиатуры;
- 8 канальный модуль мостовых измерений;
- Может применяться как автономная система (программное обеспечение устанавливается на встроенный в систему SSD) либо в качестве интерфейса с дистанционным управлением от ПК через интерфейс Ethernet;
- Поддержка нескольких шасси, объединенных в общую систему. Синхронизация сбора данных через входные/выходные порты синхронизации (расстояние между 2 шасси до 100 м) либо запуск измерений с применением протокола точного времени IEEE 1588 или сигнала PPS GPS;
- Шасси на 12 слотов, поддержка до 8 плат ввода/вывода m+p, а также до 4 плат промышленного стандарта последовательной шины CompactPCI® обеспечивает практически неограниченный выбор аналоговых и цифровых входов/выходов, коммуникационных интерфейсов и устройств хранения данных;
- Паронепроницаемый корпус ZARGES для испытаний при очень высоких ударных и вибрационных нагрузках;
- Транспортировочный ящик Explorer для шасси m+p VibMobile и ноутбука.
Платы последовательной шины CompactPCI®
m+p VibMobile рассчитан на размещение плат последовательной шины CompactPCI® формата 4HP/3U. Пользователь может установить любое оборудование в четыре слота для плат CompactPCI®. Это позволяет сформировать решение, которое будет точно соответствовать специальным требованиям. m+p VibMobile поддерживает многочисленные платы сторонних производителей, включая CANbus, GPS-приемники, интерфейсы протокола IRIG или ARINC, последовательные интерфейсы RS-232 и RS-485, фиксированные или съемные дисковые модули с терабайтами емкости. Для высокоскоростной записи переходных процессов в слоты последовательной шины CompactPCI® может быть установлено до трех 12-канальных аналого-цифровых преобразователей XMC-модулей. Они обеспечивают скорость дискретизации до 10 Мвыб/с на канал и синхронизируются модулем генерации тактовых импульсов XMC.
- 2-портовая CANbus для высокоскоростной передачи со скоростью до 1 Мбит/с;
- GPS-приемник, включая активную антенну и сигнал PPS;
- Интерфейсы протоколов времени IRIG и ARINC;
- Последовательные интерфейсы RS-232 и RS-485;
- Модули фиксированных или съемных дисков для хранения информации;
- До 36 каналов высокоскоростной регистрации переходных процессов.
Области применения
- Многоканальное тестирование на шум и вибрацию;
- Динамические измерения;
- Измерение деформаций;
- Структурное тестирование, модальный анализ, ударные испытания;
- Сбор данных и мониторинг условий;
- Эксплуатационные и функциональные испытания;
- Ультразвуковые измерения;
- Испытания автотранспортных средств на ударную прочность при столкновении с препятствием;
- Анализ высокочастотных событий (например, взрывного импульса).
Основные | |
---|---|
Производитель | m+p international |
Страна производитель | США |
- Цена: Цену уточняйте
