Описание:
Ревизионные и интенсивные измерения. Данная система состоит из многофункционального преобразователя MoData2 в которую встроен компьютер, система автономного питания, кабеля, пакет компьютерных программ. Cистема идеально подходит для сбора данных в полевых условиях и переносе их в компьютер для дальнейшей обработки и хранения данных.

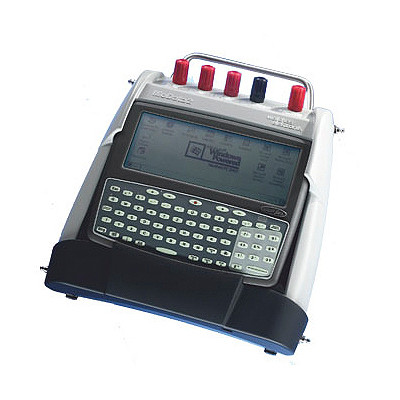

Система контроля катодной защиты MoData 2 одна заменяет все приборы, обычно применяемые при контроле катодной защиты, совмещая:
- мультиметр для измерения тока, сопротивления, постоянного и переменного напряжения;
- обнаружение дефектов изоляции подземн. трубопроводов;
- выбор времени переключения;
- авто/ручную синхронизацию времени;
- сообщение о необходимости зарядки аккумуляторов;
- возможность подключения GPS-приемника.
Система MoData 2 позволяет производить интенсивные измерения четырьмя различными методами:
- двухэлектродный метод: измеряется потенциал включения/выключения при подключении к измерительным контактам КИП, а также воронка напряжений включения/выключения в каждой точке, с шагом 5-10 м при удалении перпендикулярно оси трубопровода.
- трехэлектродный метод: одновременное измерение потенциала и двух значений воронки напряжения симметрично оси трубопровода, слева и справа, с расчетом потенциала без омической составляющей («IR-потенциал») по методу экстраполяции;
- метод сложения: путем простого измерения падения напряжений вдоль трубопровода позволяет рассчитать потенциал и воронку напряжения в каждой точке объекта;
- метод интенсивного определения участков дефектов изоляции (IFO-метод): измеряются падения напряжений включения/выключения вдоль трубопровода с помощью измерительных электродов, с шагом 5-10 м. Увеличение разности напряжений с последующим изменением ее знака сигнализирует о возможном дефекте изоляции на данном участке. Применяется на новых трубопроводах с хорошей изоляцией. Контроль потенциалов при этом методе не производится.
Технические характеристики:
MoData2 |
Компьютер Itronix fex21 |
||
Материал корпуса |
пластик |
Корпус |
Ударостойкий пластик |
Габариты |
290 x 260 x 70 мм (ДxШxВ) |
Габариты |
190 x 155 x 37 мм (ДxШxВ) |
Вес |
2,25 кг (включая MoData2-компьютер)7,80 кг (в комплекте с чемоданом) |
Вес |
800 г |
Степень защиты |
IP 65 |
||
Дисплей |
6.5″, 16 ступеней, с подсветкой640 x 240 пунктов, Touch-Screen |
||
Порт |
2 x 9 полюсов последовательный, (1 x 9 полюсовдля перекачки данных на ПК или для GPS-приёмника)12 V клемма для зарядки (с гальванической развязкой)Вход подключения кабеля синхронизации или реле |
Клавиатура |
Светящаяся, мембранная |
Операционная система |
Windows CE Handheld PC 2000 (немецкая или английская версия) |
||
Процессор |
Toshiba 129 M |
||
Память |
32МВ |
||
ПЗУ |
32МВ |
||
Питание |
Литиевый аккумулятор, примерно 10 час. работы |
||
Питание |
Свинцовый аккумулятор 6 V/1.3 Aч (прим.,10ч работы) |
||
Комплектность |
MoData2, включая Handheld PC Itronix fex 21 Штифт для управления с дисплея Внешнее зарядное устройство 230 В Кабель синхронизацииТрансфер-кабельИнструкция по эксплуатации |
Диапазон рабочих температур |
-10 С до 50 С |
Дополнительное оснащение |
Компактная CF-карта 128 МВ (встраиваемая) |
||
Принадлежности |
Чемодан для переноски |
Измерения DC напряжения |
3 канала одновременно |
Входное сопротивление |
>10M Ω |
Предел измерений |
Разрешающая способность |
±1 V |
0,1 mV |
±10 V |
1,0 mV |
±100 V |
10 mV |
Уровень подавления помех |
|
16,6Гц /60dB (фактор 1.000) |
|
50,0Гц/100dB (фактор 100.000) |
|
Измерения АC напряжения |
|
Входное сопротивление |
>10M Ω |
Предел измерений |
Разрешающая способность |
1V эффект. |
0,2 mV |
10V эффект. |
2,0 mV |
200V эффект. |
50 mV |
Диапазон частот |
15Гц – 500 Гц |
Измерения сопротивления |
метод Веннера, 2х- или 4х-полюсный |
Предел измерений |
Разрешающая способность |
200 Ω |
0,01 Ω |
20 КΩ |
1 Ω |
800 К Ω |
100 Ω |
Частота |
128 Гц |
Измерения в микровольтовом диапазоне |
3 канала одновременно |
||
Входное сопротивление |
>10M Ω |
||
Предел измерений |
Разрешающая способность |
||
±50 V |
1 μV |
||
Уровень подавления помех |
|||
16,6Гц /60dB (фактор 1.000) |
|||
50,0Гц/100dB (фактор 100.000) |
|||
Автоматическая калибровка нуля перед каждым измерением |
|||
Частые (Hight-speed) измерения |
|||
Частота изиерений 1 ms |
|||
Входное сопротивление |
>1M Ω |
||
Предел измерений |
Разрешающая способность |
||
±1V |
1,0 mV |
||
± 10V |
5,0 mV |
||
±100V |
50 mV |
||
Возможно представление в виде осциллограммы |
|||
Измерения тока |
через встроенный предохранитель | ||
Предел измерений |
Встроенный Шунт |
Разрешающая способность |
Падение напряжения |
10 mA |
10 Ω |
1 μA |
Max. 100 mV |
100 mA |
3 Ω |
10 μ A |
Max. 300 mV |
30 A* |
0,01 Ω |
1 mA |
Max. 300 mV |
*через дополнительно встроенный вход измерения тока |
Основные | |
---|---|
Производитель | KOWOTEST |
Страна производитель | Германия |
- Цена: Цену уточняйте
