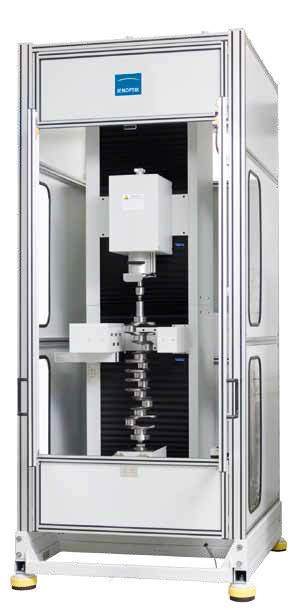

Измерительная станция JENOPTIK Hommel-Etamic Opticline AMV/WMS
- Под заказ
Отправка с 31 мая 2025Цену уточняйте
Описание:
Hommel-Etamic Opticline AMV и WMS от JENOPTIK - бесконтактные измерительные станции, созданные для быстрого и точного измерения крупногабаритных и тяжелых тел вращения до 230 мм диаметром и длиной до 1000 мм.
Автоматические системы измерения Hommel-Etamic Opticline AMV/WMS JENOPTIK были разработаны специально для использования в автоматизированных производственных линиях. Они могут быть легко интегрированы в автоматизированный производственный процесс с помощью интеллектуального аппаратного и программного обеспечения.
Подготовка к измерению и управление очень простые. Объект помещается в станцию и сканируется оптической системой. Настройка параметров сканирования происходит автоматически в течение нескольких минут, затем однотипные детали измеряются оптико-электронным способом по теневому контуру по одной программе. Благодаря высокому разрешению системы быстро и точно происходит оценка контура объекта. При динамических измерениях деталь вращается, а станция сканирует данные внешнего контура. Вывод результатов измерения осуществляется за несколько секунд. Загрузка в систему осуществляюется при необходимости с помощью манипулятора, портального загрузчика или робота.
Обе серии Opticline AMV и WMS используются в сочетании с программным обеспечением Turbo Optic 3.
Особенности и преимущества измерительных станций серии Hommel-Etamic Opticline AMV/WMS JENOPTIK
- Интуитивно понятное руководство пользователя;
- Простота создания программы измерений;
- Четкое отображение результатов;
- Хранение и управление результатами измерений;
- Анализирующее устройство для отслеживания результатов;
- Сертифицированный Q-DAS интерфейс;
- Программные интерфейсы CSV, Sesame, Sumeq, Lighthouse;
- Подключение дополнительных внешних калибровочных компонентов;
- Простота регистрации индивидуальных измерений в журнале;
- Графическое представление результатов измерений;
- Встроенные схемы прогона в зависимости от требований заказчика.
Варианты применения:
|
|
Opticline WMS2548 Размеры объектов до: D = 480 мм, L = 2500 мм Возможность применения: валы авиационных двигателей |
|
|
Opticline AMV923H С коленчатым валом, для последовательного измерения при заключительной обработке |
|
|
Opticline AMV923V, С коленчатым валом, загрузка роботом |
| Основные | |
|---|---|
| Производитель | Jenoptik |
| Страна производитель | Германия |
