Описание:

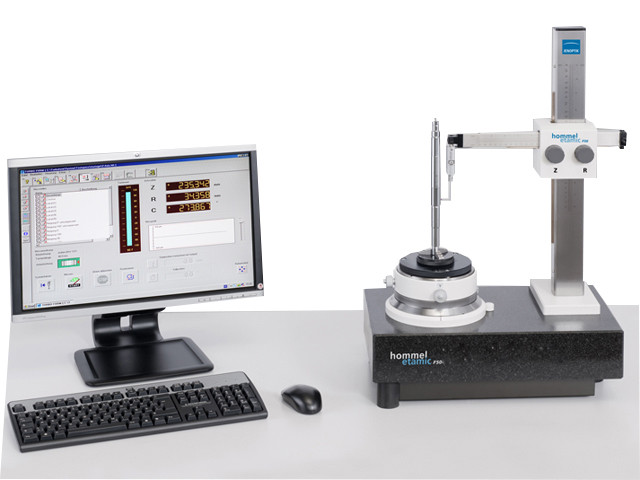

Hommel-Etamic F50 JENOPTIK — прибор, предназначенный для решения задач измерений отклонений от круглости тел вращения и обеспечивающий высокоточные результаты. Прибор укомплектован высокоточным поворотным столом на пневмоподшипниках, вертикальной моторизованной колонной и горизонтальной осью с ручным перемещением. Выравнивание положения измеряемого объекта на столе происходит в полуавтоматическом режиме.
Особенности и преимущества кругломера Hommel-Etamic F50 JENOPTIK
- Универсальная измерительная система с широкими возможностями оценки круглости форм;
- Быстрые и эффективные измерения;
- Простота управления прибором;
- Индивидуальная конфигурация интерфейса под конкретные задачи пользователя;
- Расчет отклонения формы и позиционирования согласно существующим стандартам;
- Неограниченное количество сохраненных протоколов и программ измерения;
- Долговечность и надежность работы за счет использования пневмоподшипников;
- Программные подсказки для облегчения ручного центрирования и выравнивания;
- Возможность ручного перемещения горизонтальной оси Z и вертикальной колонны;
- Высокоточный поворотный стол диаметром 150 мм;
- Легкость позиционирования щупа, благодаря поворотному датчику FS1;
- Измерительный щуп с регулировкой усилия измерения и большим измерительным диапазоном;
- Плавная регулировка скорости измерения;
- Интуитивно понятное, уникальное ПО TURBO FORM;
- Пользовательский интерфейс со всеми ключевыми функциями в одном окне;
- Печать отчетов результатов измерений.
Технические характеристики:
Диапазон измерений |
|
Расстояние между осями C/Z мм |
220 |
Макс. диам. объекта измерения мм |
300 |
Макс. высота объекта измерения мм |
300 |
Макс. нагрузка кг |
25 |
Ось вращения (ось С) |
|
Диаметр стола мм |
150 |
Выравнивание объекта измерения |
полуавтоматическое |
Отклонение от круглости мкм |
0.05 |
+мкм/мм измеряемая высота |
0.0005 |
Осевое биение мкм |
0.04 |
+мкм/мм радиус |
0.0005 |
Диапазон выравнивания мм |
+/-2 |
Диапазон наклона ° |
+/-0.6 |
Число оборотов об/мин |
1-10 |
Подшипники |
воздушные |
Вертикальная ось (ось Z) |
|
Путь перемещения мм |
300 |
Горизонтальная ось (ось R) |
|
Путь перемещения мм |
170 |
Размеры / Вес |
|
Длина мм |
475 |
Ширина мм |
285 |
Высота мм |
600 |
Вес (ок.) кг |
80 |
Условия обеспечения метрологической точности измерения |
|
Температура в месте установки ºС |
20 ± 1 |
Временной градиент температуры К/ч |
2 |
Относительная влажность |
70 |
Температура измеряемого изделия ºС |
20 ± 1 |
Дополнительные требования |
|
Рабочее давление сжатого воздуха бар |
5.0 |
Расход сжатого воздуха л/мин |
30-50 |
Остаточное содержание масла: мкм |
<0,01 |
Остаточное содержание воды: г/м3 |
6 |
Максимальный размер твердых частиц: мкм |
<0,1 |
Рабочая температура ºС |
+15 … +35 |
Температура хранения ºС |
+2 … +40 |
Электропитание В |
115/230 ±10% |
Все точностные характеристики даны в соответствии с DIN 1101.Измеряемое отклонение от круглости при фильтре 0-15 S/r; 6 обор./мин; LSC. Измеряемое отклонение от прямолинейности при отсечке шага 2,5мм; 100мм/мин; LSS. * — значение макс. отклонения для референсной окружности LSCI, фильтре 0-15 S/r; 6 обор./мин |
Стандартный комплект поставки кругломера Hommel-Etamic F50 JENOPTIK
- Высокоточный поворотный стол на пневмоподшипниках, с ручной центровкой и выравниванием;
- Вертикальная ось Z с ручным перемещением, диапазон перемещения — 450мм;
- Горизонтальная ось Z с ручным перемещением, диапазон перемещения — 160мм;
- Щуп FT1 с диапазоном измерения ±1000 мкм;
- Модуль подготовки воздуха, состоящий из мембранного осушителя, микрофильтра частиц и редуктора;
- Вычислительная станция на основе ПК с Windows7;
- 22″ TFT монитор, принтер, “мышь”, коврик, сетевая карта, привод DVD-R;
- Программное обеспечение TURBO FORM для Windows на русском языке;
- Калибровочный сертификат производителя;
- Инструкция пользователя;
- Обучение персонала заказчика.
Основные | |
---|---|
Производитель | Jenoptik |
Страна производитель | Германия |
- Цена: Цену уточняйте
