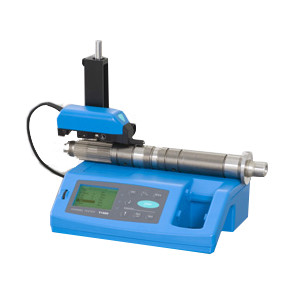

Профилометр JENOPTIK Hommel-Etamic T1000 Basic
- Под заказ
Отправка с 23 февраля 2025Цену уточняйте
Описание:
Hommel-Etamic T1000 Basic JENOPTIK — компактный переносимый прибор с графическим дисплеем и приводом LV16, созданный специально для работы в цеховых условиях и предназначенный для проведения измерения параметров шероховатости в соответствии с основными стандартами.
Hommel-Etamic T1000 Basic JENOPTIK в эргономичном по форме корпусе с графическим дисплеем и прочной мембранной клавиатурой может быть использован в качестве полноcтью мобильной или стационарной измерительной станции. На дисплее отражаются результаты измерений и данные введенных значений. Укладка механизма подачи LV16 одновременно является рукояткой для переноски.
Профилометр T1000 Basic имеет встроенный принтер, позволяющий получить отчет обо всех измерениях в буквенно-цифровом и графическом виде. Данный отчет является свидетельством о качестве поверхности и поэтому важен как для контроля и поддержания качества.
Особенности и преимущества профилометра Hommel-Etamic T1000 Basic JENOPTIK
- Компактный и эргономичный корпус прибора;
- Мобильность применения;
- Не требуется специального обучения для управления прибором;
- Простота выполнения измерений;
- Проведение измерений всех основных параметров шероховатости (более 40 измеряемых параметров);
- Интегрируемая измерительная стойка SH100 (опционально);
- Отсутствует необходимость в калибровке;
- Отображение на дисплее допусков для всех измеряемых параметров, условий измерения и профилей поверхности;
- Большой объем памяти: 5 программ измерений, запись измеренных значений до 200 профилей и 999 измерений;
- Светодиодная индикация допуска;
- Измерения в поперечном направлении — поворот щупа привода LV16 на ±90º;
- ПО Turbo DataWin (опционально);
- Встроенный принтер.
Технические характеристики:
|
Прибор для контроля шероховатости |
Hommel tester T1000 basic |
|
Код заказа |
Арт.-№ 240850 |
|
Дисплей |
Подсвеченный графический дисплей, 240 x 160 точек |
|
Питание |
Ni-металлгидридный аккумулятор |
| Блок питания |
Сетевой блок питания 24В/2,5A; автоматическое переключение 90-240В |
|
Емкость аккумулятора |
Около 1000 измерений |
|
Рабочая температура |
0-50°C, макс. 85% относит. влажн. |
|
Интерфейсы |
V24/RS232 и IRDA (инфракрасный) |
|
Память для хранения данных |
200 профилей / 999 измерений |
|
Программы измерения |
5 программ измерения |
|
Габариты Ш x Г x В [мм] |
253 x 193 x 80 |
|
Вес [г] |
1600 |
|
Способ измерения |
опорный щуп |
|
Общее отклонение lt. DIN 4772 |
Класс 1 |
|
Диапазоны измерения /разрешение |
± 80 μм / 0,01 μм |
|
Регулировка прибора |
Автоматическая или ручная |
|
Фильтр DIN EN ISO 11562, часть 1 (50% Гаусс) DIN EN ISO 13565-1 |
Гауссов фильтр (M1) цифровой фильтр [мм] ➜ 0,025 / 0,08 / 0,8 / 2,8 / 8 Двойной гауссов (M2) параметр Rk |
|
Длина трассирования Lt [мм] DIN EN ISO 4288 / DIN EN ISO 12085 (MOTIF) |
0,48 / 1,5 / 4,8 / 15 / макс. 16 |
|
Длина оценки ln DIN EN ISO 4287 |
0,4 / 1,25 / 4,0 / 12,5 |
|
Отдельных отрезков lr,lw, lp по DIN EN ISO 4287 |
1 — 5 — по выбору |
|
Скорость щупа [мм/с] |
0,15 / 0,5 / 1,0 |
|
Отсечка шага λ [мм] |
0,08 / 0,25 / 0,8 / 2,5 / 8,0 |
|
Полосовой фильтр Lc/Ls DIN EN ISO 3274 |
100 / 300 |
|
Параметры шероховатости |
|
|
DIN EN ISO 4287 |
Ra, Rz (Rz4, Rz3, Rz2, Rz1), Rmax, Rt, Rq, RPc, RSm, Rmr©, Rp, Rpm, R3z, Rz-ISO |
|
Основные параметры шероховатости DIN EN ISO 13565 |
Rk, Rpk, Rvk, Mr1, Mr2 |
|
MOTIF-параметры DIN EN ISO 12085 |
R, Rx, AR, P δc (CR, CL, CF) |
|
Параметры шероховатости JIS — B 0601 |
Rz-JIS, Rmax-JIS |
|
Статистика |
999 измерений, диапазон, Xпопереч, Max., Min., стандартное отклонение |
|
Система единиц |
μм / μдюйм (переключается) |
|
Механизм линейной подачи |
LV 16 |
|
Применяемый щуп |
опорный |
|
Длина трассирования [мм] |
16 |
|
Направление измерения |
продольное, поперечное измерение |
|
Габариты Д x Ш x В [мм] |
134 x45 x 47 |
|
Вес [г] |
250 |
|
Орган управления |
Встроенная кнопка Start |
|
Контактный щуп |
T1E |
|
Диапазон измерения [μм] |
80 |
|
Алмазное острие щупа |
5μм, 90° |
|
Радиус опоры |
продольн. 30мм, / поперечн. 1,9мм |
|
Мин. диаметр измеряемых отверстий |
4мм / глубина 20мм |
|
Габариты диам. / длин.[мм] |
диам.=10 / длин.=80 |
|
Вес [г] |
12 |
Стандартная комплектация профилометра Hommel-Etamic T1000 Basic JENOPTIK
- Hommel-Etamic T1000;
- устройство подачи LV 16, длина трассирования 16мм;
- соединительный кабель;
- щуп Т1Е, диапазон измерения 80мкм;
- сетевое зарядное устройство 110-230В;
- пластиковый футляр;
- 2 рулона бумаги для встроенного принтера;
- инструкция по эксплуатации;
- сертификат калибровки производителя.
| Основные | |
|---|---|
| Производитель | Jenoptik |
| Страна производитель | Германия |
- Цена: Цену уточняйте
