Сервогидравлические испытательные вибрационные установки представляют собой гидравлические устройства. Применение гидравлики дает значительное преимущество данного типа оборудования по сравнению с другими аналогичными устройствами при испытаниях образцов с большими массами в низком диапазоне частот. За счет высокой выталкивающей силы эти вибростенды предназначены для проведения виброиспытаний крупногабаритных изделий с диапазоном частот от 1 до 500 Гц. Никакой другой тип вибрационных установок не способен обеспечить вибрационное воздействие на столь низких частотах.
Принцип работы установки состоит в следующем. Подвижная часть актюатора оснащена сервоклапаном, который регулирует давление и требуемый расход рабочей жидкости гидросистемы пропорционально подаваемому от системы управления электрическому сигналу. Блок подготовки рабочей жидкости реализует удаленный контроль и управление сервоприводом. В зависимости от значений указанных параметров, обеспечивается частота и амплитуда перемещений вибростола, на который крепится испытуемое изделие. Актюатор и другие узлы установки базируются на опорной плите, которая крепится на пневмоопоры, что обеспечивает хороший виброизолирующий эффект и снижает колебания, передаваемые на пол. Применение гидроаккумуляторов обеспечивает надежность и плавность подачи гидравлической жидкости в актюатор.
Установка имеет дополнительные демпфирующие опоры, которые поглощают перегрузки до 1g и обезвешивают испытуемое изделие. Благодаря такой конструкции усилие актюатора затрачивается на приложение вибрационного воздействия к изделию и повышает его грузоподъемность.
Для управления вибрационным воздействием виброустановка оснащается контроллером Vibration Research, внесенным в Федеральный информационный фонд по обеспечению единства измерений. В стандартной конфигурации предусмотрены два канала управления: один управляющий и один проверочный. В зависимости от требований к проводимым испытаниям доступны 2, 4, 8 или 16 канальное исполнение, что позволяет увеличить количество проверочных точек на крепежном приспособлении и испытуемом изделии. При стандартной поставке контроллер воспроизводит 2 профиля вибрации: синусоидальные колебания и широкополосное случайное воздействие. Дополнительные профили вибрации доступны опционально и подбираются в зависимости от требований при проведении конкретных испытаний.
![]() |

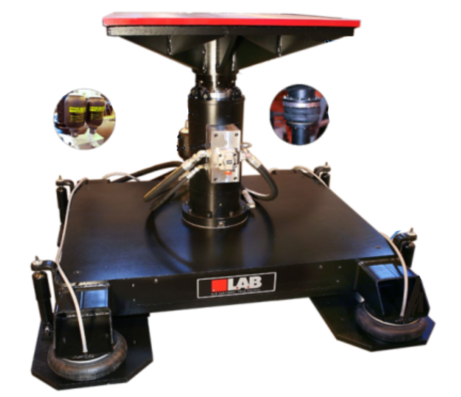

Стол с повышенными эксплуатационными характеристиками
|
![]() |
Актюатор c гидростатическими подшипниками
|
![]() |
Опорная плита
|
![]() |
Сервоклапан
|
![]() |
Блок подготовки рабочей жидкости
|
Типоразмеры сервогидравлических вибростендов
Модель |
Направление вибрации |
Габаритные размеры стола |
Максимальная масса изделий |
HV-24 |
Вертикальное воздействие |
610×610 |
2 268 кг |
HV-36 |
914×914 |
||
HV-48 |
1200×1200 |
||
HV-60 |
1500×1500 |
||
HV-72 |
1800×1800 |
||
HV-84 |
2100×2100 |
||
HV-88 |
2200×1500 |
||
HV-160 |
4000×2300 |
||
HVH-39 |
Горизонтальное воздействие |
1000×1000 |
|
HVH-60 |
1500×1500 |
Основные | |
---|---|
Производитель | L.A.B. Equipment |
Страна производитель | США |
- Цена: Цену уточняйте
