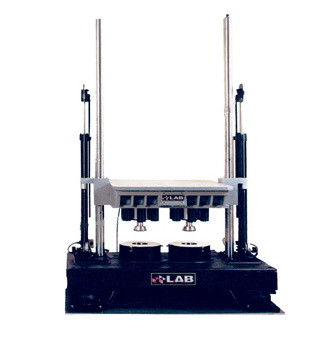

Сервогидравлические ударные стенды серии AS предназначены для проведения испытаний изделий на ударное воздействие.
Cтенды полностью автоматизированы, позволяют проводить испытания образцов на любые виды ударного профиля. ПО AutoShock II дает возможность анализировать полученные данные испытаний, оптимизируя и улучшая шаг за шагом качество выпускаемых изделий.
Принцип действия ударного стенда — свободное падение образца. Закрепленный на монтажном столе образец поднимается вверх по направляющим колоннам при помощи подъемных гидроцилиндров с использованием гидравлического блока управления.
Направляющие колонны хромированы, обеспечивают плавное движение монтажного стола с минимальным трением.
Оснащение сухим азотом узла торможения реализует мгновенный останов монтажного стола, предотвращая нежелательные отскоки и, как следствие, возникновение вторичных ударных импульсов.
Форма воздействия ударного импульса определяется специальным блоком формообразователей.
В зависимости от конструкции формообразователей получают ударные импульсы следующего профиля:
- полусинус;
- пилообразный импульс;
- прямоугольный импульс.
Длительность ударного импульса измеряется следующим образом:
- для полусинуса по оси абсцисс на величине 10 % от пикового ускорения;
- для пилообразного импульса по оси абсцисс на величине нулевого ускорения;
- для прямоугольного импульса по оси абсцисс на величине 90 % от пикового ускорения.
Управление параметрами испытаний реализуется при помощи ПО AutoShock II. ПО обеспечивает следующие функции:
- мониторинг системы торможения;
- мониторинг положения монтажного стола, наличие ограничителей;
- задание последовательности и количества ударов;
- обеспечение звуковых и визуальных индикаторов оповещения при возникновении аварийных ситуаций.
Технические характеристики:
Модель |
AS II.24 |
AS II.36 |
AS II.48 |
AS II.60 |
Габаритные размеры стола, мм |
600×600 |
910×910 |
1220×1220 |
1520×1520 |
Масса сейсмической базы, кг |
2000 |
2704 |
4932 |
7273 |
Масса стола, кг |
114 |
264 |
527 |
791 |
Общая масса установки, кг |
2341 |
3211 |
5766 |
8375 |
Номинальная масса образца, кг |
90 |
140 |
270 |
400 |
Минимальная длительность импульса, мс |
1,0 |
2,0 |
3,0 |
3,0 |
Максимальное ускорение, g |
600 |
600 |
600 |
500 |
Программаторы импульса, кол-во |
1 |
2 |
4 |
6 |
Основные | |
---|---|
Производитель | L.A.B. Equipment |
Страна производитель | США |
- Цена: Цену уточняйте
