Mitutoyo серия 363

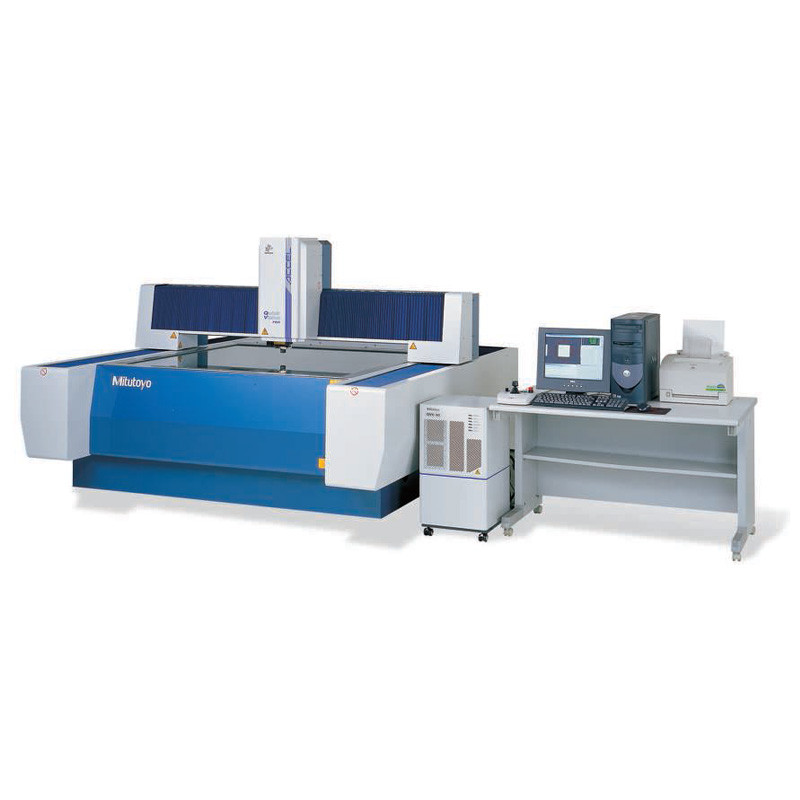

Эта видеоизмерительная машина с ЧПУ имеет конструкцию с подвижным порталом.
ВИМ Quick Vision ACCEL обладает следующими преимуществами:
- Структура типа движущийся портал имеет фиксированную платформу. Это способствует более упрощенной конструкции крепления детали, что приводит к значительному снижению трудозатрат, необходимых для изготовления оснастки.
- Комплектация включает в себя машинный стенд.
- Возможность оценки 3D топографии с опцией PFF.
- Заводские опции: лазерный автофокус (LAF), контактный щуп (TP).
Спецификация
| Разрешение | 0,1 мкм |
| Высокочувствительная CCD камера | Модели PRO: черно-белая Модели PRO3: цветная |
| Контурная подсветка | Модели PRO: светодиодная, белая Модели PRO3: светодиодная, белая |
| Коаксиальная подсветка | Модели PRO: светодиодная, белая Модели PRO3: светодиодная, белая |
| 4-секционная светодиодная подсветка | Модели PRO: светодиодная, белая Модели PRO3: светодиодная, белая |
| Система изменения увеличения | Программируемая моторизованная револьверная головка 1X; 2X; 6X |
| Дополнительные технические характеристики | |
| Заводская опция | - Контактный датчик (TP) Серия 364 - Лазерный автофокус (LAF) |
| Дополнительные объективы | |
| Модель PRO | QV ACCEL 808 PRO | QV ACCEL 1010 PRO | QV ACCEL 1212 PRO | QV ACCEL 1517 PRO3 |
| № | 363-315Y | 363-335Y | 363-355Y | 363-375Y |
| Модель PRO3 | QV ACCEL 808 PRO3 | QV ACCEL 1010 PRO3 | QV ACCEL 1212 PRO3 | QV ACCEL 1517 PRO3 |
| № | 363-316Y | 363-336Y | 363-356Y | 363-376Y |
| Диапазон (оси X-, Y-, Z-) при видео-измерении |
800 x 800 x 150 мм | 1000 x 1000 x 150 мм | 1250 x 1250 x 100 мм | 1500 x 1750 x 100 мм |
| Макс. скорость перемещения оси X, Y, мм/с |
400 | 400 | 300 | 300 |
| Погрешность E1(x,y) (3) | (1,5+0,3L/100) мкм | (1,5+0,3L/100) мкм | (2,2+0,3L/100) мкм | (2,2+ 0,3L/100) мкм |
| Размер предметного стекла [мм] |
883 x 958 | 1186 x 1186 мм | 1440 x 1440 мм | 1714 x 1968 мм |
| Макс. нагрузка на стол кг | 10 | 30 | 30 | 30 |
| Масса кг | 2 570 | 2 950 | 3 600 | 4 500 |
(3) В соответствии с методом контроля Митутойо L = измеренная длина (мм)
| Основные | |
|---|---|
| Производитель | Mitutoyo |
| Страна производитель | Япония |
