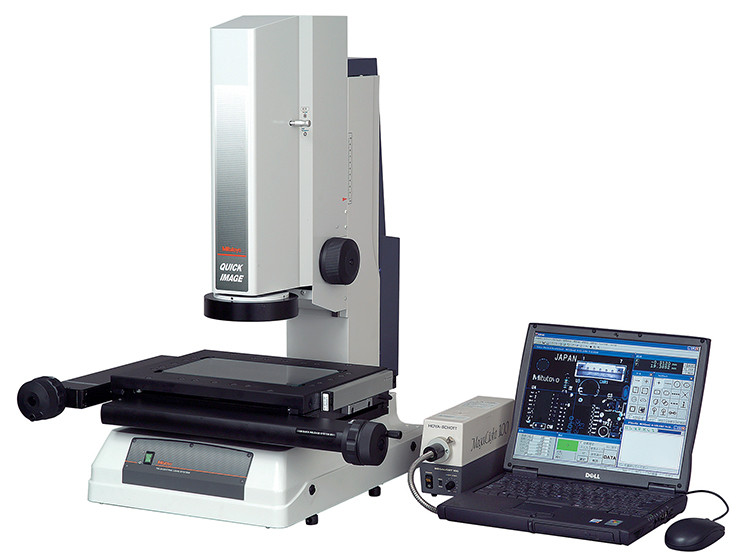

Mitutoyo серия 361
Эта 2D видеоизмерительная машина представляет Вам новую концепцию в двухкоординатных измерительных системах. Она обладает несколькими уникальными функциями для увеличения эффективности Ваших измерений, включая:
- Большая глубина резкости и широкое поле обзора.
- Двойная телецентрическая оптическая система.
- Мегапиксельная цветная CCD-камера.
- Большая секционная светодиодная кольцевая подсветка.
Спецификация
Измерительный режим | Режим высокого разрешения и нормальный режим |
Рабочее расстояние оптической системы | 90 мм |
Глубина резкости оптической системы | Режим высокого разрешения: ±0,6 мм (модели QI-A и B) Нормальный режим: ±11 мм (модели QI-A) ±1,8 мм (модели QI-B) |
Погрешность (1) | U1(x,y) = (5+8L/100) мкм L = измеряемая длина (мм) (1)Согласно методу контроля Mitutoyo |
Увеличение оптической системы | Модели QI-A: 0,2X Модели QI-B: 0,5X |
Камера CCD | 1,3 |
Подсветка | - Контурная - Коаксиальная - 4-секционная светодиодная кольцевая |
Модели QI-A
Модель | QI-A1010B | QI-A2010B | QI-A2017B | QI-A3017B | QI-A4020B |
№ | 361-822-1EU | 361-823-1EU | 361-824-1EU | 361-825-1EU | 361-826-1EU |
Диапазон перемещения по осям X- и Y- [мм] |
100 x 100 | 200 x 100 | 200 x 170 | 300 x 170 | 400 x 200 |
Диапазон перемещения по оси Z [мм] |
100 | 100 | 100 | 100 | 100 |
Размер предметного стекла [мм] |
170 x 170 | 242 x 140 | 260 x 230 | 360 x 230 | 440 x 232 |
Макс. нагрузка на стол кг | 10 | 10 | 20 | 20 | 15 |
Масса кг | 70 | 74 | 140 | 148 | 154 |
Модели QI-B
Модель | QI-B1010B | QI-B2010B | QI-B2017B | QI-B3017B | QI-B4020B |
№ | 361-832-1EU | 361-833-1EU | 361-834-1EU | 361-835-1EU | 361-836-1EU |
Диапазон перемещения по осям X- и Y- [мм] |
100 x 100 | 200 x 100 | 200 x 170 | 300 x 170 | 400 x 200 |
Диапазон перемещения по оси Z [мм] |
100 | 100 | 100 | 100 | 100 |
Размер предметного стекла [мм] |
170 x 170 | 242 x 140 | 260 x 230 | 360 x 230 | 440 x 232 |
Макс. нагрузка на стол кг | 10 | 10 | 20 | 20 | 15 |
Масса кг | 70 | 74 | 140 | 148 | 154 |
Основные | |
---|---|
Производитель | Mitutoyo |
Страна производитель | Япония |
- Цена: Цену уточняйте
