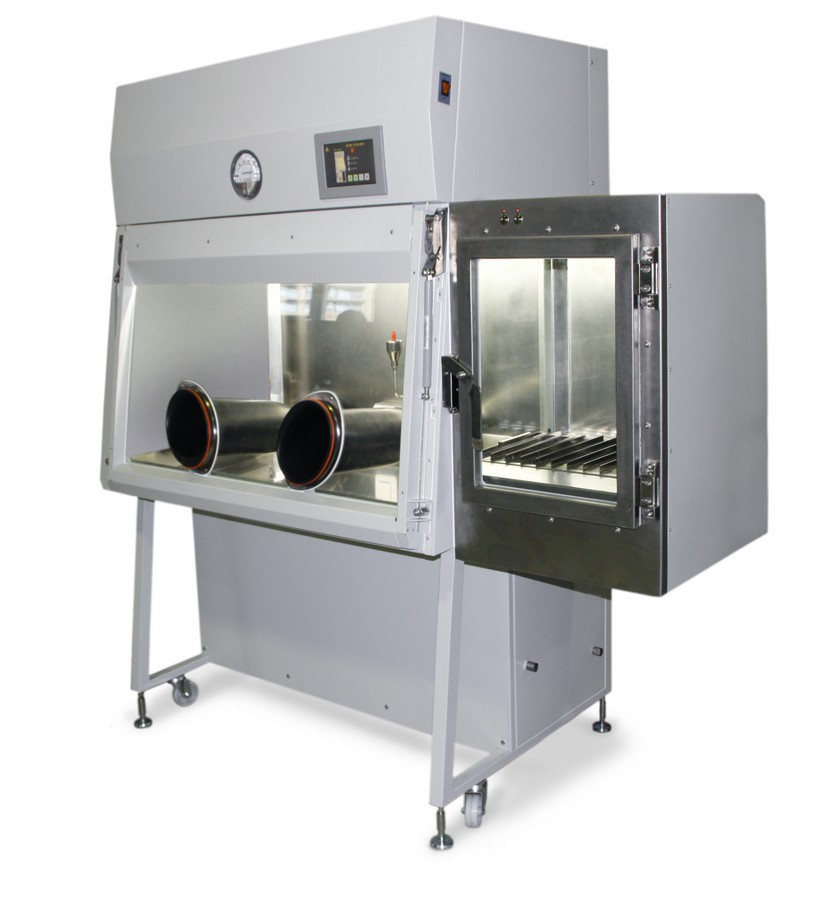

Бокс отрицательного давления Lamsystem БАВп-01-«Ламинар-С.»-1,2 «ISOLATOR»

Назначение

• Бокс предназначен для физического отделения производственного процесса от оператора
• Бокс предназначен для изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных загрязнений из одной среды в другую был сведен до минимума или исключен.
• Бокс с высокой степенью безопасности может использоваться:  для защиты процесса от риска проникновения загрязнений извне, например, от людей или для защиты операторов от риска здоровью, вызываемого патогенными продуктами, используемыми внутри него.

Стандартное исполнение перчаточного бокса:

Рабочая камера

• рабочая камера – цельносварная из нержавеющей стали;
• фронтальное окно – подъёмное, для возможности загрузки оборудования, оснащено двумя овальными перчаточными портами, материал стекол «триплекс», стойкий к обработке дезинфицирующими растворами;
• в каждом перчаточном порту установлены камерные перчатки, которые обладают высокой устойчивостью к озону, естественному старению, воздействию кислот и щелочей;
• поддон для сбора жидкости емкостью 10 л без сливной горловины в нижней части рабочей камеры;
• светодиодное освещение рабочей камеры;
• съемный блок розеток в рабочей камере бокса;
• индикатор отрицательного давления (дифференциальный манометр).

Система очистки поступающего воздуха

• очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4  и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
• очистка воздуха, удаляемого из рабочей камеры одноступенчатая: происходит через выпускной НЕРА-фильтр Н14;
• для удаления воздуха из бокса вытяжной фильтровентиляционный модуль снабжен четырьмя вентиляторами.

Передаточный шлюз

• шлюз – угловой, расположен справа от рабочей камеры;
• корпус шлюза  – из нержавеющей стали;
• две двери для передачи предметов в рабочую камеру и удаления предметов из бокса;
• двери шлюза оснащены электрическим и механическим замками;
• рукоять на внутренней и наружной дверях;
• окна в дверях шлюза из закаленного стекла;
• светодиодное освещение шлюза;
• выдвижная перфорированная столешница для облегчения загрузки предметов в рабочую камеру.

Элементы для регулировки параметров воздушного потока

• регулировочная заслонка (шибер);

Элементы для проверки целостности НЕРА-фильтра:

• для проверки целостности НЕРА-фильтров - встроенные штуцера отбора проб воздуха

Основные параметры и размеры изолятора на 2 перчаточных порта

Основные характеристики изолятора (код 360.120)

Габаритный чертеж перчаточного бокса (изолятора) с передаточным шлюзом
