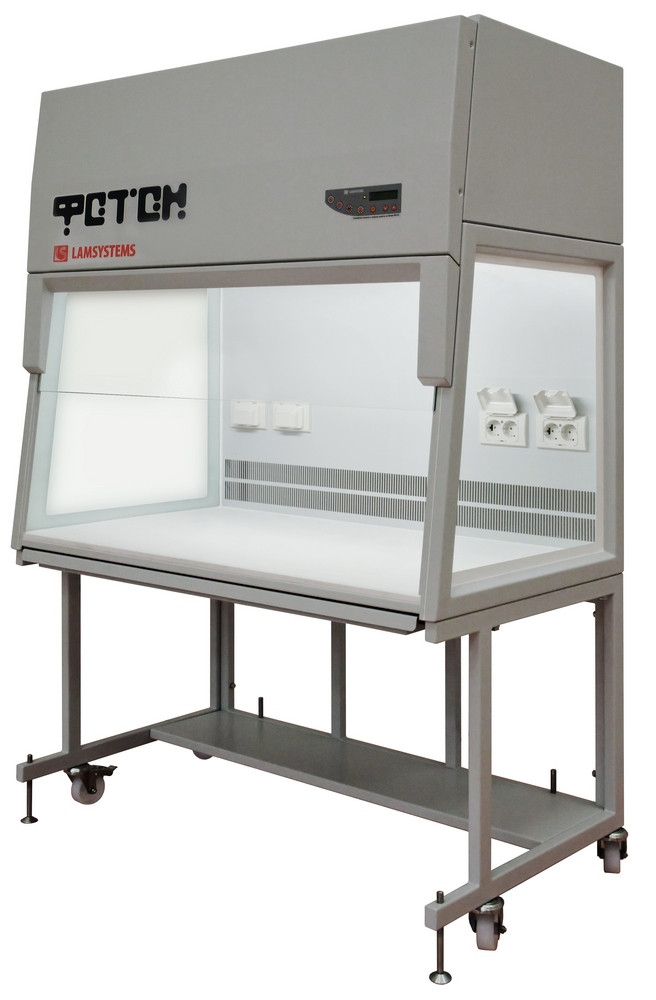

Ламинарный шкаф Lamsystems БАВнп-01-"Ламинар-С."-1,2 ФОТОН

Ламинарный шкаф Lamsystems БАВнп-01-"Ламинар-С."-1,2 ФОТОН
  • Под заказ
clockОтправка с 29 марта 2025

Цену уточняйте

+375 (29) 370-80-76

Заказ только по телефону

Ламинарный шкаф Lamsystems БАВнп-01-"Ламинар-С."-1,2 ФОТОНЛаминарный шкаф Lamsystems БАВнп-01-"Ламинар-С."-1,2 ФОТОН
Цену уточняйте
Под заказ
+375 (29) 370-80-76
Описание
Характеристики
Информация для заказа

Назначение ламинарного шкафа (бокса)

  • бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
  • бокс используется при работе с веществами, не представляющими угрозы здоровью оператора;
  • бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.





Рекомендуемая область применения :

Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.

Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.

Бокс сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью вытесняемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного воздушного потока внутри бокса.





Стандартное исполнение ламинарного шкафа (бокса)

Рабочая камера

  • лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
  • демпфер для предотвращения удара при закрытии лицевого стекла;
  • закаленные боковые стекла;
  • наклонная лицевая поверхность бокса;
  • столешница из искусственного камня Polystone;
  • освещение рабочей камеры светодиодное;
  • два основных блока розеток в рабочей камере бокса справа (подключены к питающей сети бокса);
  • ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.

Система очистки поступающего и удаляемого воздуха

  • очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
  • для подачи воздуха в бокс установлены два вентилятора.

Выдвижной ящик для инструментов

Выдвижной ящик для инструментов. Артикул 1R-D.005-12.0 Артикул 1R-D.055-12.0. Выджижной ящик для инструментов с подъемной заслонкой рабочего проема

  • в нерабочем положении находится за пределами рабочей камеры, под ее основанием.
  • У изделия артикул 1R-D.055-12.0 ящик оборудован подъемной заслонкой рабочего проема.

Элементы системы управления

  • система электроавтоматики – микропроцессорная;
  • пульт управления боксом – кнопочный с ЖК-дисплеем;
  • датчики параметров воздушных потоков;
  • индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение);
  • индивидуальный предохранитель на блоки розеток, установленные в рабочей камере;
  • кабель питания несъемный.

Элементы для проверки

  • встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.

Подставка

  • подставка – рамочная с полкой для ног;
  • для перемещения бокса на подставке предусмотрены транспортировочные колеса;
  • для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.





Основные технические характеристики ламинарного бокса
БАВнп-01-"Ламинар-С"-1,2 ФОТОН

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) согласно:
- ГОСТ Р 52249-2009
- ГОСТ ИСО 14644-1-2002
A
5 ИСО
Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 H14
Класс предварительного фильтра по ГОСТ Р ЕН 779-2014 G4

Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/с

- скорость, настроенная на предприятии-изготовителе, м/с

- рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с



 0,4

0,25-0,5


Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее 1000
Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более 55





Основные параметры и размеры ЛАМИНАРНОГО ШКАФА (БОКСА)
БАВнп-01-"Ламинар-С"-1,2 ФОТОН

Артикул изделия 1R-D.005-12.0 1R-D.055-12.0
Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ) 1200х760х1870 1200х720х1890
Размеры рабочей камеры, мм (ШхГхВ)       1130х625х650
Масса бокса в сборе с подставкой (нетто), кг, не более 162 164

Мощность, потребляемая боксом (без учета нагрузки на встроенные блоки розеток), Вт, не более

 390

Суммарная максимально допустимая нагрузка на  встроенные блоки розеток, Вт, не более

 1000

Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч

 ≈790*

* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе.





Габаритный чертеж ламинарного шкафа ФОТОН (артикул 1R-D.005-12.0):

Чертеж ламинарного шкафа код 452.120
Основные атрибуты
Производитель Lamsystems
Страна производительРоссия
