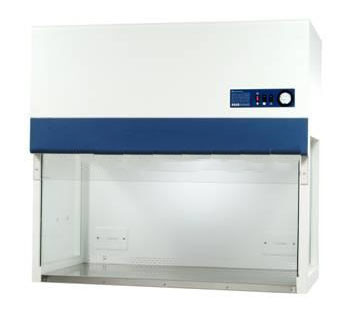

Ламинарные шкафы с вертикальным потоком воздуха Esco AVC

Описание:

Ламинарные шкафы ESCO Airstream Vertical Laminar Flow Cabinets модельного ряда АVC предназначены для защиты продукта и технологического процесса в случае, когда защита оператора и окружающей среды не требуется. Вертикальный поток предпочтительнее горизонтального. Во-первых, существенно снижаются эксплуатационные энергозатраты (примерно на 40%) благодаря возможности использования уникальной конструкции вентилятора с крыльчаткой обратной кривизны. Во-вторых, уменьшается возможность возникновения зон турбулентности, что особенно важно при работе с крупными объектами в рабочей зоне.

Принципиальной особенностью ламинарных шкафов с вертикальным потоком воздуха является расположение фильтра в зоне пониженного давления и наличие на задней стенке шкафа специальных выпускных отверстий Auto-Purge™. Благодаря этим отверстиям устраняется возможность появления «мертвых зон», вызывающих турбулентность потока и ухудшающих защиту продукта. Новое антимикробное покрытие Isocide™ устраняет бактериальное загрязнение на внешних поверхностях на 99,9% в течение 24 часов.

Фильтрация воздуха

• Класс чистоты воздуха в рабочей зоне соответствует ISO Class 3 согласно стандарту ISO 14644.1 или 1-му классу по федеральному стандарту 209Е США. Это на порядки превышает традиционный для боксов биологической безопасности класс чистоты воздуха ISO Class 5. Все компоненты шкафа могут быть использованы в чистых помещениях.
• Защиту продукта обеспечивают префильтр и основной фильтр ULPA. Типичная эффективность очистки составляет 99,9997% для MPPS и 99,9998% для частиц размером 0,3 и 0,12 микрон. Средний срок службы ULPA фильтра составляет 3 года и зависит от условий эксплуатации и общего количества часов работы.
• Технология использования специального микроволоконного минискладчатого фильтра ULPA без сепаратора позволяет снизить эксплуатационные энергозатраты и создать истинный ламинарный поток воздуха. Таким образом, достигается максимальная защита продукта и устраняется возможность кроссконтаминации. ULPA фильтры проходят двойное тестирование на заводе-изготовителе: в процессе сборки и после инсталляции.
• Защитная рама с герметичным уплотнителем предотвращает возможные механические повреждения ULPA фильтра.
• Предусмотрено технологическое отверстие с заглушкой для тестирования эффективности работы фильтра аэрозольным методом (DOP/PAO)

Панель управления

• Встроенный регулятор скорости на полупроводниках превосходит все стандартные ступенчатые аналоги благодаря наличию радиочастотного и шумового фильтра и позволяет устанавливать любые значения от нуля до максимума.
• Стандартная панель управления включает в себя отдельные выключатели с лампочкой индикации для вентилятора, лампы дневного света и УФ лампы, а также манометр для мониторинга воздушного потока. Выключатель УФ лампы блокируется выключателями света и вентилятора для дополнительной безопасности работы оператора.

Схема воздушных потоков

Воздухозабор осуществляется через одноразовый префильтр с эффективностью удерживания 85%, расположенный на крыше ламинарного шкафа. Префильтр удерживает самые большие частицы воздушного потока, увеличивая срок службы основного фильтра. Предварительно очищенный воздух проходит очистку ULPA фильтром и поступает в рабочую зону вертикальным ламинарным потоком. Номинальная скорость воздушного потока составляет 0, 45 м/с, что гарантирует надежную защиту продукта и/или процесса в рабочей зоне шкафа. Воздух, прошедший рабочую зону, уходит в окружающую среду через открытое фронтальное пространство ламинарного шкафа и специальные отверстия Auto-Purge™ на задней стенке. Эти отверстия гарантируют дополнительную защиту продукта в рабочей зоне, устраняя возможность появления турбулентности.

Конструкционные особенности

• Корпус бокса выполнен из гальванизированной стали. Покрытие из порошковой эмали с последующей термической обработкой защищает корпус от абразивного воздействия и механических повреждений.
• Долговечная рабочая поверхность из нержавеющей стали легко очищается. Гарантировано отсутствие ржавчины и возможность накопления загрязнений.
• Центробежный вентилятор не требует дополнительной смазки. Энергосберегающий двигатель позволяет сократить расходы на электроэнергию.
• Надежную работу обеспечивает фирменная конструкция ламинарного шкафа:  расположение фильтра в области пониженного давления и специальные выпускные отверстия Auto-Purge™ на задней стенке шкафа.
• Встроенная лампа дневного света с электронным управлением обеспечивает равномерное освещение рабочей зоны и не вызывает усталости глаз оператора. Лампа вынесена за пределы воздушного потока.
• Боковые панели из закаленного стекла не пропускаю УФ лучи, что особенно важно для защиты оператора при включенной УФ лампе. Стеклянные панели являются более прочным и надежным материалом по сравнению с часто используемыми пластиковыми панелями.
• Каждый шкаф проходит тестирование на заводе-изготовителе. Результаты тестов прилагаются.
• Все электрокомпоненты соответствуют стандартам UL. Электросистема бокса соответствует стандартам IEC 61010-1, EN 61010-1, UL 61010A-1, CSA C22.2 No. 1010.1-92.
• Поставляется в полностью собранном виде.
