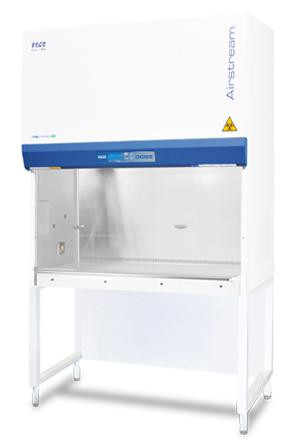

Бокс биологической безопасности 2 класса Esco AС2 (тип A2)

Воздухозабор осуществляется через отверстия, расположенные по всей длине переднего края рабочей поверхности бокса. Пути прохождения поступающего воздуха (зеленые стрелки):сначала ниже уровня рабочей поверхности, далее за задней стенкой. Возможность смешивания в рабочей зоне воздушных потоков поступающего внешнего воздуха и чистого воздуха исключена.
Воздух, прошедший ULPA фильтр (ULPA-фильтр на входе), вертикальным потоком (т.н. «нисходящий поток» или «поток на входе») поступает в рабочую зону (синие стрелки), обеспечивая защиту продукта от возможных загрязнений, передаваемых воздушным путем. Однородность нисходящего потока определяется предельными отклонениями скорости ±20% от средней скорости воздушного потока. Однородность потока гарантирует отсутствие кроссконтаминации между предметами, расположенными в разных местах рабочей зоны. Ближе к рабочей поверхности воздушный поток разделяется на фронтальный и задний потоки. Фронтальный поток проходит через фронтальную решетку воздухозабора и далее под рабочей поверхностью, задний поток уходит из области рабочей зоны через решетку воздухозабора задней стенки бокса. Далее воздухопотоки за задней стенкой поднимаются к вентиляторной системе. Для боксов S-серий существует дополнительный, третий, выход нисходящего потока очищенного воздуха. Он проходит на высокой скорости через дополнительные решетки воздухазабора в боковых стенках бокса и служит дополнительным защитным барьером как от внешней так и внутренней контаминации. Собирающийся выше рабочей зоны воздух далее распределяется следующим образом. 35% всего объема воздуха проходит очистку одним ULPA-фильтром (ULPA-фильтр на выходе) и выходит в окружающую среду. 65% проходят очистку другим ULPA-фильтром (ULPA-фильтр на входе) и возвращаются в рабочую зону. Таким образом, рециркуляция воздуха в данном типе боксов биологической безопасности составляет 2/3 объема.
Дополнительная безопасность оператора может быть достигнута подключением бокса биологической безопасности к внешней вытяжке с помощью негерметичной муфты (опция). Такое подключение регламентируется стандартом NSF49. Подключение к вытяжке особенно рекомендовано при работе с летучими токсическими химическими веществами, некоторые из которых не могут быть в полном объеме задержаны ULPA фильтром на выходе.

Основные особенности

• Удобный доступ в рабочую зону составляет 17,3 см (20,3 см от высоты рабочей поверхности). Глубина щелей решетки воздухозабора минимизирована для максимального приближения рабочей поверхности бокса к оператору.
• Съемный подлокотник с закругленными углами по всей длине рабочей поверхности облегчает работу оператора и позволяет избежать блокирования руками оператора решетки воздухозабора.
• Все компоненты рабочей зоны устойчивы к коррозии, количество выступов сведено к минимуму. Все соединения, углы и стыки легко очищаются.
• Встроенные лампы дневного света с электронным управлением обеспечивают равномерное освещение всей рабочей поверхности, не вызывая усталости глаз оператора.
• Скользящая безрамная фронтальная панель обеспечивает оператору улучшенный обзор рабочей зоны. Верхняя часть поднимающегося стекла размещается в специальном изолированном отсеке для предотвращения возможности вынесения адгезивных биосубстанций в окружающую среду.
• Сбалансированная фронтальная панель легко поднимается и опускается благодаря газовым амортизаторам.
• Долговечная рабочая поверхность из нержавеющей стали легко очищается. Гарантировано отсутствие ржавчины и возможность накопления загрязнений.
• Рабочая поверхность (цельная или разделенная) имеет особый дизайн заднего края. Скругленные углы по всей длине рабочей поверхности максимально облегчают очистку, а решетки воздухозабора гарантируют отсутствие кроссконтаминации и возможность появления «мертвых углов».
• Под рабочей поверхностью располагается легко очищаемый сливной поддон, предназначенный для сбора любой пролитой в боксе жидкости.
• Дополнительными опциями являются электророзетки, УФ лампа, сервисные краны, IV-штатив (стальной штатив с крючками для размещения внутривенных пакетов) и т.п. Электророзетки располагаются на задней стене рабочей зоны бокса. Количество розеток зависит от длины рабочей поверхности выбранной модели бокса(см. чертеж).

Дополнительные особенности Е-серий

• Боковые панели из закаленного стекла не пропускает УФ лучи, что особенно важно для защиты оператора при включенной УФ лампе. Стеклянные панели являются более прочным и надежным материалом по сравнению с часто используемыми пластиковыми панелями.
• Составная рабочая поверхность выполнена из нержавеющей стали. Каждая секция рабочей поверхности представляет собой цельнолитую деталь без выступов, что максимально облегчает очистку. Любая секция может быть приподнята для облегчения очистки поддона.
• Каждая секция может быть также индивидуально вынута для облегчения очистки сливного поддона и/или автоклавирования.

Дополнительные особенности S-серий

• Вся область рабочей зоны выполнена из нержавеющей стали, что облегчает очистку.
• Цельная рабочая поверхность выполнена из нержавеющей стали. Цельнолитой лист без выступов максимально удобен для очистки. Рабочая поверхность может быть легко приподнята для облегченного доступа к сливному поддону.
• Дополнительные мини-решетки воздухозабора, расположенные непосредственно за стеклом фронтальной скользящей панели устраняют.

Конструкционные особенности

• Несущая конструкция бокса и декоративные панели выполнены из гальванизированной стали.
• Основной каркас выдерживает высокие механические нагрузки и обеспечивает полную герметичность конструкции.
• Все детали бокса имеют покрытие из специальной порошковой эмали, которая обеспечивает высокую стойкость к дезинфицирующим агентам, являясь при этом более экологически чистой альтернативой обычным лакокрасочным покрытиям.
• Центробежный вентилятор с прямым приводом не требует дополнительной смазки; энергосберегающий двигатель позволяет сократить расходы на электроэксплуатацию. Запатентованная уникальная конструкция системы вентиляторов с крыльчаткой обратной кривизны позволяет достичь абсолютной ламинарности воздушного потока, уменьшить энергозатраты и понизить привычные традиционные уровни шума и вибрации.
• Встроенный регулятор скорости на полупроводниках превосходит все стандартные ступенчатые аналоги благодаря наличию радиочастотного и шумового фильтра и позволяет устанавливать любые значения от нуля до максимума.
• Система самобалансировки воздушных потоков позволяет автоматически поддерживать необходимое соотношение выходящего воздуха и рециркулирующего воздуха на протяжении всего срока службы фильтра.
• Согласно эксклюзивному дизайну камеры бокса Dymanic Chamber™ все детали, которые могут подвергаться загрязнению, расположены  или окружены зонами низкого давления. Таким образом, в случае повреждения внешних поверхностей бокса, предотвращается возможная утечка и гарантируется дополнительная безопасность оператора.
• Безопасность работы в боксе не нарушается даже при частично или полностью вынутых секциях рабочей поверхности.
• Бокс поставляется полностью готовым к работе. Необходимое условие начала работы - включение в электросеть.

Эксплуатационные особенности

• Все электрокомпоненты соответствуют стандартами UL. Каждый выпускаемый бокс проходит полную программу тестирования на электробезопасность. Электросистема боксов соответствует стандартам IEC 610101-1, EN 61010-1 и UL 61010А-1 и CSA C22.2 No.1010.1-92.
• Все потенциально опасные зоны боксов отмечены красным цветом для обеспечения дополнительной безопасности оператора.
• Для освещения бокса используются лампы дневного света с мгновенным включением, что достигается использованием современных электронных трансформаторов.
• Минимальное время для ремонта узлов и агрегатов бокса обеспечивается отсутствием необходимости проведения его предварительной деконтаминации.
• Ремонт электрических компонентов бокса максимально упрощен благодаря их размещению за одной легко открывающейся панелью. Все электрические соединения выполнены быстросъемными, что значительно уменьшает время на замену отдельных блоков.
• Большинство компонентов бокса могут быть демонтированы  без использования инструментов. В комплект поставки бокса входит набор необходимого инструмента, запасных деталей и т.д.
• Под рабочей поверхностью имеется специальный порт (технологическое отверстие) с заглушкой для тестирования эффективности работы фильтра аэрозольным методом.
• В зоне отработавшего воздуха расположена ловушка, предотвращающая случайное попадание в вентилятор нежелательных мелких предметов.
• Техническое обслуживание фильтра и вентилятора облегчается наличием легкосъемной панели доступа, смонтированной на передней стенке бокса.

Порт RS 232

Для связи бокса с компьютером и обновления программного обеспечения предусмотрен интерфейсный порт RS 232. Панель управления с ЖК дисплеем обеспечивает удобство работы с боксом.











Контрольная панель

Модели оснащены панелью управления с жк диплеем и микропроцессорным контроллером на базе процессора Sentinel™ Gold с системой сигнализации. Внешние и внутренние окрашенные поверхности обработаны антимикробным покрытием.



Удобная в очистке разделенная рабочая поверхность (присутствует в моделях AC2-S и AC2-D)



Приподнятый подлокотник

Помогает предотвратить блокирование решетки, сохраняя структуру лабинарного потока. Обеспечивает работу оператора в удобной позе.















Съемный бумажный пылеуловитель

Легко чистится
Можно установить с дополнительным фильтром предварительной очистки















Экономичный ECM электродвигатель

Двигатель ECM наиболее энергоэффективный для боксов биологической безопасности второго класса (70% экономии энергии по сравнению с использованием асинхронного двигателя).
Обеспечивает стабильный поток воздуха, несмотря на колебания напряжения в здании и нагрузки на фильтр.
Ночной режим обеспечивает понижение энергопотребления на 60%.







Соответствие международным стандартам

Соответствие стандартам
	EN 12469, Europe SANS 12469, South Africa	SO 14644.1 Class 3, Worldwide JIS B9920 Class 3, Japan JIS BS5295, Class 3, Japan	EN-1822 (H14), Europe IEST-RP-CC001.3, USA IEST-RP-CC007, USA IEST-RP-CC034.1, USA	IEC 61010-1, Worldwide EN 61010-1, Europe UL 61010-1, USA CAN / CSA-22.2, No.61010-1





AC2 схематический чертеж

1. ECM вентилятор
2. Второй вентилятор для вытяжки (AC2-D & AC2-G)
3. ULPA IH14 фильтр для нисходящего потока
4. UV лампа (опция)
5. Съемный бумажный уловитель (с опциональным префильтром)
6. Рукав для подключения к вытяжке здания (опция)
7. ULPA I H14 Filter выходящего воздушного потока
8. Панель с электроникой
9. Изогнутая передняя панель
10. Контрольная панель с ЖК дисплеем
11. T5 флуоресцентные лампы
12. IV Bar Retrofit Kit provision
13. Electrical outlet Retrofit Kit provision (1 on each side)
14. Service Fixture Retrofit Kit Provision (2 on each side)
15. Эргономичный двухпозиционный подлокотник из нержавеющей стали
16. Esco Sentinel™ Gold микропроцессорная контрольная панель
17. Опускающееся стекло из нержавеющей стали
18. Эргономичный подлокотник
19. Рабочая поверхность их нержавеющей стали





Сводная таблица по моделям боксов биологической безопасности 2 класса Airstream



Airstream	E-серия	G-серия	S-серия	D-серия
Боковые стенки	Закаленное стекло		Нержавеющая сталь со скругленными углами для удобства очистки
Рабочий лоток	Составной, автоклавируемый		Цельнометаллический, нержавеющая сталь, Spill Retaining (бортик для остановки разливов)
Система вентиляторов	Один вентилятор для притока и нисходящего потока. Энергоэффективность и экономичность	Два вентилятора для притока и нисходящего потока. Резервная система обеспечивающая защиту в случае отказа вентилятора.	Один вентилятор для притока и нисходящего потока. Энергоэффективность и экономичность	Два вентилятора для притока и нисходящего потока. Резервная система обеспечивающая защиту в случае отказа вентилятора.
Фильтр выходящего воздуха	Один ULPA фильтр с эффективностью >99.999%. Экономично.	Два ULPA фильтра. Эффективность системы из 2х фильтров >100.000x лучше одного фильтра.	Один ULPA фильтр с эффективностью >99.999%. Экономично.	Два ULPA фильтра. Эффективность системы из 2х фильтров >100.000x лучше одного фильтра.
Доступные размеры	0,6 м (2), 0,9 м (3‘), 1,2 м (4), 1,5 м (5), 1,8 м (6)	1,2 м (4), 1,8 м (6)	0,6 м (2), 0,9 м (3‘), 1,2 м (4), 1,5 м (5), 1,8 м (6)	1,2 м (4), 1,8 м (6)





Технические характеристики

Стеклянные стенки: 230 V, 50/60 Hz		AC2-2E8	AC2-3E8	AC2-4E8	AC2-5E8	AC2-6E8
Стенки из нерж. стали: 230 V, 50/60 Hz		AC2-2S8	AC2-3S8	AC2-4S8	AC2-5S8	AC2-6S8
Номинальный размер		2 ft 0,6 м	3 ft / 0,9 м	4 ft / 1,2 м	5 ft/ 1,5 м	6 ft / 1,8 м
Внешние р-ры, ШхГх В	Ширина, мм	730	1035	1340	1645	1950
	Глубина без подлокотника, мм	753
	Глубина с подлокотником, мм	810
	Высота, мм	1400
Внутр. р-ры	Ширина, мм	610 (24")	915	1220	1 525 (60")	1830
	Глубина, мм	580
	Высота, мм	660
Полезная площадь, м2		0.27	0,42	0,56	0,71	0,86
Тестовое открытие стекла, мм		175
Рабочее положение стекла, мм		190
Средняя скорость потока воздуха	Входящий, м/с	0,45
	Нисходящий, м/с	0,30
Скорость потоков	Входящий, м3/ч	173	259	346	432	519
	Нисходящий, м3/ч	369	553	738	922	1107
	Выходящий	173	259	346	432	519
	Поток в вытяжку (опция), м3/ч	(260)	320	538	615	823
	Разрежение в вытяжке, Па	28	29	31	35	47
Эффективность ULPA фильтра		>99,999% для частиц от 0,1 до 0,3 микрон, ULPA (IEST-RP-CC001.3 USA)
		>99,999% для MPPS, H14 (EN 1822 EU)
Уровень шума, дБ	NSF / ANSI 49	56.3	56.6	58.7	58.2	59.4
	EN 12469	51.0	52.0	53.5	53.6	55.7
Интенсивность освещения флуоресцентными лампами (люкс)		859	1279	1404	1227	1384
Конструкция	Корпус	1.2 мм гальванизированная сталь с белым антибактериальным порошковым покрытием Isocide™
		1,5 мм нержавеющая сталь 304
	Рабочая зона	УФ поглощающее закаленное стекло, 5 мм, бесцветное и прозрачное
	Стенки (E Series)	1,5 мм нержавеющая сталь 304
	Стенки (S Series)	1.2 мм гальванизированная сталь с белым антибактериальным порошковым покрытием Isocide™
Electrical	Максимальная сила тока, А	1.8	3.5	3.7	4.3	5.5
Номинальная мощность, Вт		95	131	160	210	283
Вес нетто, кг		116	173	230	288	346
Вес брутто, кг		143	214	285	356	428
Размеры в упаковке (Ш x Г x В), мм		850 x 820 x 1760	1120 x 820 x 1760	1450x820x1760	1720 x 820 x 1760	2050 x 820 x 1760
Максимальный объем в упаковке, м3		1.23	1.62	2.09
