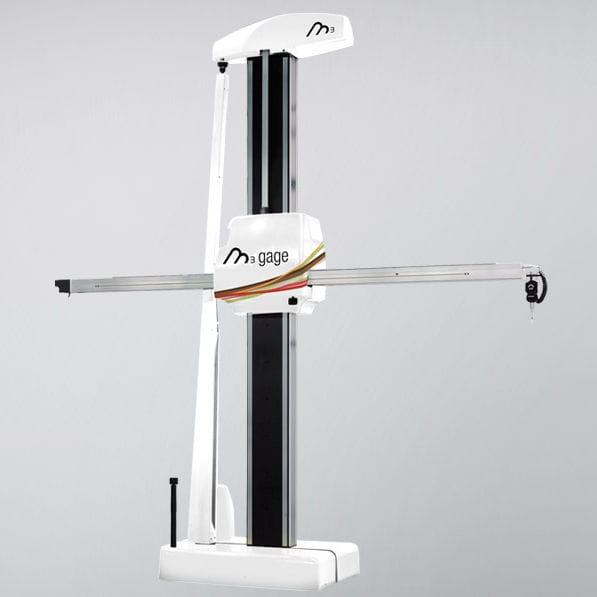

Координатно-измерительные машины стоечного типа Innovalia Metrology Land
- Под заказ
Отправка с 21 ноября 2025Цену уточняйте
Описание
Линейка КИМ с горизонтальной рукой для больших объемов LAND компании Innovalia Metrology обеспечивает непревзойденную универсальность и качество измерений с минимальными затратами.
Машины LAND обеспечивают универсальность эксплуатации и применения. Они могут использоваться в ручном и автоматическом режиме для измерения, оцифровки, сканирования и/или проектирования любых видов крупногабаритных деталей. Машины LAND обладают высокими характеристиками скорости, точности и повторяемости, которые необходимы для обеспечения эффективности ваших процессов с точки зрения качества, временных затрат и стоимости.
Машины LAND идеально подходят для измерения крупногабаритных деталей, геометрических элементов и свободных форм для реверс-инжиниринга. Машины LAND обеспечивают полностью автоматическую работу с несколькими датчиками, поддерживают контактные датчики и лазерное сканирование. КИМ с горизонтальной рукой LAND могут работать как в напольных установках, так и в составе полностью автоматизированных измерительных ячеек.
Система опоры на воздушной подушке LAND обеспечивает легкое и плавное перемещение для устойчивости и точности при высокой скорости. Столы поставляются как в гранитном, так и в чугунном исполнении. Они могут быть изготовлены с необходимыми отверстиями и пазами установки и позиционирования деталей без инструментов и опор.
Диапазоны измерений и габариты
| Параметр | Значение |
| Разрешение | 1 мкм |
| Точность | 18+L/40 мкм*, L – в мм |
| Повторяемость | 10 мкм* |
| Скорость перемещения в пространстве | 225 мм/с |
| Ускорение в пространстве | 350 мм/с² |
| *Информация представлена для модели 15.10.10 | |
Диапазоны измерений и габариты
| Модель | Диапазон измерений, мм | Габаритные размеры, мм | ||||
| Ось X | Ось Y | Ось Z | Длина | Ширина | Высота | |
| 15.10.10 | 1500 | 1000 | 1000 | 2200 | 2640 | 2750 |
| 20.12.12 | 2000 | 1200 | 1200 | 2700 | 3040 | 2950 |
| 25.15.15 | 2500 | 1500 | 1500 | 3200 | 3640 | 3250 |
| 30.16.18 | 3000 | 1600 | 1800 | 3700 | 3840 | 3350 |
| 35.18.20 | 3500 | 1800 | 2000 | 4200 | 4240 | 3550 |
| 40.20.22 | 4000 | 2000 | 2200 | 4700 | 4640 | 3750 |
| 50.20.25 | 5000 | 2000 | 2500 | 5700 | 4640 | 3750 |
| Основные | |
|---|---|
| Производитель | Innovalia Metrology |
| Страна производитель | Испания |
