Описание:

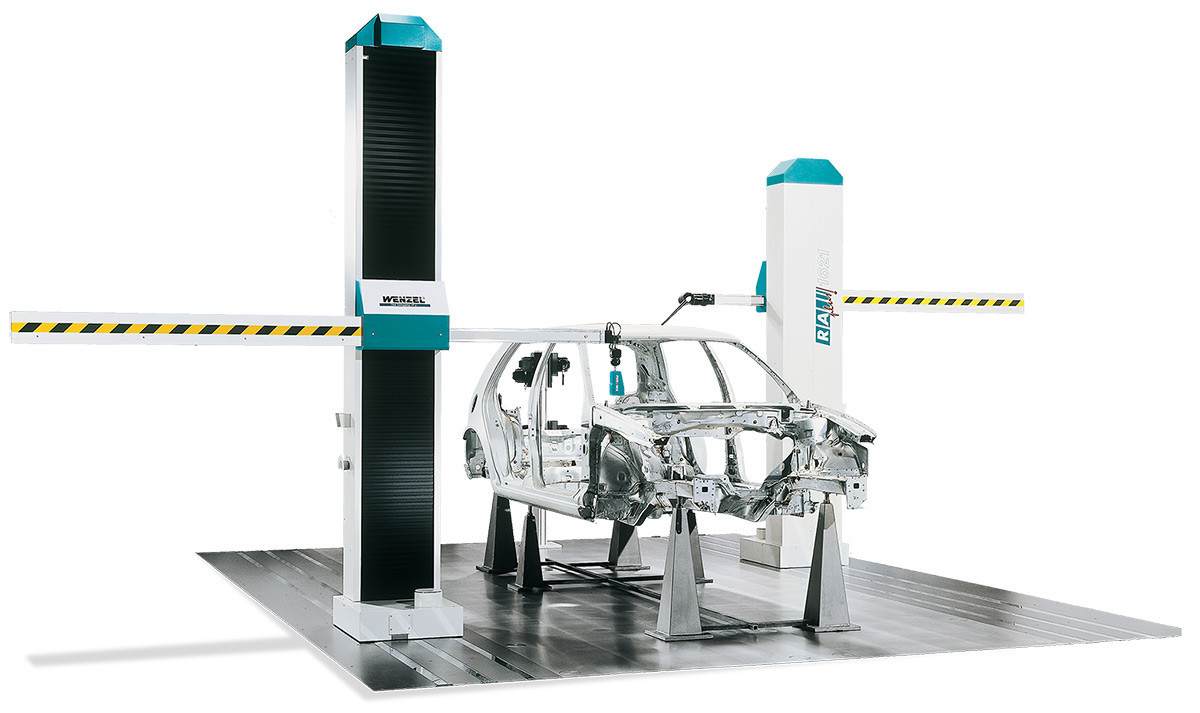

- Стоечная CNC координатно-измерительная машина с направляющей и плитой на уровне пола, с переключающей или сканирующей щуповой системой
- Моторизованный и CNC режимы управления
- Исполнение КИМ с различным диапазоном измерений, возможен режим дуплекса
Области применения:
- Измерение пресс-форм и штампов, создание моделей, кузовов, деталей больших размеров с невысокими требованиями по точности
- Измерение регулярной геометрии и поверхностей сложной формы
- Возможна работа с палетой деталей
Технические особенности:

- Направляющая по оси X и Z c шариковыми подшипниками
- Направляющие шкалы защищены стальными лентами
- Плита КИМ полностью несѐт на себе вес стоек
- Ось Y c роликовыми подшипниками, направляющая из композитного углеволокна для обеспечения высокой жѐсткости и низкого температурного коэффициента расширения
- Закрытая ось Z для увеличения температурной стабильности
- Компактный пульт управления HT 400 с логарифмическими джойстиками, функцией «мыши» и функциональными клавишами
- Система противовеса с направляющей и механическими подшипниками
- Базовая плита изготовлена из специального чугуна, опция гранитная базовая плита
- Сервоприводы с высокой динамикой перемещения с контролем ошибки скорости, комбинированной системой приводов
- Двухуровневый выбор скорости перемещения, а также плавно-изменяемая скорость перемещения в диапазоне 0 -100% во всех режимах работы, что обеспечивает плавное и точное перемещение машины
- Шкаф управления с управлением по трѐм осям со встроенной функцией “look-ahead" для оптимизации траектории движения
Щуповая система
- Renishaw PH6, фиксированная щуповая головка
- Renishaw PH10M/PH10T, моторизованная поворотно- вращательная головка, 720 позиций с шагом 7.5°
- TP20, переключающий датчик касания.
- Модули щупов могут заменяться с помощью магазина для смены щупов (опция)
- Renishaw PH6M, фиксированная щуповая головка с возможностью использования датчиков SP25 и SP600
- TP200 высокоточный переключающий датчик касания для щупов длиной до 100 мм. Щупы могут заменяться с помощью магазина для смены щупов (опция)
- Моторизованная сервоприводная головка PHS. Автоматически непрерывно поворачивается по трѐм осям в требуемое угловое положение. Удлинители до 750 мм
- Оптический высокоскоростной датчик “Phoenix”. Составная система с CCD(ПЗС) – камерой высокого разрешения для обработки изображения в плоскости X- Y и лазерной триангуляционной системы для измерения дистанции по оси Z
Программное обеспечение
- Программное обеспечение Metrosoft CM для измерения регулярной геометрии и поверхностей сложной формы (опция)
- Информативный графический интерфейс пользователя.
- Интерфейс программы и протокол на русском языке
- Графическая интерактивная система онлайн и оффлайн программирования "Grips" для создания измерительных программ по CAD моделям
- Графическое и цифровое представление результатов измерения
- База данных деталей, совместимая с SQL, с множественным доступом пользователей
- Встроенные функции статистической обработки: расчѐт среднего значения, SPC-диаграммы, плотность распределения, параметры воспроизводимости процесса. Интерфейс QS-Stat
- Расчѐт допусков формы и расположения по ISO 1101/ ASME Y14.5M
- Онлайн помощь на русском языке
Технические характеристики:
Тип КИМ |
RAplus / RAFplus 1621 |
RAplus / RAFplus 1625 |
||||||
Измерительные данные: диапазоны, размеры |
||||||||
Диапазон измерений x |
[мм] |
4000 |
5000 |
6000 |
4000 |
5000 |
6000 |
|
y |
[мм] |
1600 |
1600 |
|||||
z |
[мм] |
2100 |
2500 |
|||||
Размер плиты * |
[мм] |
4800x1715 |
5800x1715 |
6800x1715 |
4800x1715 |
5800x1715 |
6800x1715 |
|
Вес машины* |
[кг] |
9500 |
11300 |
13200 |
9550 |
11350 |
13250 |
|
Макс. допустимый вес детали* |
[кг] |
6300 |
7500 |
8800 |
6300 |
7500 |
8800 |
|
Общие требования |
||||||||
Электропитание |
Однофазовое, переменный ток 115/230V +/-10%, 50/60 Гц, макс. 1000 ВA, по EN 60204/1 |
|||||||
Сжатый воздух |
Давление 6-10 бар, предварительно очищенный, качество по ISO 8573-1: класс 4 или лучше |
|||||||
Потребление воздуха (Нл/мин) |
<5 |
*: Указанный вес и размер детали не распространяется на машины серии RAFplus Part dimensions and weights don't affect the RAFplus series
Подробные характеристики машины указаны в приложенной документации.
Основные | |
---|---|
Производитель | Wenzel |
Страна производитель | Германия |
- Цена: Цену уточняйте
