Описание
Автоколлиматоры широко применяются на предприятиях машиностроения и оптическом производстве для измерения отклонения от прямолинейности направляющих, отклонения от плоскостности разметочных и поверочных плит, настройки станков и машин, анализа вибраций и температурных колебаний, а также измерения углов оптических клиньев.

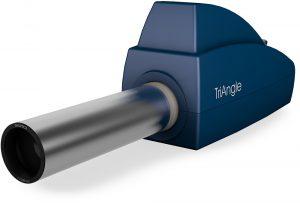

Конструктивными особенностями автоколлиматоров TriAngle являются наличие встроенного источника света (в стандартном исполнении это зеленый светодиод, излучающий свет с длиной волны 525 нм), наличие установленного внутри корпуса прибора тест-объекта (перекрестия), проецируемого в бесконечность и встроенная ПЗС-матрица размером 1/2″ или 2/3″ для определения смещения отраженного от контролируемой поверхности тест-объекта. Сигнал с автоколлиматора передается по высокоскоростному протоколу FireWire 1394 или USB 3.0 и обрабатывается в измерительном ПО.
Для решения специальных задач, а также для работы в особых условиях Trioptics предлагает специальные версии автоколлиматоров:
TriAngle HiSpeed – автоколлиматор, позволяющий выполнять измерения со скоростью до 10 кГц. Прибор оснащается позиционно-чувствительным фотодетектором (PSD) вместо ПЗС-матрицы, обладающим малой величиной теплового рассеяния, что позволяет использовать его в специальных условиях, например в вакууме.
TriAngle UltraSpec – прибор для самых точных измерений.
TriAngle Laser – автоколлиматор с лазером в качестве источника освещения (длина волны 635 нм) для измерений поверхностей с низким коэффициентом отражения. Идеально подходят для измерений при большом удалении контролируемой поверхности.
TriAngle Focus – фокусирующий автоколлиматор для измерений криволинейных поверхностей
Для удобства работы с приборами и адаптации к различным условиям Trioptics предлагает различные дополнительные приспособления, такие как держатели для автоколлиматоров с возможностью регулировки наклона по двум осям, зеркало для отражения проецируемого тест-объекта, необходимое при контроле направляющих на предмет отклонения от прямолинейности, устройство лазерного выравнивания, позволяющее визуально определить место проецирования перекрестия.
Программное обеспечение OptiAngle, устанавливаемое на ПК или ноутбук, позволяет выводить изображение с камеры в режиме реального времени, отображать текущие значения углов и сохранять результаты измерения, формируя при необходимости протокол измерений. Программа имеет гибкие настройки перечня выводимых на экран данных, что позволяет адаптировать ее как для лабораторных исследований, так и для контроля на производстве.
Характеристики
Модель |
Фокусное |
Световой |
Разрешение |
Поле зрения |
Поле зрения |
Повторяемость |
Погрешность отсчета, |
TA 100-38 |
100 |
26 |
0,1 |
6600 x 4900 |
6170 x 4940 |
±0,25 |
±2,5 |
TA 150-38 |
150 |
30 |
0,07 |
4400 x 3250 |
4120 x 3300 |
±0,18 |
±1,7 |
TA 200-38 |
200 |
30 |
0,05 |
3300 x 2450 |
3090 x 2470 |
±0,12 |
±1,3 |
TA 300-38 |
300 |
30 |
0,03 |
2200 x1600 |
2060 x 1650 |
±0,08 |
±0,75 |
TA 300-57 |
300 |
50 |
0,02 |
2200 x1600 |
2060 x 1650 |
±0,08 |
±0,75 |
TA 500-57 |
500 |
50 |
0,01 |
1300 x 950 |
1240 x 980 |
±0,05 |
±0,4 |
TA 1000-115 |
1000 |
100 |
0,01 |
650 x 480 |
610 x 490 |
±0,05 |
±0,2 |
TA 1000-140 |
1000 |
125 |
0,01 |
650 x 480 |
610 x 490 |
±0,05 |
±0,2 |
Основные | |
---|---|
Производитель | Mahr |
Страна производитель | Германия |
- Цена: Цену уточняйте
