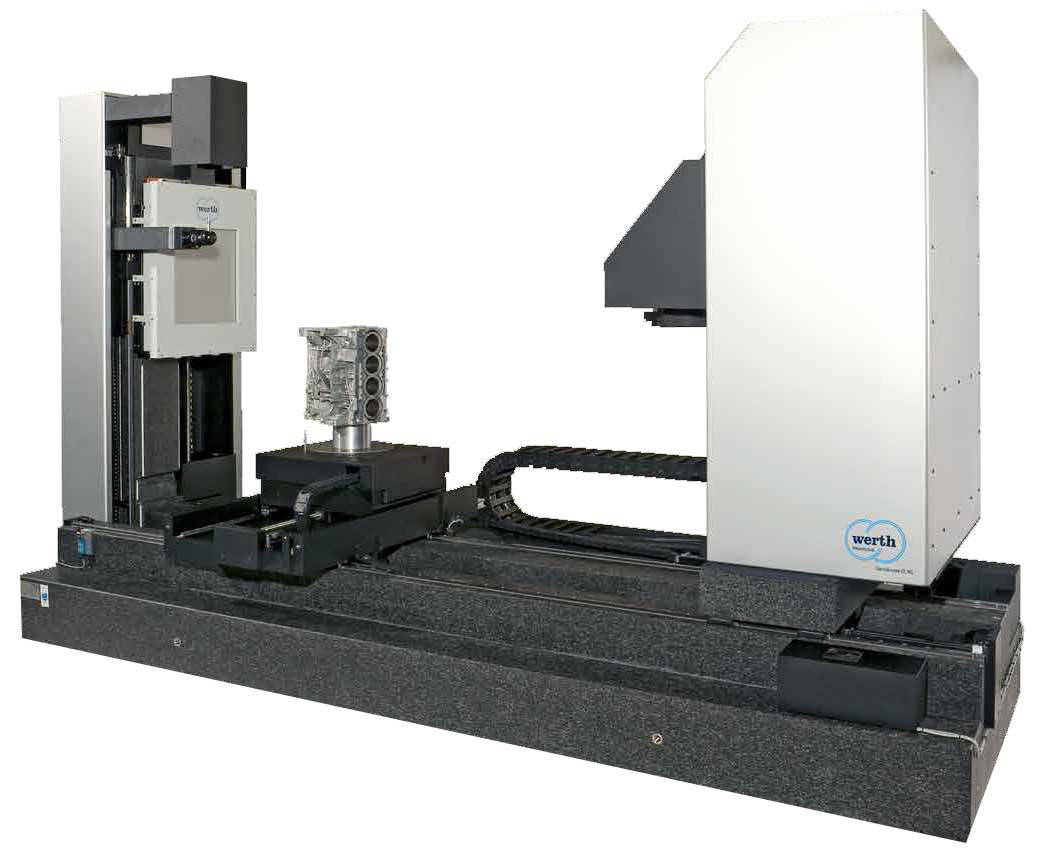

Томограф Werth TomoScope XL NC

Описание

•  мультисенсорная координатно-измерительная машина для 3-D  измерений по принципу компьютерной томографии;
•  напольная машина из стабильного и высокопрочного гранита с прецензионными направляющими и встроенной осью вращения на воздушном подшипнике (вертикальная ось);
•  конструкция машины обеспечивает полную защиту от рентгеновского излучения;
•  программное обеспечение, оптимизирующее скорость 3-D реконструкции геометрии детали;
•  WinWerth® — графически интерактивное простое в использовании ПО;
•  система обработки изображения Werth (патент заявлен) для приема и обработки рентгеновских изображений;
•  локальное выделение субвокселей (патент) сводит погрешности измерения к минимуму;

Опции:

•  вторая ось для мультисенсорной работы (патент заявлен);
•  растровая томография (патент заявлен):
•  для измерения небольших элементов, на габаритных деталях с высоким разрешением;
•  для увеличения диапазона измерения;
•  ROI-СТ — локальная томография для измерения с высоким разрешением конкретных областей на объекте;
•  измерение в сечениях  (патент заявлен) – позволяет из полученного рентгеновского изображения построить любую секущую плоскость и провести необходимые измерения посредством ПО WinWerth,  применяя патентованные методы обработки изображения (белый фильтр, фильтр контура…);
•  Helix-СТ — особая методика измерения, основанная на спиральном движении измеряемой детали, служит  для снижения погрешности измерения;
•  автокорректировка результатов измерения (патент заявлен)  — особая методика измерения, основанная на мультисенсорности, позволяет значительно снизить погрешность измерений;
•  и другие опции…

Характеристики

•  тип машины: мультисенсорная координатноизмерительная машина с компьютерной томографией;
•  система датчиков: рентгеновский датчик, оптические сенсоры, датчик обработки изображения,  система контактных  щупов;
•  ЧПУ управление;
•  русифицированное  программное обеспечение: WinWerth;
•  диапазон измерения для классических датчиков: L=800 мм; D= 350 мм
•  разрешение 0,1 мкм;
•  масса машины – ок 11 тонн;
•  максимальные габариты деталей для томографии:

для измерения в поле зрения датчика («в картинке»):L≈ до 378 мм, D ≈ до  362 мм    с опцией растровая томография:
L ≈ до 1010 мм, D ≈ до 500 мм

•  макс. допустимая погрешность (MPE) в соотв. с ISO 10360 и  VDI/VDE  для датчика СТ:

Е3: (4,5 +L/75) мкм
