КИМ Werth VideoCheck V

КИМ Werth VideoCheck V
  • КИМ Werth VideoCheck V, фото 2
  • КИМ Werth VideoCheck V, фото 3
  • КИМ Werth VideoCheck V, фото 4
  • КИМ Werth VideoCheck V, фото 5
  • Под заказ
clockОтправка с 24 февраля 2025

Цену уточняйте

+375 (29) 370-80-76

Заказ только по телефону

КИМ Werth VideoCheck VКИМ Werth VideoCheck V
Цену уточняйте
Под заказ
+375 (29) 370-80-76
Описание
Характеристики
Информация для заказа

Описание

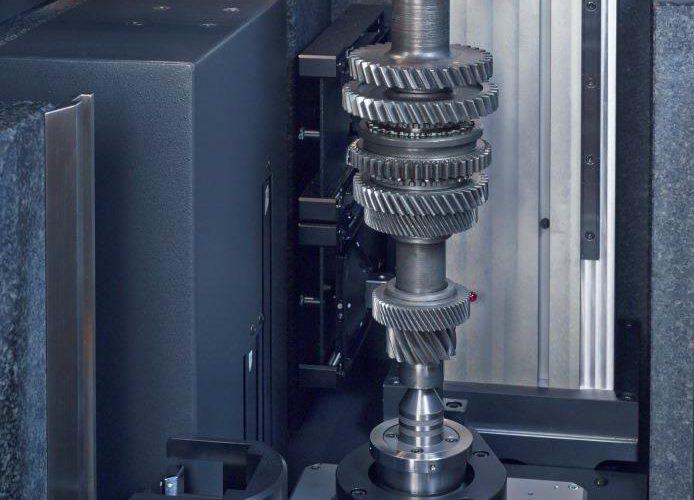

  •  мультисенсорная ЧПУ 3D координатно-измерительная машина вертикального типа для измерения осесимметричных деталей таких как: валы, оси, турбинные лопатки, режущий инструмент и пр.
  •  концепция мультисенсорности поддерживает комбинированные измерения различными датчиками в одной системе координат.
  •   модульный принцип построения системы обеспечивает максимально гибкий и универсальный подход к измерительным задачам;
  •   воздушные подшипники и массивное гранитное основание обеспечивают прецизионную точность;
  •   интегрированная Zoom оптика 0,6х-6,8х (обеспечивает увеличение 18х — 200х с монитором 17’’), либо сменная оптика с увеличением 1х-100х (увеличение 30х-3000х);
  •   возможность установки дополнительных сенсоров и датчиков для повышения универсальности применения  и увеличения скорости измерения;
  •  система обработки контура для полностью автоматического измерения произвольных геометрических элементов как в отраженном, так и в проходящем освещении (система проходящего освещения — опция);
  •  импорт CAD-формата IGES, STEP, W3D, STL и CATIA другие форматы доступны по  запросу;
  •  возможность измерения по оси Z благодаря высокоскоростному автофокусу;
  •  патентованная система освещения обеспечивает оптимально эффективную работу в отраженном свете;
  •  интеллектуальное  CNC управление системами машины.



Характеристики

  •  тип машины:  КИМ вертикального типа
  •  система датчиков: датчик обработки изображения, лазерный датчик, система контактных  щупов, оптоволоконный датчик;
  •  отсчётные шкалы с высоким разрешением: 0,1 мкм;
  •  русифицированное программное обеспечение: WinWerth;
  •  диапазон измерений:

L = 300-500 мм

D = 200 мм



  •  установочные габариты машин:

Г     — 1435-1435 мм

Ш   — 1151-1151 мм

В    — 1900-2100 мм

  •  масса измеряемой детали:  до 50 кг;
  •  масса машины: 2200 — 2400 кг;
  •  макс. допустимая погрешность:**

для оптического (либо иного датчика с равными либо лучшими метрологическими характеристиками) датчика:

Е1: 1,1 + L/500 мкм

Е2: 1,5 + L/400 мкм

Е3: 2,0 + L/300 мкм



  • **   в диапазоне температур: 20°C +/- 1°С, температурный градиент: 0,5 °С/ч, влажность: 50±5%



Основные
Производитель WERTH Messtechnik
Страна производительГермания
