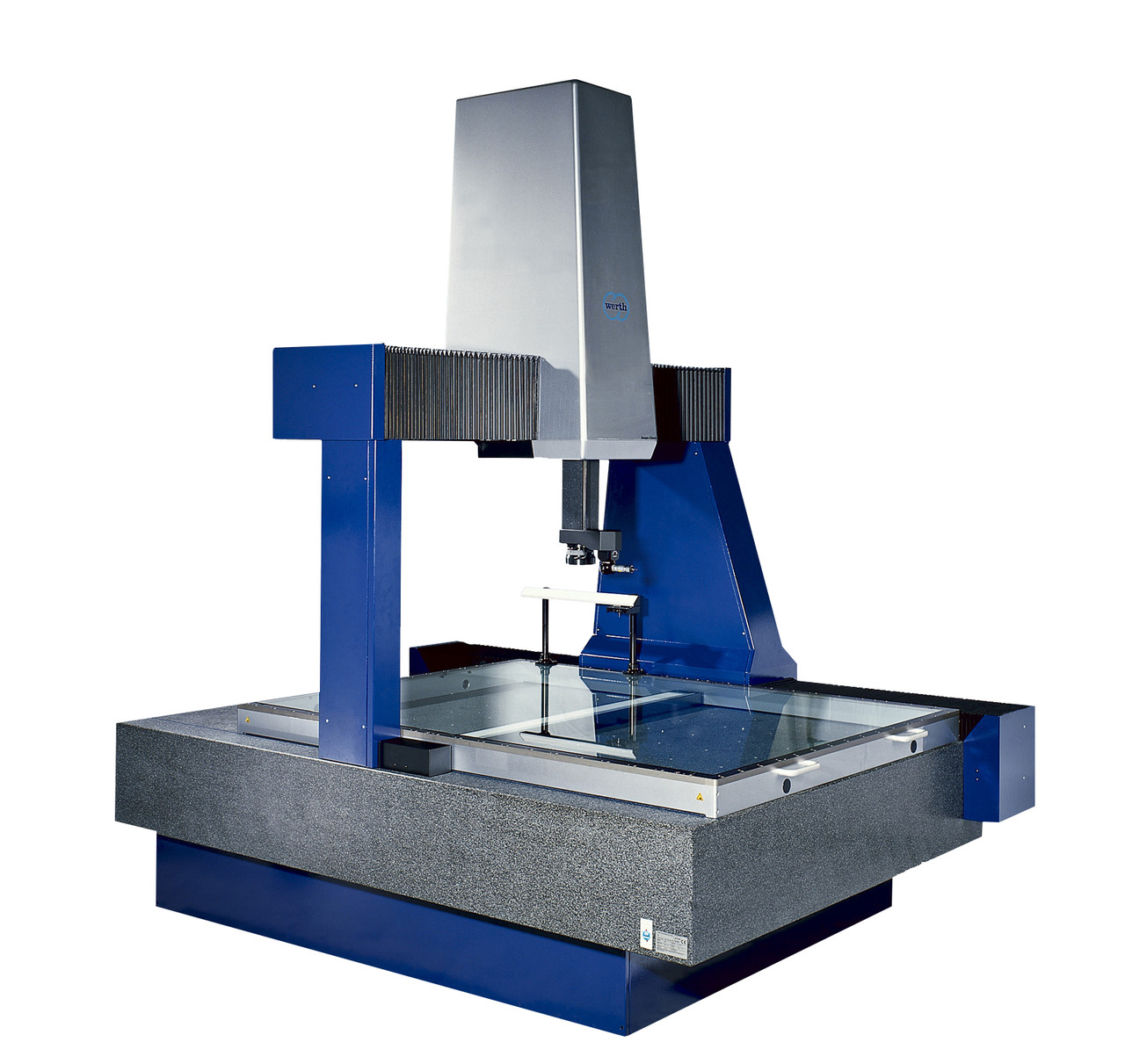

КИМ Werth ScopeCheck MB
- Под заказ
Отправка с 21 февраля 2025Цену уточняйте
+375 (29) 370-80-76
КИМ Werth ScopeCheck MB
Цену уточняйте
Под заказОписание
Характеристики
Информация для заказа
Описание
- модульный принцип построения системы обеспечивает максимально гибкий и универсальный подход к измерительным задачам;
- интегрированная Zoom оптика 0,6х-6,8х (обеспечивает увеличение 18х — 200х с монитором 17’’), либо сменная оптика с увеличением 1х-100х (увеличение 30х-3000х);
- система воздушных подшипников и массивное гранитное основание обеспечивают прецизионную точность:
- возможность установки дополнительных сенсоров и датчиков для повышения универсальности применения и увеличения скорости измерения;
- система обработки контура для полностью автоматического измерения произвольных геометрических элементов как в отраженном, так и в проходящем освещении (система проходящего освещения — опция);
- импорт CAD-формата IGES, STEP, W3D, STL и CATIA другие форматы доступны по запросу;
- возможность измерения по оси Z благодаря высокоскоростному автофокусу;
- возможность работы в проходящем освещении (опция);
- патентованная система освещения обеспечивает оптимально эффективную работу в отраженном свете;
- интеллектуальное CNC управление системами машины.
Характеристики
- тип машины: портального типа с подвижным порталом
- система датчиков: датчик обработки изображения, лазерный датчик, система контактных щупов, оптоволоконный датчик;
- система отсчёта высокого разрешения 0.1 мкм;
- русифицированное программное обеспечение: WinWerth;
- диапазон измерений*:
- X = 500-1500 мм
- Y = 600-2500 мм
- Z = 450-1200 мм
- установочные габариты машин:
- Г — 1230-2570 мм
- Ш — 1560-4000 мм
- В — 2550-4050 мм
- масса измеряемой детали: от 500 до 1000 кг;
- масса машины: 1200 — 12000 кг;
- макс. допустимая погрешность:**
для оптического датчика:
- Е1: 1,8 + L/500 мкм
- Е2: 2,0 + L/400 мкм
- Е3: 2,9 + L/300 мкм
для контактного датчика:
Е: 1,9 + L/300 мкм
* по дополнительному согласованию возможно увеличение диапазона
** в диапазоне температур: 20°C +/- 1K, температурный градиент: 0.5 K/h, влажность: 50±5%
| Основные | |
|---|---|
| Производитель | WERTH Messtechnik |
| Страна производитель | Германия |
