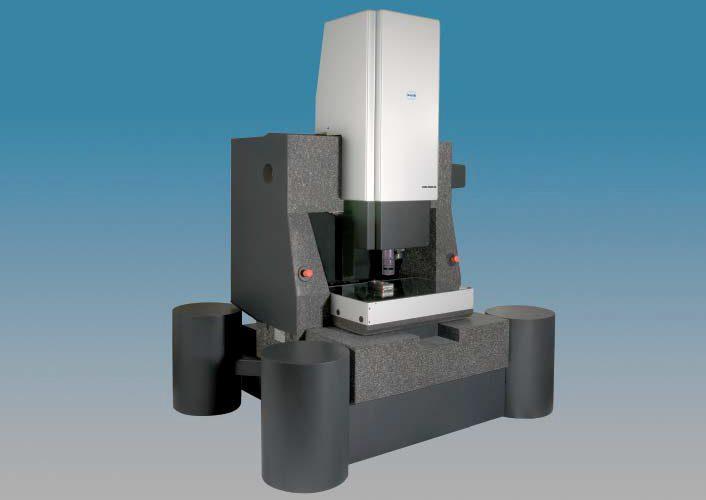

КИМ Werth VideoCheck UA

КИМ Werth VideoCheck UA
  • Под заказ
clockОтправка с 24 февраля 2025

Цену уточняйте

+375 (29) 370-80-76

Заказ только по телефону

КИМ Werth VideoCheck UAКИМ Werth VideoCheck UA
Цену уточняйте
Под заказ
+375 (29) 370-80-76
Описание
Характеристики
Информация для заказа

Описание

  •  самая высокоточная (Ultra Accuracy) мультисенсорная координатно-измерительная машина в мире!
  •  КИМ используется немецким национальным физическо-техническим институтом (PTB) для калибровки эталонов;
  •  КИМ портального типа  для полностью автоматического измерения сложных геометрических форм;
  •  основное применение: измерение сверхвысокоточных деталей и 3D микро геометрии;
  •  модульный принцип построения системы позволяет решать даже самые сложные измерительные задачи с минимальной погрешностью измерения;
  •  наивысшую точность машине обеспечивают виброизоляционные воздушные опоры и прецизионное, массивное гранитное основание;
  •  телецентрическая оптика с минимальным коэффициентом искажения;
  •  патентованная система обработки изображения Werth IP позволяет проводить полностью автоматические измерения произвольных геометрических элементов оптическим датчиком;
  •  возможность установки дополнительных  датчиков для повышения универсальности применения и
  • увеличения скорости измерения;
  •  импорт CAD-формата IGES, STEP и W3D, STL  другие форматы доступны по запросу;
  •  возможность измерения по оси Z благодаря высокоскоростному автофокусу;
  •  патентованная система освещения обеспечивает оптимально эффективную работу в отраженном свете;
  •  интеллектуальное ЧПУ управление системами машины;
  •  ГОСРЕЕСТР (62992-16).



Характеристики

Датчики: оптический датчик (телецентрическая оптика либо зумоптика) + патентованная система обработки изображения Werth IP, лазерные датчики (WLP, CFP), контактные датчики (Renishaw), оптоволоконный датчик (WFP), поворотная ось и др…

—  отсчётные шкалы с разрешением 1 нм;

—  программное обеспечение (русифицированное): WinWerth;

—  диапазон измерений:

X = 400 мм

Y = 400 мм

Z = 250 мм

— установочные габариты машин:

Г – 1665 мм

Ш – 1840 мм

В — 2185 мм

—  масса измеряемой детали: 50 кг (опционально 300 кг);

—  масса машины: 1200 кг;

—  макс. допустимая погрешность (MPE) в соотв. с ISO 10360 и VDI/VDE 2617 для датчика 3D WFP, а также для датчика обработки изображения (оптика):**

для E1: (0,15 + L/900)мкм

** — в диапазоне температур: 20°C +/- 0,5°C, температурный градиент: 0.25°C /ч, влажность: 50±5%



Основные
Производитель WERTH Messtechnik
Страна производительГермания
