Описание

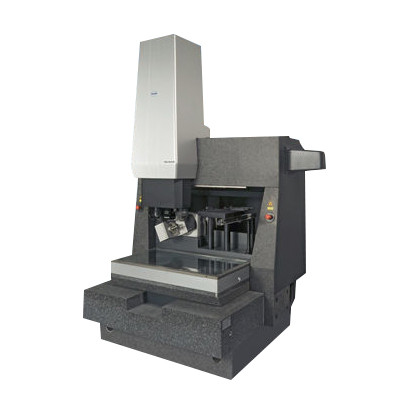

- мультисенсорная координатно-измерительная машина портального типа повышенной точности (High Accuracy — высокая точность) для полностью автоматического измерения сложных геометрических форм;
- модульный принцип построения системы позволяет решать даже самые сложные измерительные задачи с минимальной погрешностью измерения;
- воздушные подшипники и массивное гранитное основание обеспечивают прецизионную точность;
- зум оптика либо телецентрическая оптика с минимальным коэффициентом искажения (на выбор 0,2x–100x);
- патентованная система обработки изображения Werth IP позволяет проводить полностью автоматические измерения произвольных геометрических элементов оптическим датчиком;
- возможность установки дополнительных датчиков и программных опций для повышения универсальности применения и увеличения скорости измерения;
- импорт CAD-формата IGES, STEP и W3D, STL другие форматы доступны по запросу;
- возможность измерения по оси Z благодаря высокоскоростному автофокусу;
- патентованная система освещения обеспечивает оптимально эффективную работу в отраженном свете;
- интеллектуальное ЧПУ управление системами машины;
- ГОСРЕЕСТР (62992-16)
Характеристики
- отсчётные шкалы с разрешением 0,01 мкм;
- программное обеспечение (русифицированное): WinWerth;
- диапазон измерений*:
- X = 400-1000 мм
- Y = 400-1000 мм
- Z = 200-600 мм
- установочные габариты машин:
- Г — 1300-2100 мм
- Ш — 1274-2700 мм
- В — 1940 -3200 мм
- масса измеряемой детали: 150 кг (опционально 300 кг);
- масса машины: от 1100 до 6000 кг;
- макс. допустимая погрешность (MPE) в соотв. с ISO 10360 и VDI/VDE 2617 (с линзой 10x, или с датчиком
- равной или большей точностью измерения):**для E1: (0,25 + L/900)мкм
* по дополнительному согласованию возможно увеличение диапазона
** в диапазоне температур: 20°C +/- 1°C, температурный градиент: 0.5 °C /ч, влажность: 50±5%
Основные | |
---|---|
Производитель | WERTH Messtechnik |
Страна производитель | Германия |
- Цена: Цену уточняйте
