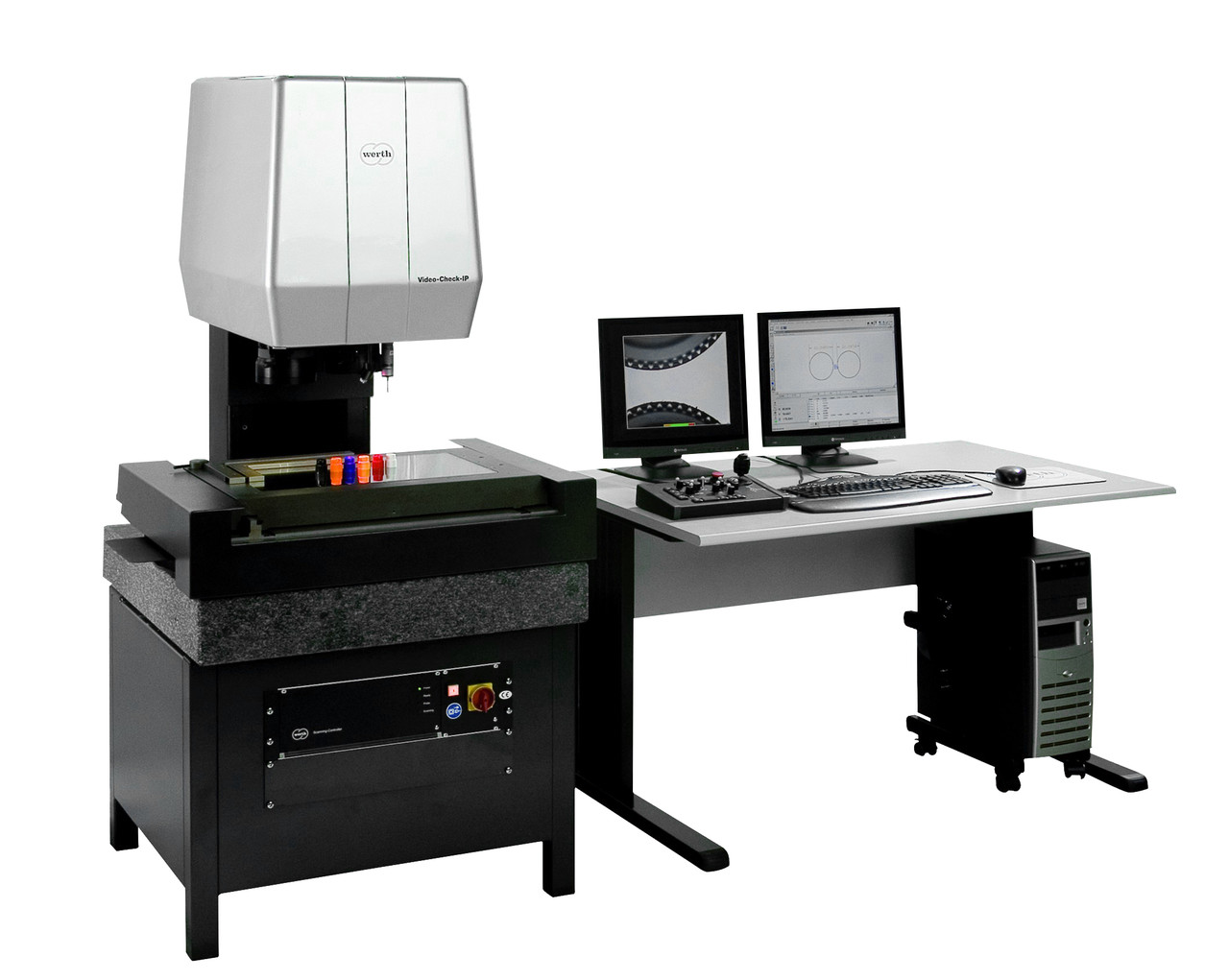

Координатно-измерительная машина Werth VideoCheck S

Координатно-измерительная машина Werth VideoCheck S
  • Координатно-измерительная машина Werth VideoCheck S, фото 2
  • Под заказ
clockОтправка с 01 марта 2025

Цену уточняйте

+375 (29) 370-80-76

Заказ только по телефону

Координатно-измерительная машина Werth VideoCheck SКоординатно-измерительная машина Werth VideoCheck S
Цену уточняйте
Под заказ
+375 (29) 370-80-76
Описание
Характеристики
Информация для заказа

Описание

  •  координатно-измерительная машина для автоматического измерения 2-D и сложных 3-D геометрических форм;
  •  модульный принцип построения системы позволяет решать даже самые сложные измерительные задачи с минимальной погрешностью измерения;
  •   2-х координатный предметный стол с прецизионными магнитными направляющими, конструкция которых обеспечивает постоянное и равномерное измерительное усилие на всем диапазоне перемещения стола;
  •    гранитное основание обеспечивают прецизионную точность;
  •  патентованная Werth Zoom оптика (увеличение от 0,68-х до 6,8х), либо телецентрическая оптика с минимальным коэффициентом искажения (на выбор 1x–100x);
  •  патентованная система обработки изображения Werth IP позволяет проводить полностью автоматические измерения произвольных геометрических элементов оптическим датчиком;
  •  возможность установки дополнительных датчиков для повышения универсальности и увеличения скорости измерения;
  •  импорт CAD-формата IGES, STEP и W3D, STL  другие форматы доступны по запросу;
  •  возможность измерения по оси Z благодаря высокоскоростному автофокусу;
  •  патентованная система освещения обеспечивает оптимально эффективную работу в отраженном свете;
  •  интеллектуальное ЧПУ управление системами машины;
  •  ГОСРЕЕСТР (62992-16)

Датчики: оптический датчик + патентованная система обработки изображения Werth IP, лазерные датчики (WLP, CFP), контактные датчики (Renishaw), оптоволоконный датчик (WFP), поворотная ось и др…

  •  система отсчёта высокого разрешения 0.1 мкм;
  •  программное обеспечение (русифицированное): WinWerth;



Характеристики

  •  диапазон измерений*:

X = 250 (400) мм

Y = 125 (200) мм

Z = 250 (250) мм

  •  установочные габариты машин:

Г – 770 (770) мм

Ш – 836 (1178) мм

В — 1813 (1873) мм



  •  масса измеряемой детали: 30/40 кг;
  •  масса машины: 380/480 кг;
  •  макс. допустимая погрешность (MPE) в соотв. с ISO 10360 и VDI/VDE 2617 (с линзой 10x, или с датчиком
  • равной или большей точностью измерения):*

Для оптического датчика:

для E1: (1.4 + L/400)мкм

для E2: (1.8 + L/300)мкм

для E3: (2.5 + L/250)мкм

для контактного датчика:

для E: (2.3 + L/250)мкм

  • * в диапазоне температур: 20°C +/- 1°C, температурный градиент: 0.5 °C /x, влажность: 50±5%



Основные
Производитель WERTH Messtechnik
Страна производительГермания
