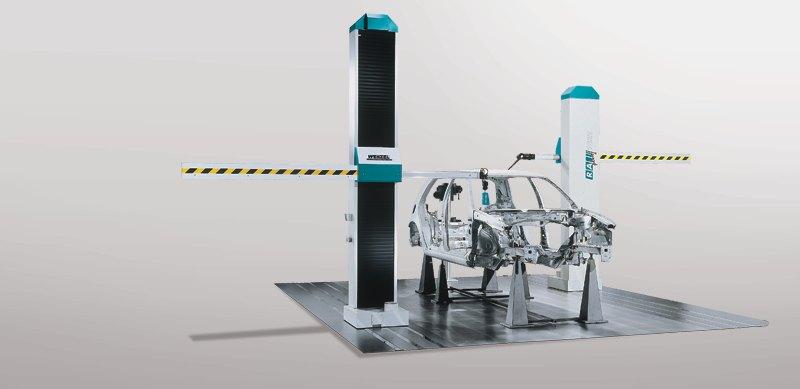

Машины серии RAplus – это стоечные координатно-измерительные машины (КИМ) с блоком ЧПУ, в комплект поставки которых могут входить системы контактных, сканирующих или оптических датчиков. Машины серии RAplus, в основном, используются в отрасли автомобилестроения и комплектующих деталей, для контроля инструмента и формообразующих деталей, а также предельного инструмента, систем крепежа и корпусных деталей. Машины оборудованы защитой от неблагоприятных условий, что обеспечивает возможность их использования в цеховых условиях.
Машины серии RAplus сконструированы для производства, требующего высокую динамику перемещений, что позволяет им измерять больше деталей за единицу времени. Герметизация оси Z повышает температурную стабильность. Машины этой серии могут поставляться в конфигурации с одной или двумя стойками. Машины RAplus также могут управляться вручную оператором. Это позволяет осуществлять, к примеру, маркировку моделей при изготовлении и проектировании форм.
Особенности и преимущества
- Устойчивая к деформации, жесткая и закрытая ось Х защищает направляющие от грязи и пыли.
- Высокоточные герметизированные линейные опоры качения направляющих по осям X и Z для продления срока службы.
- Зубчатые линейные приводные ремни уменьшают вибрацию и нагрузку, сокращают потребность в техническом обслуживании, позволяют переходить на ручное управление.
- Возможность использования контактных, сканирующих, лазерных и оптических датчиков
- Направляющая Y изготовлена из углепластика с прикрепленными опорными поверхностями из закаленной стали в целях снижения массы, увеличения жесткости и уменьшения температурной деформации.
- Шкала установлена на нижней части измерительной руки для предотвращения загрязнения.
- Закрытая конструкция подшипников оси Y позволяет осуществлять их замену без нарушения геометрии машины, что отличает ее от производимых нашими конкурентами машин, которые нуждаются в разборке как при капитальном ремонте.
- Разрешение шкалы 0,1 µм
- В дуплексных моделях перекрытие стоек составляет 100 мм.
- Оптимизация траектории движения для сокращения времени выполнения цикла и более плавной работы.
- Дополнительная активная система виброизоляции.
- Стальные защитные чехлы для направляющих выдерживают вес человека. Они обеспечивают защиту и оптимальное самостоятельное очищение.
- Защитная гармошка на оси Z
- Фрикционный привод защищает от ударов и перегрузок.
Комплектация
- Стандартный корпус КИМ RAplus
- Шкалы с разрешением 0,1 микрон
- Стальная плита
- Контроллер ЧПУ и встроенная системная панель
- Портативный ручной пульт HT400
- Керамическая сфера для калибровки
- Компьютерная система, принтер, монитор
- Программное обеспечение Metrosoft
- Обучение работе с программным обеспечением
- Руководства по эксплуатации системы
- Установка КИМ
- Проверка точности КИМ на месте в соответствии с ISO10360
Контактный датчик
- Ручная поворотная головка Renishaw MIH
- Контактный датчик Renishaw TP20 с 2 измерительными модулями
- Комплект модулей M2 18 шт.
Основные | |
---|---|
Производитель | Wenzel |
Страна производитель | Германия |
- Цена: Цену уточняйте
