Описание:

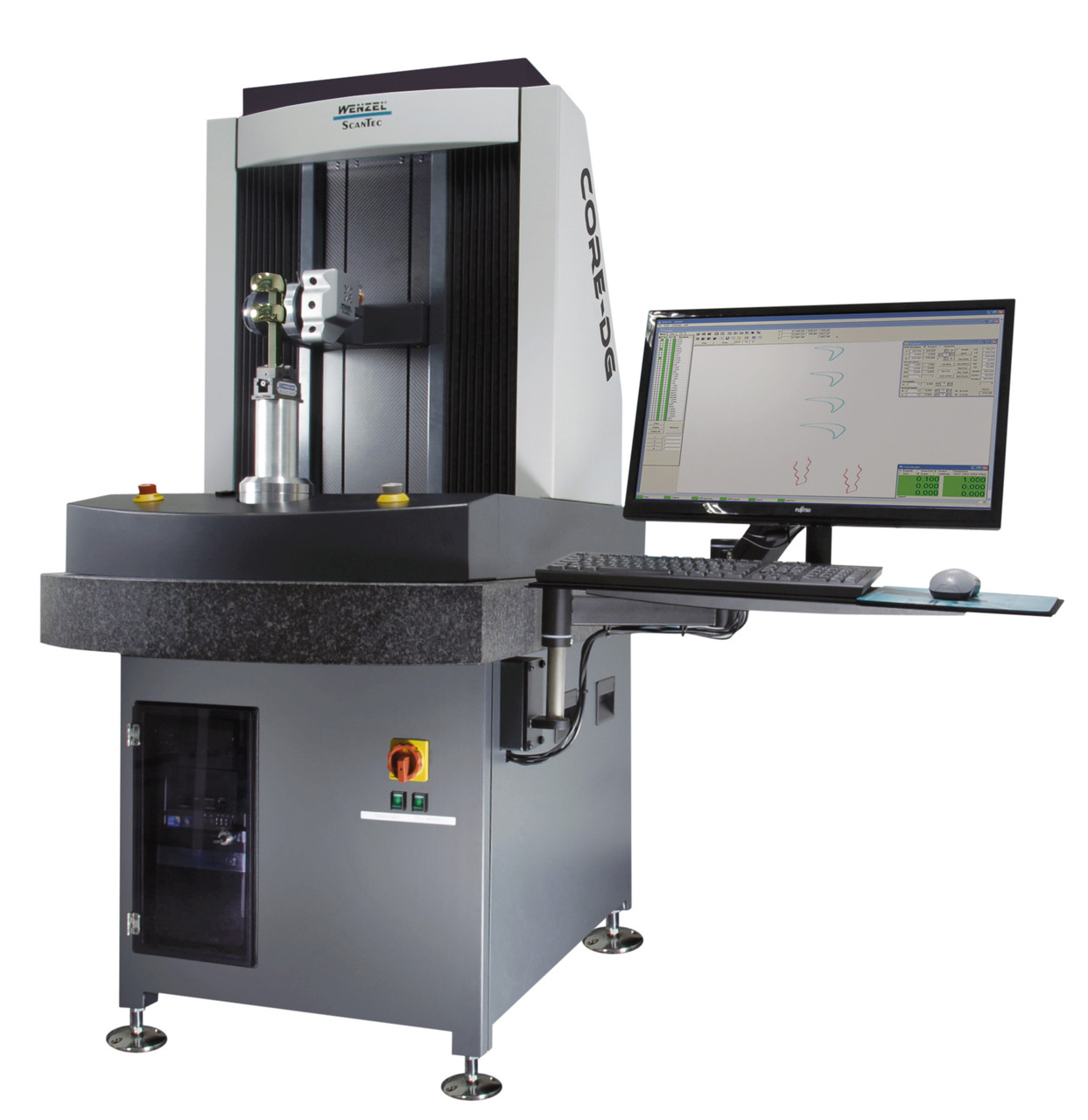

Высокоскоростная оптическая измерительная система CORE – надежная и компактная измерительная система с высокой динамикой, разработана специально для измерения турбинных лопаток в цехе. Система CORE оснащена датчиком белого света, позволяющим измерять поверхности с высокой отражающей способностью и полировкой.
Бесконтактное измерение
Точечное измерение осуществляется с помощью датчика с двумя сенсорами. Этот датчик позволяет измерять отражающие и отполированные поверхности. Даже при угле наклона к поверхности 85°, измерительные точки улавливаются точно и стабильно, и даже самые мелкие элементы измеряются с точностью с помощью малого светового пятна диаметром 35μm.
|
|
Скорость
Система CORE может быть полностью автоматизирована и поэтому отлично подходит для интеграции в производственный процесс. Заданные программы можно активировать одним нажатием кнопки, и результаты затем автоматически направятся в систему производственного контроля. CORE – динамичная 5-осевая система с тремя линейными и двумя поворотными осями. Ускорение по линейным осям составляет 4500 мм/с2, скорость может достигать 750 мм/с.
Для быстрого и оптимального позиционирования датчика используется поворотная головка, что в сочетании с поворотным столом гарантирует отличный доступ к рабочей зоне.
Точность
Высокая точность базовой системы, а также большой зазор и широкий измерительный диапазон сводят практически исключают отклонения. Система CORE отвечает требованиям процедуры приемки по ISO 10360.
Благодаря FEM-оптимизированной конструкции CORE обеспечивает стабильную работу даже в большом температурном диапазоне. Идеально отвечает требованиям производства!
Неприхотливость
У машин CORE малая опорная поверхность, и они работают от стандартного источника электропитания. Систему можно легко перемещать по производственному помещению. После перемещения машина может тут же производить контроль без повторной настройки. Благодаря своей конструкции система CORE устойчива к грязи, вибрациям и температурам, и поэтому может использоваться в любых производственных условиях.
Интеграция в гибкий производственный модуль.
Конструкция CORE предусматривает использование промышленного робота для операций загрузки и разгрузки, подключаемого через Е/А интерфейс. При необходимости интеграции в компактный производственный участок установить машину CORE без основания.
Непревзойденная концепция системы CORE идеально подходит для измерений в цеховых условиях. CORE обеспечит точную, стабильную, адаптируемую и быструю инспекцию больших производственных объемов.
Основные | |
---|---|
Производитель | Wenzel |
Страна производитель | Германия |
- Цена: Цену уточняйте
