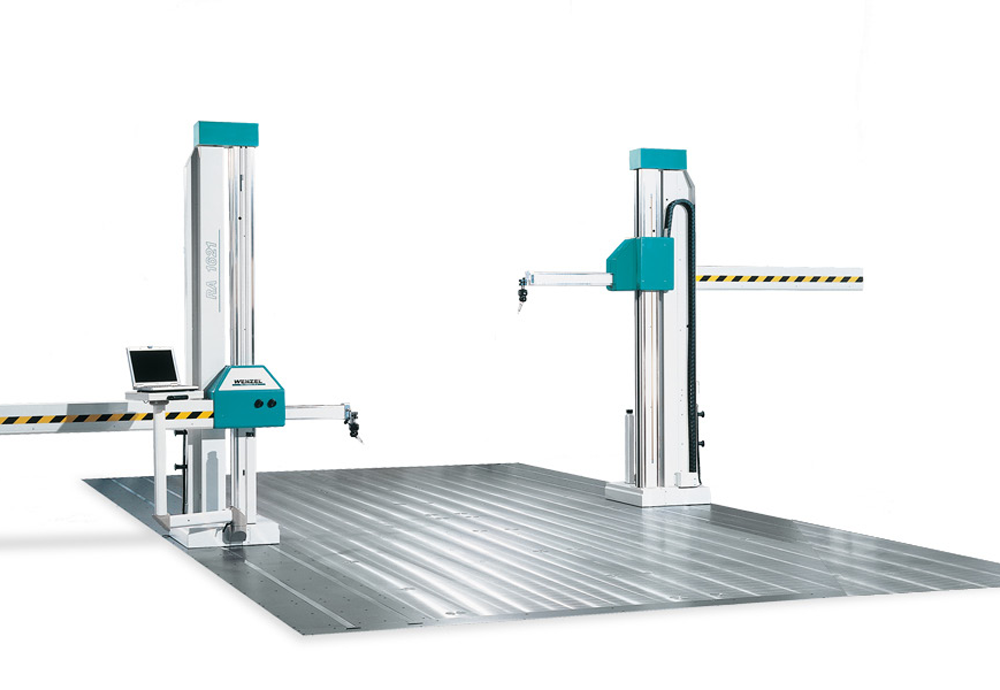

Координатно-измерительные машины портального типа Wenzel RA/RAF

Координатно-измерительные машины портального типа Wenzel RA/RAF
  • Координатно-измерительные машины портального типа Wenzel RA/RAF, фото 2
  • Под заказ
clockОтправка с 01 марта 2025

Цену уточняйте

+375 (29) 370-80-76

Заказ только по телефону

Координатно-измерительные машины портального типа Wenzel RA/RAFКоординатно-измерительные машины портального типа Wenzel RA/RAF
Цену уточняйте
Под заказ
+375 (29) 370-80-76
Описание
Характеристики
Информация для заказа

Описание:

Стоечные координатно-измерительные машины серий RA и RAF фирмы WENZEL  - это КИМ со стойкой ЧПУ, которые используются для измерения пресс-форм и штампов, создания моделей, кузовов, крупногабаритных деталей с невысокими требованиями по точности. Стоечные контрольно-измерительные машины с ЧПУ RA и RAF применяются для измерения линейно-угловых размеров регулярной геометрии и поверхностей сложной формы. Стоечное измерительное оборудование проектируется с направляющей и плитой на уровне пола.



Особенности:

  • Машины имеют возможность работы с палетой деталей
  • Возможна работа как в ручном (базоваия версия), так и в ЧПУ режимах (версия с разъемными приводами)
  • Материал направляющих - композитное углеволокно
  • Материал станины - чугун (станд.) / гранит (опц.)
  • Плиты КИМ полностью несет на себе вес стоек
  • Ручной ввод температурной компенсации (станд.) /автоматическая активная температурная компенсация (опц.)
  • Тип подшипников - X, Z - шариковые, Y – роликовые
  • Применяются сервоприводы с высокой динамикой перемещения, включая контроль динамических ошибок и комбинированную систему приводов

В комплект поставки стоечных координатно-измерительных машин могут входить системы контактных, сканирующих или оптических датчиков основных типов.

Возможна поставка машины в пылезащищенном исполнении для применения в цеховых условиях.

Доступны версии контрольно-измерительного оборудования Standard \ Premium.



Технические характеристики:

Тип КИМ

RA/RAF 1012

RA/RAF 1625

Диапазон
измерений

X

[мм]

4000

5000

6000

4000

5000

6000

Y

[мм]

1000

1600

Z

[мм]

1200

2500

Размер плиты

[мм]

4800*1235

5800*1235

6800*1235

4800*1835

5800*1835

6800*1835

Вес машины

[кг]

6900

8300

9700

9510

11310

13110

Макс. допустимый
вес детали

[кг]

4600

5500

6500

6350

7550

8750

* Подробные характеристики машины указаны в приложенной документации.



Основные
Производитель Wenzel
Страна производительГермания
