Координатно-измерительные машины портального типа Wenzel LHF Gear

Координатно-измерительные машины портального типа Wenzel LHF Gear
  • Координатно-измерительные машины портального типа Wenzel LHF Gear, фото 2
  • Координатно-измерительные машины портального типа Wenzel LHF Gear, фото 3
  • Под заказ
clockОтправка с 21 февраля 2025

Цену уточняйте

+375 (29) 370-80-76

Заказ только по телефону

Координатно-измерительные машины портального типа Wenzel LHF GearКоординатно-измерительные машины портального типа Wenzel LHF Gear
Цену уточняйте
Под заказ
+375 (29) 370-80-76
Описание
Характеристики
Информация для заказа

Описание:

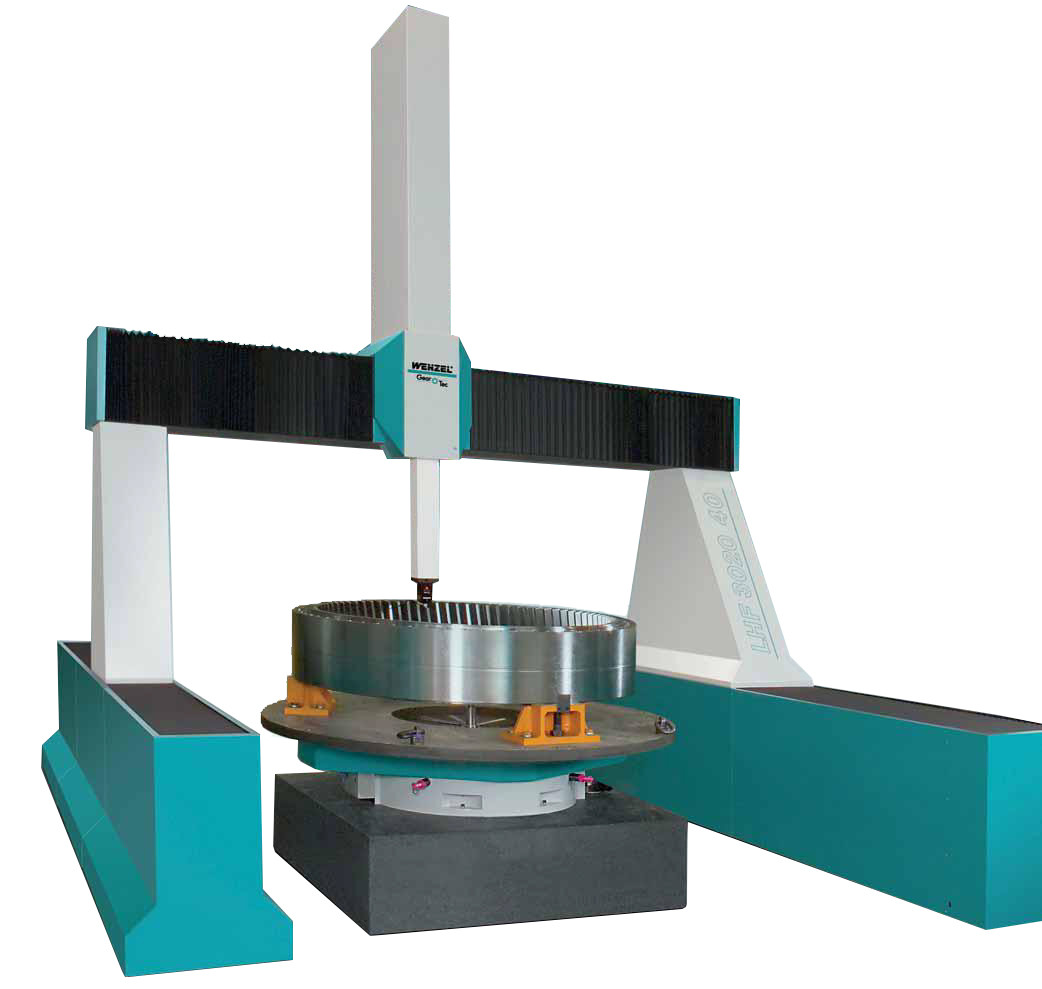

LHF Gear предлагает невероятную гибкость в отношении экономии измерительного пространства. Конструкция, вмонтированная в пол, даѐт максимальную свободу перемещений. Высокая динамика благодаря двойному приводу оси Y и направляющие, характеризующиеся уникальной стабильностью и прецизионностью.

Система направляющих с воздушными подшипниками гарантируют работу без износа. Как и модели LH Gear, LHF Gear снабжена поворотным столом позволяющим измерять детали диаметром до 3,5м. LHF Gear также измеряет соответствующие корпусные детали.



Технические характеристики:

Характеристики

 Значение

LHF Gear

Обозначение

Диаметр детали

мин./макс

5 – 3000 (3500)

мм

Диапазон модулей

мин./макс

1 – 32

мм

Ширина измеряемой поверхности

 -

2000

мм

Угол наклона линии зуба

 -

90

°

Оси

 -

4

кол-во

Точность измерения

 -

измерение ЗК в соотв. с VDI/VDE 2612/2613, группа I

Точность измерения в соотв. с DIN EN ISO 10360 для 3D измерений

 -

MPEE = 5,0 + L/300 MPEP = 5,0

MPETHP =5,6

мкм

Температурный диапазон

 -

20°C + 5K

20°C – 3K

1 K/h

1 K/m

+– 2K без перекалибровки

-

Диапазон перемещений

ось X

ось Y

ось Z

3000

4000 (5000, 6000 до 10000)

2000

мм

мм

мм

Загрузка поворотного стола

8000 (12000, 20000)

daN

Давление сжатого воздуха

мин.

6

бар

Потребление воздуха

примерно

200

Л/мин.

Питание

 -

400 В, 50/60 Гц, 3-х фазное

Входная мощность

 -

2600

Вт

Вес машины

примерно

17.000 (19.000, 21.000)

кг

Размеры

примерно

6650 (7650, 8650)/4900/5500

мм

Основные
Производитель Wenzel
Страна производительГермания
